聚焦离子束（FIB）技术是微纳加工领域的一项重要技术，它利用聚焦的高能离子束对材料进行精确的蚀刻和加工。在光电子器件的制造过程中，FIB技术因其独特的优势而被广泛应用。

聚焦离子束技术原理

聚焦离子束技术基于离子束的物理蚀刻原理。离子源产生的离子在电场作用下被加速，通过电磁透镜系统聚焦成极细的束流，直接作用于材料表面，实现材料的去除。这一过程中，离子束的能量、束流大小和扫描策略是影响加工精度和效率的关键因素。

FIB在光电子器件制造中的应用

光电子器件，包括光电探测器、光纤通信组件、光波导等，对材料的加工精度和表面质量有着极高的要求。FIB技术在这些器件的制造过程中发挥着重要作用：

1. 微纳结构的精确加工：FIB技术能够实现微米甚至纳米级别的结构加工，这对于制造高精度的光波导、微透镜等光电子器件至关重要。通过精确控制离子束的能量和扫描路径，可以在材料表面形成复杂的三维结构。

2. 材料分析与表征：FIB技术结合透射电子显微镜（TEM）和扫描电子显微镜（SEM），可以对材料的微观结构进行分析，从而优化器件设计。此外，FIB技术还可以用于制备TEM样品，以便于对材料的内部结构进行更深入的研究。

3. 器件修复与改性：在器件制造过程中，FIB技术可以用于修复缺陷，如断路、短路等，提高器件的良品率。此外，通过离子注入和沉积，FIB技术还可以对材料进行改性，以满足特定的性能要求。

4. 三维结构的直接制造：FIB技术可以实现三维结构的直接写入，这对于制造复杂的光电子器件，如三维光波导、微流体器件等，具有重要意义。这种直接制造方式大大缩短了产品的研发周期。

FIB技术的优势

优势：

高精度加工：FIB技术能够实现纳米级别的加工精度，满足光电子器件对精度的严苛要求。

灵活性：FIB技术可以灵活地对材料进行局部加工，无需掩模，适合快速原型制造和小批量生产。

多功能性：除了刻蚀，FIB技术还可以用于沉积、掺杂等多种材料加工方式，增加了器件设计的灵活性。

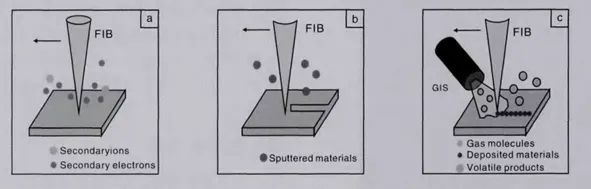

a成像、b切割和沉积、c增强刻蚀

未来发展趋势

随着光电子器件性能的不断提升，对加工技术的要求也越来越高。FIB技术作为微纳加工的重要手段，其发展趋势主要体现在以下几个方面：

1. 提高加工速度：通过改进离子源、加速器和聚焦系统，提高FIB技术的加工速度，以适应大规模生产的需求。

2. 降低成本：通过技术创新和规模化生产，降低FIB设备的购置和维护成本，使其更加普及。

3. 材料兼容性：研究和开发更多与FIB技术兼容的材料，扩大其在光电子器件制造中的应用范围。

4. 集成化：将FIB技术与其他加工技术（如激光加工、电子束加工等）集成，形成复合加工系统，提高加工效率和精度。

结论

聚焦离子束技术在光电子器件制造中的应用前景广阔。随着技术的不断进步和创新，FIB技术有望在未来的光电子器件制造中发挥更加重要的作用，推动光电子技术的发展。通过优化设备性能、降低成本、提高材料兼容性和集成化，FIB技术将为光电子器件的制造提供更加强大的支持。
