在使用Abaqus进行模态分析时，振型的可视化是理解结构动态特性的关键环节。然而，在部分情况下，用户可能会在振型渲染中观察到“空间折叠”现象。这种现象不仅影响了结果的可视化效果，还可能误导分析结论。本文将探讨空间折叠的原因及其解决方法。

一、空间折叠现象的定义

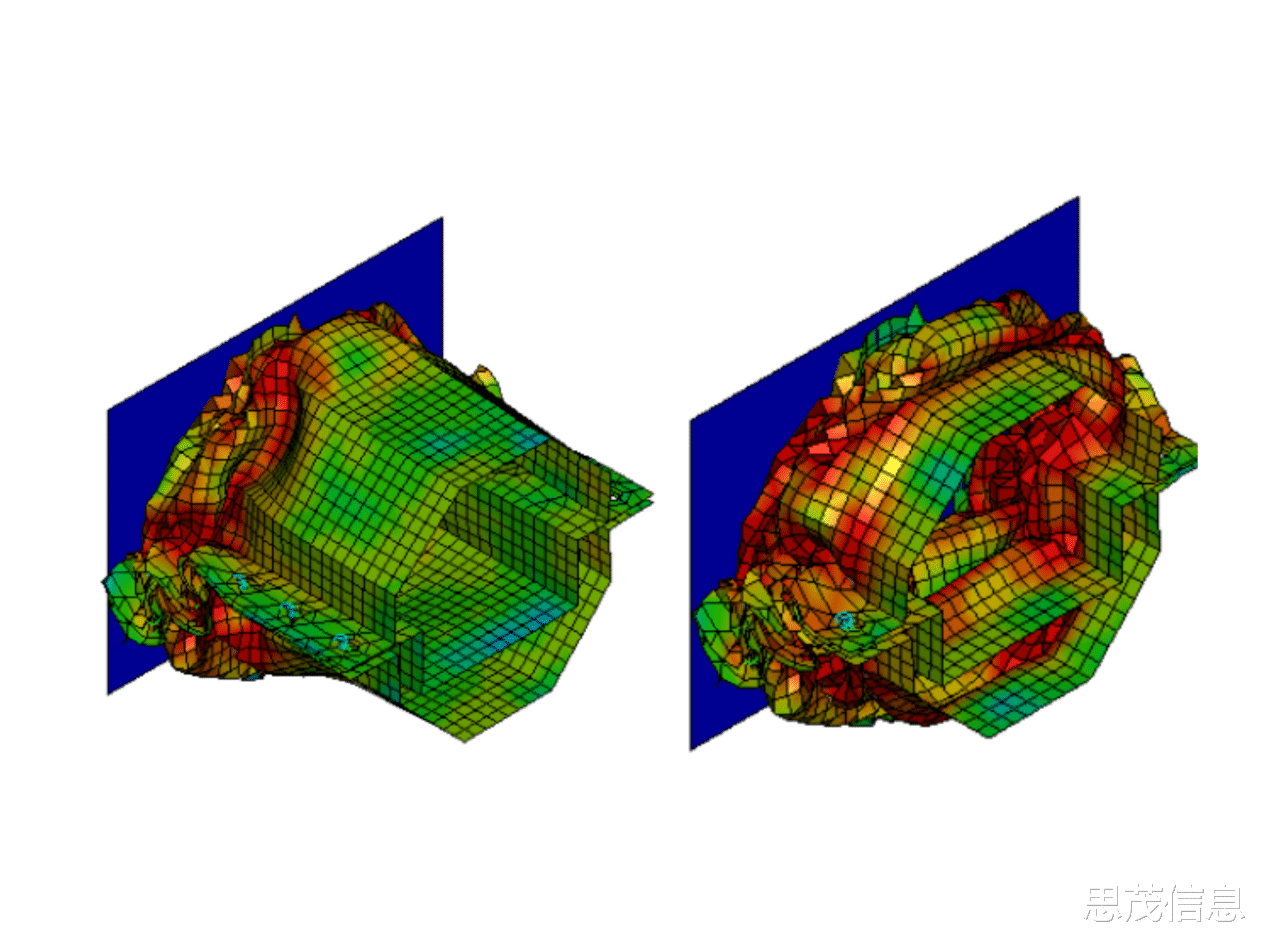

空间折叠现象指的是在三维模态分析渲染中，振型的某些部分似乎出现了不合理的重叠或交叉，导致最终图像失真或模糊。这种折叠现象在振动模态的形状表示中尤为显著，通常会产生错误的物理意义。

二、引起空间折叠的原因

模型与网格质量：

网格划分：在进行模态分析时，如果模型的网格划分不够细致，会导致计算结果的精度下降，从而产生空间折叠现象。尤其在几何复杂部件或薄壁结构中，粗糙的网格会引发不准确的振型。

网格形状：不规则的网格（如非正交网格或高度畸变的单元）可能导致计算的不稳定性，从而影响振型的可视化结果。

振动模式的特性：

模态频率接近：当存在多个模态的频率非常接近时，它们在空间中的振型可能会出现重叠，导致可视化时的空间折叠现象。这在高阶频率模式中尤为常见。

显示设置问题：

后处理软件设置：Abaqus的后处理模块中，视图比例、透视角度和缩放设置不当可能导致图像变形，似乎出现了折叠现象。

渲染方式：不同的渲染技术（如线框、表面或体积）可能会以不同的方式展示模型，导致视觉上的折叠效果。

数据导出与格式问题：

导出文件的格式：在将分析结果导出为其他格式时，如果文件格式不兼容或者导出设置不当，可能导致数据丢失或重叠。

三、解决方案

优化网格：

确保网格划分足够细致且规则，特别是在复杂部件附近。使用适当的网格质量检查工具，避免生成畸形单元。

检查振动模式：

在后处理时，可以选择仅显示一个模态，避免多个模态同时展示造成的空间折叠问题。确认模态频率的差异，以便精准区分各个模态。

调整显示设置：

在Abaqus的可视化界面中，调整视图的比例、视角、渲染模式，确保获得最佳的展示效果。适当使用透视设置来减少视觉重叠。

验证数据导出：

确认数据导出过程中的每个设置都正确，必要时进行数据的二次验证，以确保可视化效果的准确性。

四、总结

空间折叠现象在Abaqus的模态分析中是一种常见的问题，了解其原因对于提高分析结果的可视化效果至关重要。通过优化网格质量、适当设置显示参数以及审慎处理数据导出，可以有效减少空间折叠现象的出现，从而为结构的动态分析提供更为清晰的理解与判断。最终，我们的目标是通过精确的模态分析，为工程设计与优化提供可靠的支持。
