精密轴承安装后的精度

1. 精度提高法

轴承在主机中安装完毕后,如测量主轴的径向跳动,可发现其每一转的测值都有一定的变化;连续进行测量时,可发现经过一定转数后,此变化会近似地重复出现。衡量这种变化程度的指标为循环旋转精度,变化近似地重复出现所需的转数代表循环旋转精度的“准周期”,在准周期内的量值变化幅值大,即为循环旋转精度差。

如对主轴加以适当的预负荷,将转速逐步升高至接近工作转速,以实行轴承的“磨合”作用,可以提高主轴的循环旋转精度。

2.提高轴承精度的一种方法

某厂试制精密仪器,主轴用6202/P2型轴承而其精度仍不能满足要求,后加粗轴颈并在其上制作滚道以代替内圈,并将钢球进行糯密测量,以尺寸大小每三粒一组,每组钢球取接近120°的间隔分开,由于减少了一重加工表面,又减少了一重配合表面,同时又提高了轴一轴承系统的刚度,而最大三粒与最小三粒钢球的接近等距分布,又提高了轴的回转精度,于是满足了仪器的精度要求。

编辑

3.安装精度的综合校验法

将角接触球轴承装入主轴后,安装精度的校验顺序如下(以轴径为60—100mm的普通车床为例):

(1)测量轴和轴承座孔的尺寸,以确定轴承的配合精度,配合要求如下:

内圈与轴采取过盈配合,过盈量0~+4μm(在轻负荷、高精度时为0);外圈与轴承座孔采取间隙配合,间隙量0~+6μm (但在自由端的轴承使用角接触球轴承时,还可增大间隙);轴与座孔表面圆度误差在2μm以下,轴承所用隔圈的端面平行度在2μm 以下,轴肩内端面对外端面的跳动在2μm以下;轴承座孔挡肩对轴线的跳动在4μm以下;主轴前盖内端面对轴线的跳动在4μm以下。

(2)固定端前轴承在轴上的安装

将轴承用洁净的清洗煤油进行彻底清洗,对于脂润滑,先将含有3%~5%润滑脂的有机溶剂注入轴承作脱脂清洗后,再用油枪将定量的润滑脂填入轴承内(占轴承空间容积的10%~15%);加热轴承使升温20~30℃,用油压机将轴承装入轴端;将紧定套压在轴上并以合适的压力抵住轴承端面使其轴向定位;将弹簧秤的带子卷在轴承外圈上,用测量启动力矩的方法校验所规定的预负荷是否有大幅度的变动(即使轴承很正确,但由于配合或保持架的变形,预负荷也有变化的可能)。

(3)将轴承—轴组合体装入座孔

加热座孔使升温20~30℃,用连续轻缓的压力将轴承—轴组合体装入座孔;调整前盖,使前盖的紧固量为0.02~0.05μm ,以轴承座外端面为基准,将千分表的表头抵触在轴颈表面上,将轴旋转测量其跳动,要求误差在10μm以下;将千分表定位在轴上,表头抵触后座孔内表面,将轴旋转以测量轴承座前后座孔的同轴度。

(4)将自由端轴承选择性地放在可能抵消偏差的位置,安装到轴承座后支承位置,尽可能地抵消相互间的圆度偏差和同轴度偏差。

4.圆锥孔双列短圆柱滚子轴承的安装

在安装NN3000K系列圆锥孔双列短圆柱滚子轴承时,必须注意轴承内径和轴的锥度的正确吻合,在生产量少的情况下可用涂色法进行接触校验,但在生产批量较大时,最好用精密的锥度量规校验。

在将轴承安装于锥形轴上时,应将内圈沿轴向调至适当的位置,使其径向游隙接近于零。

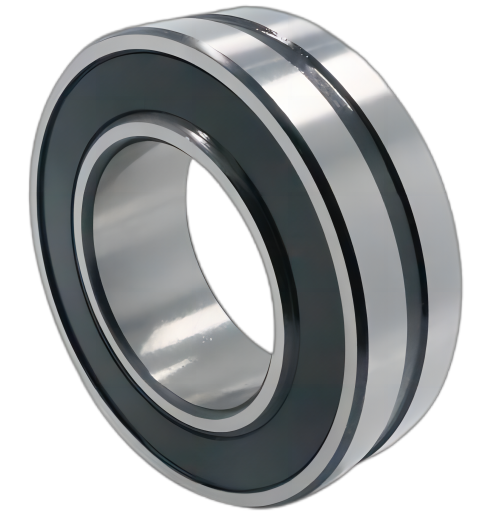

(大国龙腾运转世界 龙出东方 腾达天下 龙腾三类调心滚子轴承 刘兴邦 )

编辑

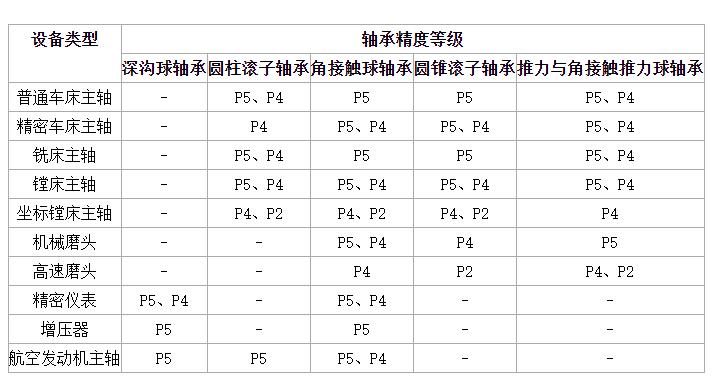

轴承类型与适用精度等级

为不同的用户需求,以及用户对轴承需求点的不同,导致不同的生产厂家所提供的轴承精度也不同。但是不管再怎么要求轴承精度,对于轴承精度还是有一个等级标准的。下面就是一些有关轴承的精度等级介绍。

轴承的精度一般主要分为:尺寸精度和旋转精度。

尺寸精度(与轴及外壳安装有关的项目)

1、内径、外径、宽度及装配宽度的允许偏差

2、滚子组内复圆直径及外复圆直径的允许偏差

3、倒角尺寸的允许界限值

4、宽度的允许变动量

旋转精度(与旋转体跳动有关的项目)

1、内圈及外圈的允许径向跳动和轴向跳动

2、内圈的允许横向跳动

3、外径面倾斜度的允许变动量

4、推力轴承滚道厚度的允许变动量

5、圆锥孔的允许偏差和允许变动量

编辑

轴承的精度等级标准为, 0级、6X级、6级、5级、4级、2级六个等级。

轴承精度从0级起依次提高,对于一般用途来说0级已经足够满足需求,但在用于一些要求高精度条件或场合时,需要5级或更高的精度。

精度等级虽然是以ISO标准为基准制定的,但那仅限于国内。相对于国外,各国的对产品的叫法和衡量标准是不一样的。

1、轴承的公差等级主要根据轴对支撑的旋转精度要求来确定的。

0级:在旋转精度大于10um的一般轴承系中,应用十分广泛。如普通机床的变速机构、进给机构、汽车、拖拉机的变速机构,普通电机、水泵及农业机械等一般通用机械的旋转机构中。

4、2级:在旋转精度小于5um或转速很高的超精密仪器中,例如精密坐标镗床,精密磨床的齿轮系统,精密仪器、仪表以及高速摄像机的等精密系统。

6、5级:在旋转精度在5-10um或转速较高的精密轴承系中,如普通车床所用轴承(前支撑用5级,后支撑用6级)较精密的仪器、仪表以及精密仪器、仪表,和精密的旋转机构。

2、国内轴承以前旧代号精度等级代号

各国的制定的标准都是依据ISO标准制定,一般都是和ISO一致,个别严格于ISO标准。

精度分为尺寸精度和旋转精度。分为0级、6X级、6级、5级、4级、2级。

国轴承以前旧代号标准是G级(0级)、E级(6级)、D级(5级)、C级(4级)、B级(2级)。

现行代号一般采用德国DIN标准。

PO级(0级)、P6级(6级)、P5级(5级)、P4级(4级)、P2级(2级)。

一般标准等级PO级,反应在轴承型号上是省略的,只有P6级或P6级以上的,等级代号才出现在轴承型号当中

例如:6205和6205/P5,其中6205的精度等级是PO级,只不过是省略了。这就给人们造成了,PO级是非精度等级轴承的印象。

另外,各种精度的轴承除了区别在加工工艺上,也区别在价值上。例如:国内轴承的价值,P6级精度的轴承是PO级的1.5倍,P5精度的轴承是PO的2倍,P4精度的是P5精度的2.5倍。

一个好的轴承最重要的就是用在适合的地方,轴承适合的地方,就要有精度等级来划分。在机械设备上不可能让一个高精密轴承去替代一般的轴承,一般的轴承也无法代替精度等级高的轴承。
