大家好,今天我们来聊聊水凝胶纤维——《Spider-silk-inspired strong and tough hydrogel fibers with anti-freezing and water retention properties》发表于《Nature Communications》。在柔性电子领域,水凝胶纤维很有潜力,但它存在一些问题,比如机械性能差、环境稳定性不好。不过,蜘蛛丝给了我们灵感,它具有极高的韧性和优秀的环境耐受性。科学家们受蜘蛛丝的启发,提出了一种新的策略,来制造高韧性和环境耐受的水凝胶纤维,并且取得了不错的成果。接下来,我们就详细了解一下这项有趣的研究。

*本文只做阅读笔记分享*

一、引言

水凝胶纤维在柔性电子学中具有重要应用潜力,但目前存在机械性能差和环境不稳定的问题。蜘蛛丝具有极高的韧性和出色的环境耐受性,模仿其相关结构有助于制造理想的水凝胶纤维。离子在蜘蛛丝的纺丝过程和性能调节中起重要作用。

二、基于BSE策略制备水凝胶纤维

(一)设计思路

受蜘蛛丝的盐调节结构-性能范式的启发,提出BSE策略,通过无机盐调整聚合物的非共价相互作用,构建具有高机械性能和环境耐受性的仿生水凝胶纤维。

(二)实验过程

以对Hofmeister效应敏感的PVA和可与离子配位的PAA为模型系统,利用锆离子(Zr4+)与PAA的配位作用和PVA的Hofmeister效应敏感特性,构建阴离子和晶域交联的水凝胶纤维(S-PAZr)。

通过改进的自润滑纺丝策略连续制备仿生水凝胶纤维,先纺出离子交联的PVA/PAA/Zr *(PAZr)水凝胶纤维,经水洗去除残留单体后,在Na2SO4/Gly/H2O三元溶剂中浸泡进行溶剂交换,转化为S-PAZr水凝胶纤维。

(三)结构表征与性能测试

结构表征

SEM测试:随着离子配位和晶域交联的逐步引入,水凝胶纤维的网络结构逐渐致密,协同增强了分子(链)相互作用。

FTIR测试:PA的-OH特征峰随着Zr4+ 和盐析处理的引入,从3369 cm-1逐渐移至3322 cm-1,表明它们协同增强了S-PAZr中的氢键相互作用。

XPS测试:-COO在~1575 cm-1的特征峰和850-950 cm-1的特征峰可分别归因于-COO 与离子的相互作用和三元溶剂的引入。PAZr中Zr-O键的相对数量在盐析处理后从10.31%减少到5.53%,而S-PAZr与PAZr的结合能相比没有显著变化,表明S-PAZr中Zr4+交联的数量减少,但Zr4+的配位状态没有显著改变。

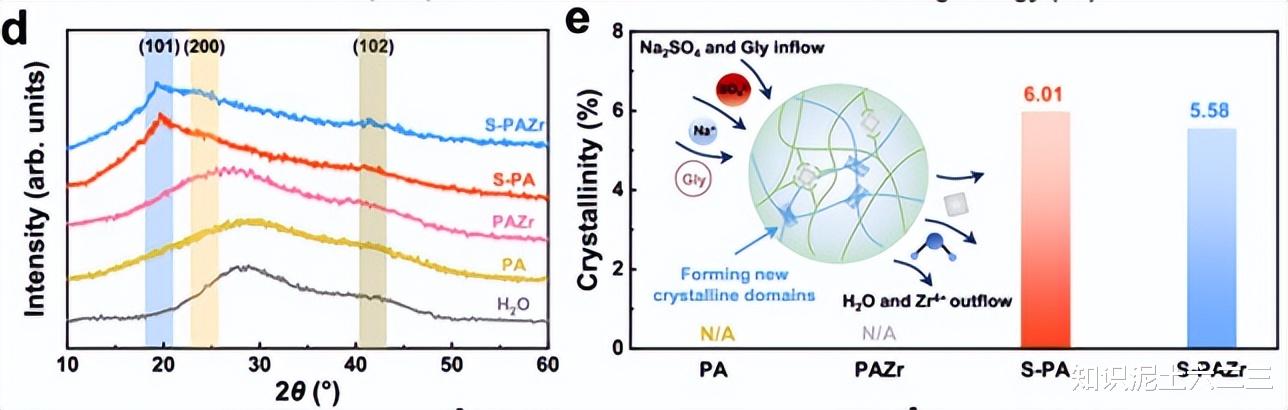

XRD测试:非盐析处理的PA和PAZ主要显示H2O衍射峰,在PVA典型的(101)反射晶面上没有明显的衍射峰;而S-PA和S-PAZr在2θ = 19.5°处显示衍射峰,这是由于 Hofmeister效应和盐析处理过程中的水流出。S-PA和S-PAZr的结晶度分别约为6.01%和5.58%。

性能测试

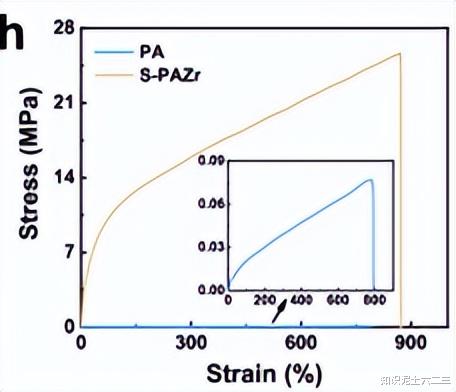

力学性能:S-PAZr水凝胶纤维具有高机械性能,如拉伸应力为24.43±2.11 MPa、拉伸应变844.44±107.21%、弹性模量36.81±1.58 MPa、韧性162.25±21.99 MJ /m3。

与PA水凝胶纤维相比,S-PAZr水凝胶纤维的拉伸应力、弹性模量和韧性分别提高了 30924.05%、87642.86%和42697.37%。

承重和抗冲击测试:S-PAZr水凝胶纤维能提起约50000倍自身重量(2.5 kg),并能承受100 g重量的冲。

三、探究S-PAZr水凝胶纤维的机械性能可调节性

(一)实验过程

通过改变PVA、AA、Zr4+和Na2SO4的浓度以及盐析处理时间,来调节S-PAZr水凝胶纤维的机械性能。

(二)实验结果

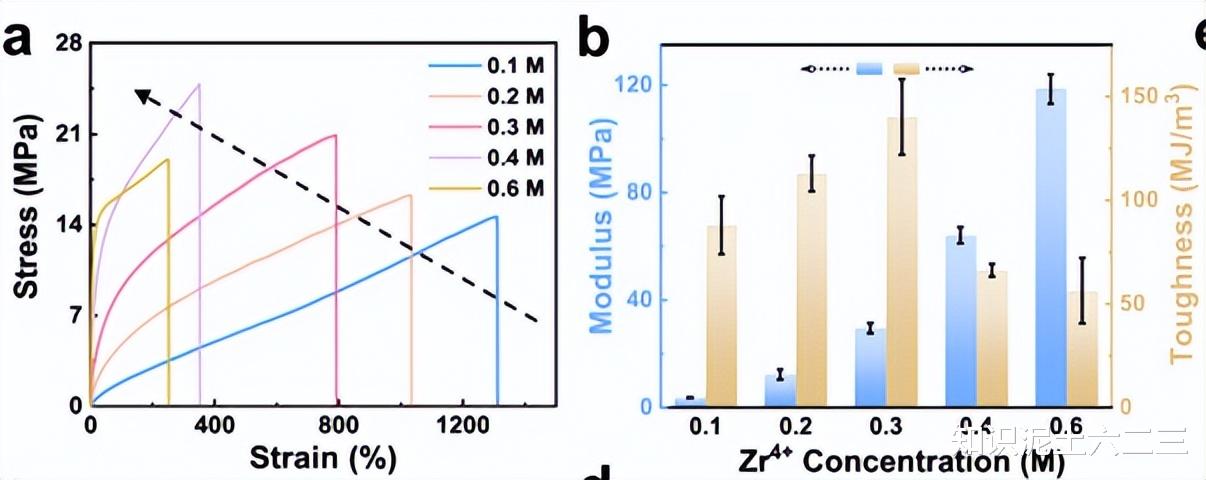

Zr4+和Na2SO4的浓度与离子交联和晶域直接相关,随着Zr4+浓度从0.1增加到0.6 M,S-PAZr水凝胶纤维的弹性模量从凝胶水平显著提高到聚乙烯水平(3.74±0.16-118.53±5.49 MPa),但拉伸应变减小。

随着Na2SO4浓度增加,S-PAZr水凝胶纤维的拉伸应力、拉伸应变、弹性模量和韧性总体上得到提高。

S-PAZr水凝胶纤维的机械性能可在广泛范围内定制,包括拉伸应力(8.63±0.99 - 24.43±2.11 MPa)、拉伸应变(40.56±16.24 - 1155.74±165.42%)、弹性模量(3.74±0.16 - 118.53±5.49 MPa)和韧性(4.82±2.57 - 162.25±21.99 MJ /m3)。

与其他水凝胶纤维和高韧性材料相比,S-PAZr的韧性更高,超过了天然肌腱和蜘蛛丝的韧性。

(三)通用性测试

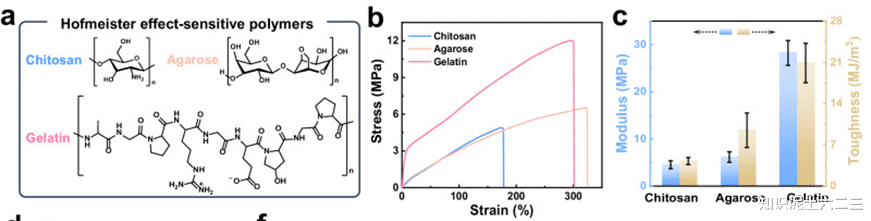

采用不同的Hofmeister效应敏感聚合物(如壳聚糖、琼脂糖和明胶)和无机盐制备仿生水凝胶纤维,以探究BSE策略的通用性。

结果表明,该策略对不同组合的Hofmeister效应敏感聚合物和无机盐具有普遍的增韧效果,高价位阳离子与更强的配位能力更有利于协同Hofmeister效应实现高机械性能的水凝胶纤维。

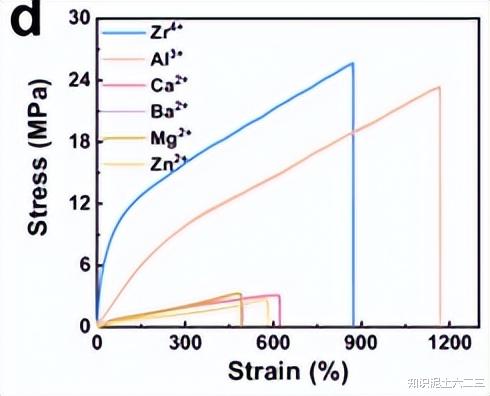

二价阳离子(如Ca2+、Ba2+、Mg2+和Zn2+)交联的仿生水凝胶纤维表现出拉伸应力>2.5 MPa和拉伸应变>450%,而高价阳离子(如Zr4+和Al3+)交联的仿生水凝胶纤维具有更高的机械性能(拉伸应力>20 MPa,拉伸应变>850%)。

用Na2SO4盐析处理的仿生水凝胶纤维表现出应力>10 MPa 和应变>500%,而用其他钠盐进行盐析处理的仿生水凝胶纤维的增韧效果不如 Na2SO4,但用醋酸钠盐析处理的仿生水凝胶纤维仍表现出应力>0.35 MPa 和应变>60%。

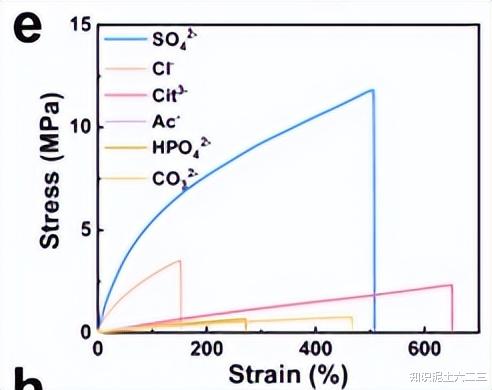

阴离子对仿生水凝胶纤维的增韧效果序列为SO42->Cl->Cit3->Ac->HPO42->CO32-,这与典型的Hofmeist序列不一致,Cit3-、Ac-、HPO42-和CO32-阴离子的增韧效果不显著可归因于它们导致的碱性环境,破坏了Zr4+与水凝胶纤维中-COO-的配位,使水凝胶纤维发生膨胀。

四、探究S-PAZr水凝胶纤维的环境耐受性

(一)实验过程

以具有优异机械性能的S-PAZr水凝胶纤维为代表,通过DSC分析、电导率测试、机械性能测试以及脱水和自再生实验等,探究其环境耐受性。

(二)实验结果

PA水凝胶纤维在- 40℃时冻结且脆,而S-PAZr水凝胶纤维由于聚合物链、Gly、无机盐和H2O的多重相互作用,在- 40℃时保持透明且能承受打结处理。DSC分析表明,S-PAZr 水凝胶纤维在- 100到20℃范围内缺乏明显的结晶和熔化峰,具有良好的抗冻性。

S-PAZr水凝胶纤维在低温下具有稳定的电导率,在- 40℃时为 0.0014 mS /cm,且电导率-温度关系遵循Arrhenius方程。

S-PAZr水凝胶纤维在温度降低时逐渐硬化,但在-40℃时仍表现出>200%的应变。

Gly的强氢键作用和无机盐的水合作用赋予S-PAZr水凝胶纤维保水能力,在43% RH 时,普通PA水凝胶纤维迅速失水至初始重量的32.78%,而S-PAZr水凝胶纤维仍保持初始重量的79.91%。

S-PAZr水凝胶纤维的含水量、电和机械性能可通过环境湿度调节,在90% RH时能自发从空气中捕获水分子,脱水后的S-PAZr水凝胶纤维可在90% RH下自再生恢复其初始重量以及相应的电和机械性能。

五、S-PAZr水凝胶纤维的柔性传感应用

(一)实验过程

基于S-PAZr水凝胶纤维优异的机械性能、环境耐受性和离子导电性,将其用于柔性传感应用,如运动和冲击监测,通过拉伸测试、电阻测试等手段探究其传感性能。

(二)实验结果

拉伸水凝胶纤维会使离子迁移通道变窄,迁移路径变长,导致水凝胶纤维的电阻随着拉伸应变的增加而增加。S-PAZr水凝胶纤维传感器的相对电阻变化(ΔR/R0)与应变呈线性关系,量程因子GF为0.88,响应时间为323 ms,恢复时间为374 ms。

该传感器信号稳定可靠,在重复拉伸到相同应变时,ΔR/R0相似,在20%应变下循环 400次后ΔR/R0仍保持稳定。

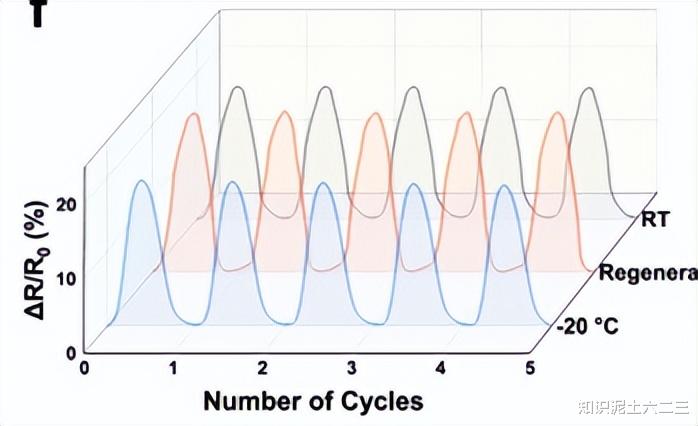

S-PAZr水凝胶纤维传感器在低温(-20℃)和自再生后仍能正常工作,ΔR/R0与在室温下测量的相似。

该传感器可稳定监测肘部弯曲和网球拍的冲击,对球的二次冲击也能敏感监测,表明其敏感可靠。

六、结论

通过BSE策略和改进的自润滑纺丝策略制备的仿生水凝胶纤维,具有与蜘蛛丝相当的韧性(162.25±21.99 MJ /m3),机械性能可通过调节离子交联和晶域轻松定制,弹性模量可从凝胶水平提高到塑料水平。由于Gly的强氢键和无机盐的水合作用,该纤维在- 40℃时具有良好的电导率和机械性能,且脱水后能自再生恢复原状。BSE策略对不同组合的Hofmeister效应敏感聚合物和无机盐具有通用性,可应用于更多系统。

参考文献:

Wu S, et al. Spider-silk-inspired strong and tough hydrogel fibers with anti-freezing and water retention properties. Nat Commun. 2024 May 24;15(1):4441.
