冷轧的定义
冷轧是指在室温下进行的轧制过程,与温度无关。在冷轧过程中,金属坯料通过一对旋转轧辊的间隙,受到轧辊的压缩力,从而发生塑性变形,使材料的截面减小,长度增加。冷轧主要用于生产精度要求较高的产品,如冷轧钢板、冷轧钢带等。由于冷轧是在室温下进行,因此不会产生热轧中的温度相关效应,如热膨胀、热应力等。但冷轧过程中,金属内部的应力状态较为复杂,可能会产生加工硬化现象,需要通过后续的热处理或退火工艺来消除。
热轧的定义

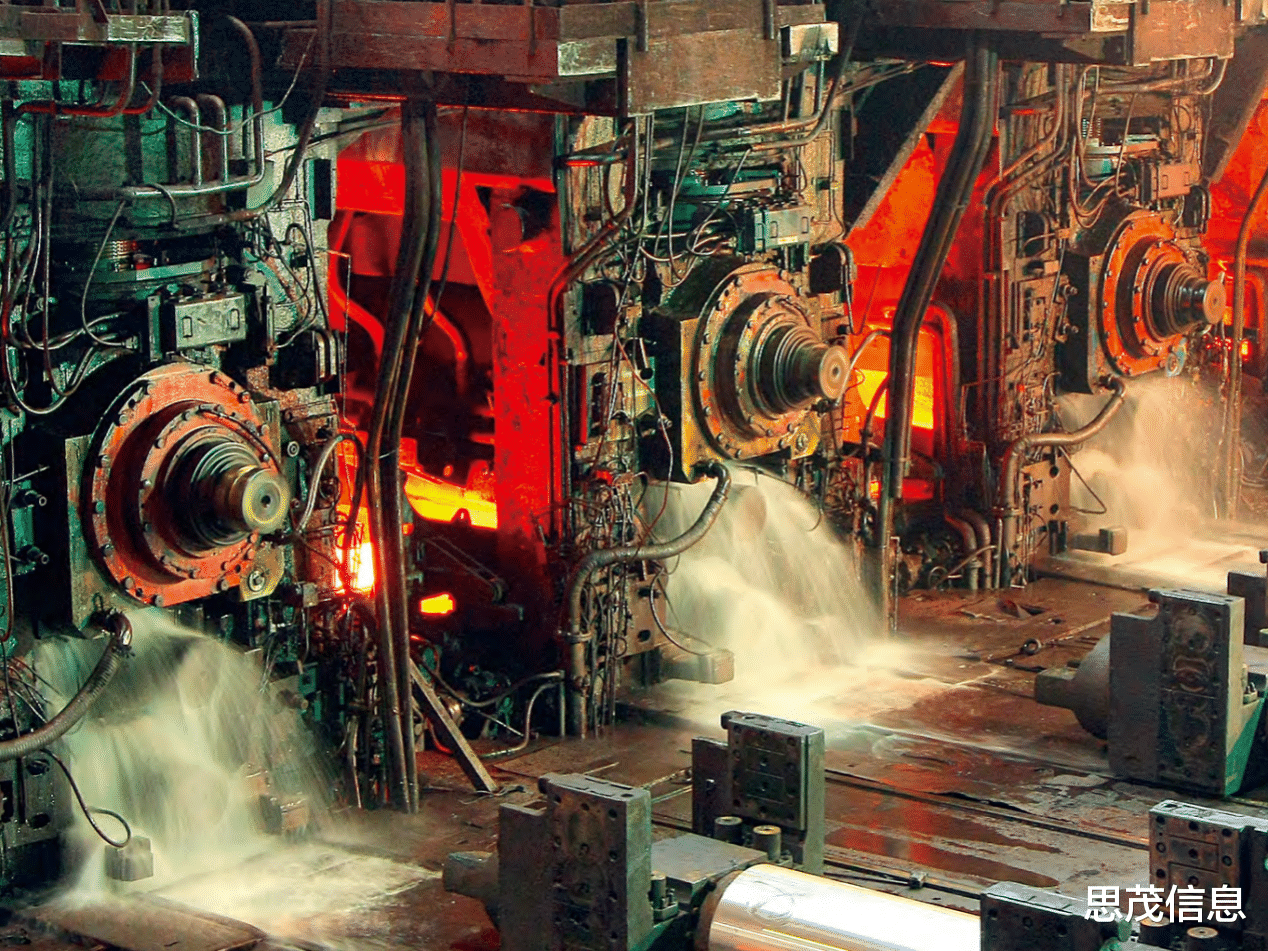

热轧则是一个与温度密切相关的过程。在热轧中,金属坯料在加热到一定温度(通常高于金属的再结晶温度)后进行轧制。热轧过程中,温度和力的作用相互影响,形成一个完全热力耦合问题。热轧主要用于生产大型钢材、型钢、钢管等产品。由于热轧过程中金属处于高温状态,因此具有较好的塑性和流动性,易于实现大变形量的轧制。同时,热轧还可以破坏钢锭的铸造组织,细化钢材的晶粒,并消除显微组织的缺陷,从而改善钢材的力学性能。
由此可见,冷轧和热轧是金属成型过程中的两种重要工艺。在Abaqus中,对于冷轧和热轧的模拟需要采用不同的方法和参数设置。
在Abaqus中完成冷轧和热轧的模拟,需要遵循一定的步骤和方法。以下分别介绍冷轧和热轧在Abaqus中的模拟过程:
冷轧模拟
建立模型:
创建轧辊和轧板等部件,并设定其材料属性,如弹性模量、泊松比、屈服强度等;设定轧辊和轧板之间的接触关系,包括摩擦系数和接触类型。
网格划分:
对轧板和轧辊进行网格划分,确保网格质量和密度满足模拟要求。
设定边界条件和载荷:
设定轧辊的旋转速度和轧板的前进速度;设定轧板的初始位置和形状;根据需要设定其他边界条件和载荷。
选择分析步:
选择合适的分析步类型,如静态分析、动态分析等。设定分析步的时间和输出变量。
提交计算:
提交模型进行计算,并监控计算过程。计算完成后,查看结果并进行分析。
热轧模拟
热轧模拟与冷轧模拟在步骤上类似,但需要考虑温度的影响,因此更为复杂。以下是热轧模拟的额外步骤:
温度设置:
为轧板和轧辊设定初始温度;设定轧制过程中的温度变化,如加热速率、冷却速率等。
材料热属性:
除了基本的材料属性外,还需要设定材料的热属性,如导热系数、比热容、热膨胀系数等;这些属性通常与温度相关,需要设定相应的温度依赖关系。
热传导与对流设置:
设定轧板与轧辊之间的热传导系数;设定轧板与环境之间的对流换热系数和环境温度。
完全热力耦合分析:
选择Abaqus中的完全热力耦合分析类型;设定分析步为温度-位移动态显式分析;考虑质量缩放等设置以优化计算过程。
提交计算与结果分析:
提交模型进行计算,并监控计算过程;计算完成后,查看结果并进行分析,包括应力、温度等场变量和历程变量的变化。
需要注意的是,在Abaqus中进行冷轧和热轧模拟时,模型的复杂性和计算资源的消耗可能较大。因此,在实际操作中需要根据具体问题和计算条件进行合理的简化和优化。同时,模拟结果的准确性和可靠性也取决于模型的准确性和计算参数的选择。
