配电柜和配电箱在电气工程中是两个常见的设备，它们在电力分配和管理中扮演着重要角色，但它们之间确实有一些区别。理解这些区别对于确保电力系统的安全性和效率至关重要。让我们深入探讨一下它们的不同之处及其在电力工程中的作用。

01

用途区别

配电箱

1.配电箱是一个小型配电箱，一般是家庭用的，其中装有电源开关和安全装置，结构相对简单，主要用于终端配电。

2.主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。

3.配电箱安装在各种场所，如学校、机关、医院、工厂、车间、家庭等，象照明配电箱、动力配电箱等。

4.配电箱是电源系统中的一级配电设备，可以是一个电源插座和多个电源输出电路，并且电源输出电路从配电箱引出到每个电负载。

5.由于配电箱尺寸小，不能放入大型配电设备中，因此配电箱容量不大，一般有4-8个小负载使用配电箱，并安排了配电箱在电源负载的中心。使用电缆或电线为负载供电。

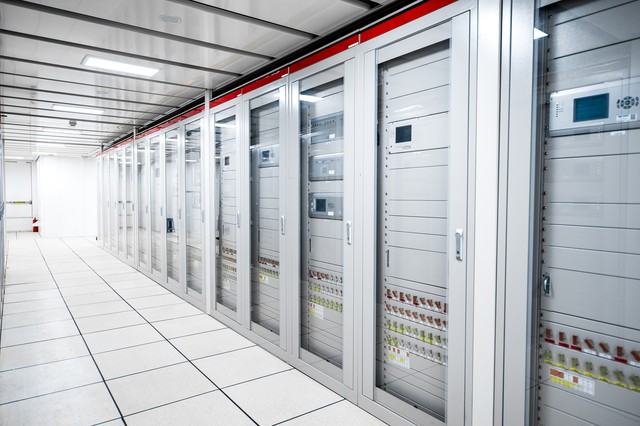

配电柜

1.配电柜是配电箱的上层配电设备，多用在集中供电中，比如说工业用电和建筑用电等。

2.配电柜是一种成套开关设备和控制设备，作为动力中心和主配电装置，主要用作对电力线路、主要用电设备的控制、监视、测量与保护。

3.除了传统配电箱提供的漏电保护和短路保护外，它还提供过压保护，着火和停电，雷电保护，自动供电，温度保护，功率限制，故障记录，自检功能，学习功能内存，移动互联网等功能，例如可视化和数字化。

4.配电柜常设置在变电站、配电室等处。

5.配电柜尺寸大，可以容纳更大的电气设备。因此，它通常用作中等容量的负载配电设备，包括配电箱，电动机等。在每个过程领域中，其适用容量都不同，通常从几千瓦到几十千瓦。

6.配电箱和配电柜都属于成套设备，配电箱属于低压成套设备，配电柜有高压有低压。

02

外观尺寸

配电柜

外观：通常是一个较大的金属或塑料箱体，内部可以装有多个断路器模块和接线排，具有较高的防护等级以保护内部电气设备。

尺寸：尺寸相对较大，足以容纳多个主断路器和次级断路器。

配电箱：

外观：一般是一个小型的金属或塑料箱体，通常表面简洁，安装于墙壁或其他支架上。

尺寸：尺寸相对较小，仅容纳几个电路断路器或保险丝，以适应局部电力控制的需求。

03

适用标准

配电柜

通常需要符合国家或地区的电气安全法规和标准，如国家电工规范（NEC）或国际电工委员会（IEC）标准。一般为终端产品适用标准GB7251.3，非专业人员可以操作的，最大电流到250A。

配电箱

同样需要符合相应的电气安全法规和标准，但可能会有更为具体的应用和安装要求，例如住宅安装规范或商业建筑的安全标准。

04

特殊功能

配电柜作为电力系统的重要组成部分，不仅能够内装各种防爆电器或其组合，如防爆动力（照明）配电箱、防爆电磁启动器和防爆动力检修箱，而且其设计还考虑了高风险环境中的安全需求。这些设备在爆炸性气体环境或易燃粉尘环境中使用时，能有效防止电气设备引发的火灾或爆炸，保障生产安全。

相比之下，配电箱则主要用于局部电力分配和控制。它内部配置了断路器、接触器、热继电器、按钮和指示灯等元件，这些设备能够灵活地控制和保护照明系统、动力电机及其他设备。配电箱的结构简单、操作方便，适用于各类住宅、商业建筑和轻工业设施，满足了基本的电力分配需求。
