参数化的基本概念

在CAE（计算机辅助工程）中，参数化是指用数字化的方式来描述一个对象，并且使其各个元素之间产生联系，不同的参数形成不同的对象实例。具体来说，参数化是一个数学过程，包括将系统、过程或模型的状态表示为一些称为参数的独立量的函数。

参数化在CAE中的应用

模型参数化：在CAE中，模型参数化用于描述数学模型或统计模型中的参数。通过对模型进行参数化，可以更方便地对模型进行修改和优化。

函数参数化：在编程中，函数通过参数来接受不同的输入，从而实现不同的功能。在CAE软件中，函数参数化使得软件能够根据不同的输入参数执行不同的计算和分析任务。

设计参数化：设计参数化在工程设计和CAD建模中广泛应用。通过修改参数来生成不同的设计方案，提高了设计的灵活性和效率。例如，在汽车设计中，通过改变汽车零件的尺寸参数以设计不同型号的零件。

参数化建模的优势

灵活性：参数化建模使得设计更加灵活，设计师可以通过调整参数来快速修改设计方案。

一致性：参数化建模通过建立不同设计元素之间的关联关系，确保设计的一致性。当一个参数变化时，与之相关的其他参数或设计元素也会相应地发生变化。

可视化：参数化建模工具通常提供直观的图形界面，使设计师能够直观地看到设计的效果，并即时调整参数以满足需求。

自动化：参数化建模可以通过脚本或编程的方式实现自动化，使得在大量设计变体中进行快速迭代和优化成为可能。

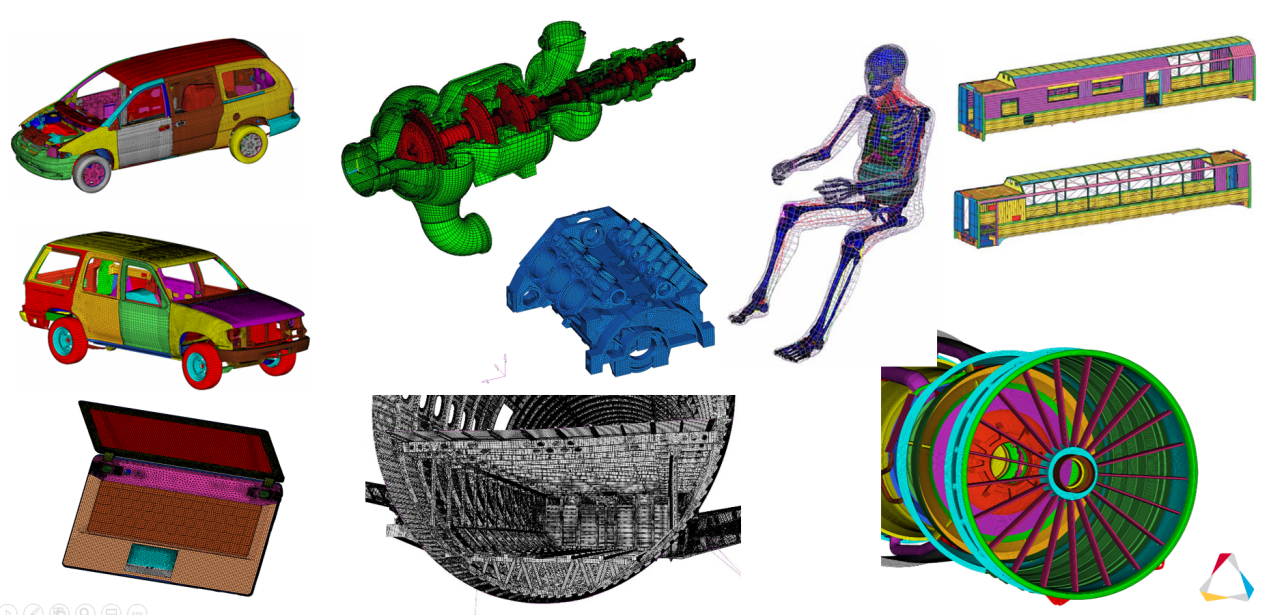

HyperMesh可以进行参数化建模，但其主要功能还是偏向于网格生成和前处理。尽管如此，参数化建模通常是通过结合HyperMesh与其他工具（如HyperWorks的一些工具或编写脚本等等）来实现的。

HyperMesh可以进行参数化建模，其步骤通常涉及多个环节，以下是一个基本的参数化建模流程：

一、准备工作

启动HyperMesh软件：首先，需要确保已经正确安装了HyperMesh软件，并启动该软件。

设置工作目录：为了方便管理文件，建议设置一个专门的工作目录来存储相关的模型文件和脚本。

二、创建基础模型

创建节点：通过“Geom”主菜单下的“nodes”面板，可以创建原点坐标或其他节点。输入所需的坐标值后，点击“create”按钮即可创建节点。

创建几何元素：利用HyperMesh提供的几何建模工具，如线（lines）、面（surfaces）和实体（solids）等，可以创建出所需的基础几何模型。例如，可以通过创建圆、拉伸面来生成圆柱体等。

三、参数化设置

编写TCL脚本：为了实现参数化建模，通常需要编写TCL脚本。TCL脚本是一种用于自动化和定制HyperMesh行为的脚本语言。在脚本中，可以定义设计变量（如尺寸、角度等），并设置这些变量的取值范围。

参数化模型：使用TCL脚本对基础模型进行参数化。例如，可以通过修改脚本中的参数来改变模型的尺寸、形状等特征。

生成参数化模型：运行TCL脚本，生成参数化模型。这个模型将包含所有定义的设计变量，并可以根据这些变量的取值范围生成不同的模型实例。

四、优化设置与求解

定义设计变量：在HyperStudy中，需要定义与TCL脚本中对应的设计变量。这些变量将作为优化的输入参数。

创建响应：响应是优化过程中的输出参数，如位移、应力等。需要在HyperMesh中定义这些响应，并将其与TCL脚本中的模型相关联。

选择优化算法：根据具体的问题和需求，选择合适的优化算法。HyperStudy提供了多种优化算法供选择，如遗传算法、梯度算法等。

设置优化目标和约束：定义优化的目标函数和约束条件。目标函数通常是希望最小化的响应值（如体积、重量等），而约束条件则是必须满足的条件（如位移限制、应力限制等）。

运行优化：设置好所有参数后，可以开始运行优化。HyperStudy将自动调用OptiStruct或其他求解器进行求解，并输出优化结果。

五、结果分析与验证

查看优化结果：在HyperStudy中查看优化结果，包括最优解的设计变量取值、响应值等。

验证模型：将优化后的模型导入到HyperMesh中进行验证和分析。可以检查模型的几何特征、网格质量等是否满足要求。

导出优化模型：如果优化结果满足要求，可以将优化后的模型导出为所需的格式（如IGES、STEP等），以便进行后续的分析和制造。

通过以上步骤，您可以在HyperMesh中实现基本的参数化建模，虽然它主要用于网格化和仿真，但通过脚本和参数关系的结合，仍然可以达到一定的灵活性和优化能力。
