今天（4月22日），在我们这里晨光中的滨河休闲公园里，遇见几位退休老同志在闲聊，走近听到一位老同志充满自信地说“厉害了大中国！全世界都用中国芯片”时，折射出一个耐人寻味的认知鸿沟，这份朴素的爱国热情背后，恰恰暴露出公众对半导体产业真实格局的认知偏差。在全球芯片版图上，中国正以独特姿态书写着突围与追赶的史诗，但距离“全面主导”仍有漫长的科技长征要走。
一、芯片：数字时代的“心脏“与“大脑”

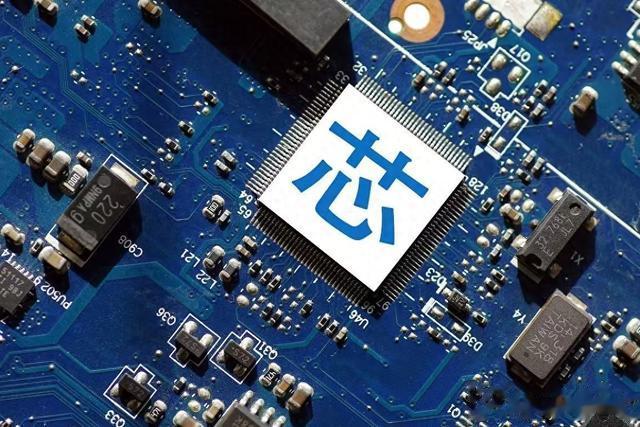

这块指甲盖大小的硅片上，承载着人类最精密的制造工艺。1纳米相当于头发丝直径的万分之一，而在这样的尺度上，工程师要雕刻出数以百亿计的晶体管。正是这些肉眼不可见的微观结构，构成了智能手机的运算核心、高铁的控制中枢、北斗卫星的导航模块、汽车的控制系统 。从微波炉到超级计算机，从心电图仪到洲际导弹，从手机到私家车，芯片早已渗透现代社会的每个角落。
二、硅基文明的权力密码
在人类构建的数字王国里，芯片扮演着比石油更关键的战略角色。台积电3纳米工艺能在1平方毫米面积集成2.5亿个晶体管，相当于在针尖上建造一座超级城市。这个价值几千亿美元的全球产业，支撑着从智能手表（需30颗芯片）到航空母舰（超1万颗芯片）的现代文明体系。据相关报道，2024年中国进口芯片数量为5492亿块，同比上升14.5%，而进口金额为3856亿美元。而2024年全球芯片产业的市场规模约为6250亿美元，中国进口了全球约62%左右的芯片，可见中国依然是芯片进口大国，芯片的依存度仍然较高。
三、多维突破下的产业实相
在长三角的晶圆厂里，正在上演着现代版“龟兔赛跑”：
制造端：中芯国际N+2工艺（等效7纳米）良品率突破90%，但台积电已开始试产2纳米芯片，两者存在3代工艺代差；
存储领域：长江存储的Xtacking 3.0技术使其232层闪存性能提升50%，但三星的290层V-NAND已进入量产；
设计能力：华为昇腾910B AI芯片算力达到256TOPS，却仍需依赖台积电代工；
设备材料：上海微电子28纳米光刻机的突破令人振奋，但ASML新一代High-NA EUV光刻机已能实现8纳米线宽。
这种“局部领先与整体追赶“并存的态势，在新能源汽车市场体现得尤为典型。虽然比亚迪自研IGBT芯片已装车超400万辆，但智能驾驶域控制器的核心芯片仍被英伟达Orin垄断。
四、四大战略高地的科技暗战
1.极限制程竞赛：ASML最新High-NA EUV系统单价超3亿美元，其0.55数值孔径透镜能雕刻出仅8纳米的电路，而中国自主研发的SSMB-EUV光源技术仍在验证阶段。
2.架构革命窗口：RISC-V基金会数据显示，中国厂商贡献了该架构82%的物联网应用，但在高性能计算领域，x86仍占据服务器芯片90%份额。
3.封装技术突围：华为的“芯片堆叠+先进封装“方案使14纳米芯片实现7纳米性能，这种创新正改写摩尔定律失效后的游戏规则。
4.量子计算赛道：中科院“祖冲之号”实现512量子比特纠缠，但IBM的量子处理器已突破1000比特大关。
五、普通人看不见的“隐形战场”
在普通消费者看不见的领域，芯片战争同样激烈：
工业机器人核心控制器芯片国产化率不足30%；民航客机航电系统芯片几乎100%依赖进口；5G基站FPGA芯片仍有60%需采购自赛灵思。
这些“卡脖子”环节如同数字经济时代的“阿喀琉斯之踵”，随时可能成为制约发展的瓶颈。
六、理性认知下的突围之路
站在新质生产力的发展节点，我们需要建立三个维度认知坐标系：
1.时间维度：半导体产业遵循“20年定律”，从日本DRAM崛起（1980s）到韩国存储芯片反超（2000s），技术追赶需要战略耐心。
2.空间维度：长三角（中芯国际）、珠三角（华为海思）、京津冀（北方华创）已形成产业集群，但需要突破“设备-材料-设计-制造”协同瓶颈。
3.人才维度：清华大学集成电路学院每年培养500名专业人才，但全行业仍存在30万工程师缺口。
这场关乎国运的科技竞赛中，既需要致敬中微半导体刻蚀机这样的“隐形冠军”，也要清醒认识EUV光刻机这样的“珠穆朗玛峰”。当我们在成熟制程领域实现92%自给率的同时，仍需以每年210亿美元的研发投入攻坚高端芯片。正如北斗导航系统历时26年完成全球组网，芯片产业的真正崛起，需要的不仅是热血宣言，更是对科学规律的敬畏与坚守。
公园里这位老人们的自豪感值得珍视，但只有将这种情感转化为全民的科技素养提升，才能构建起坚实的创新生态。从教室里的半导体物理课本，到生产线上的纳米级工艺控制，这场跨越代际的科技长征，终将在理性认知与创新实践的辩证中抵达理想彼岸。
