在现代电力系统中，准确测量和监控电能是至关重要的。三相四线导轨电表和互感器是实现这些目标的关键组件。本文将探讨如何有效地匹配和使用三相四线导轨电表与互感器，以确保电力系统的测量准确性和可靠性，先来介绍下两种产品的工作原理吧！

三相四线导轨电表是一种用于测量三相交流电路中有功电能的设备。它通常具有以下特点：

精度等级：通常为1级或2级，确保测量的准确性。

额定电压：常见的额定电压为3×220/380V，适用于大多数工业和商业电力系统。

电流规格：电流规格多样，如1.5(6)A, 5(20)A, 10(40)A等，以适应不同的电流需求。

通信协议：支持DL/T 645 MODBUS-EVEN等协议，便于远程监控和数据交换。

电流互感器的作用：

电流互感器（CT）用于将高电流转换为低电流，以便于电能表的测量和保护电路。在大电流应用中，直接测量电流可能会导致设备损坏或安全风险。

在电力系统中，正确地匹配电表和互感器是确保测量准确性的关键步骤。以下是一些匹配和使用的要点：

选择合适的互感器

电流互感器：选择时应考虑其额定电流和变比。例如，如果电表的额定电流是5A，而实际电流为500A，则需要选择变比为100:5的电流互感器。

电压互感器：选择时应考虑其额定电压和变比。例如，如果电表的额定电压为100V，而实际电压为10kV，则需要选择变比为100:10000的电压互感器。

电表和互感器的配比

电表的额定值应与互感器的变比匹配。例如，电流互感器的二次电流一般为5A或1A，电表的量程应与互感器的二次电流范围匹配。

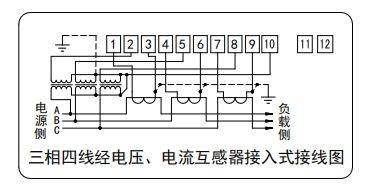

互感器的接线

电流互感器：确保互感器的二次侧与电表的电流输入端连接正确。互感器的二次侧应接至电表的电流测量输入端，且要保持闭合回路，避免空载运行。

电压互感器：将电压互感器的次级端子连接到电表的电压输入端，确保测量准确。

校准与测试

在实际运行前，应对电表和互感器进行校准和测试，确保其在规定的工作范围内准确无误。定期检查和维护也是确保测量准确性的必要步骤。

实际应用案例

假设在一个工业配电系统中，需要安装一个三相四线导轨电表来测量电力消耗。该系统的主电流为800A，主电压为11kV。为了与电表匹配，需要选择合适的电流互感器和电压互感器：

电流互感器：选择一个变比为1600:5的电流互感器，这样可以将主电流800A转换为电流表可以处理的5A范围。

电压互感器：选择一个变比为11000:100的电压互感器，将主电压11kV转换为电压表可以处理的100V范围。

接线时，将电流互感器的二次侧与电表的电流输入端连接，并确保电流互感器的二次侧不开放。电压互感器的次级端子连接到电表的电压输入端，确保安全、准确的测量。

结论

三相四线导轨电表和互感器的正确匹配与使用对于电力系统的精确测量至关重要。通过选择合适的互感器、确保正确的接线以及进行必要的校准和测试，可以有效提高测量准确性和系统的整体可靠性。在实际应用中，应根据具体的电力系统参数选择相应的互感器，并按照标准操作规程进行安装和维护。
