1. 网关设置采集Modbus设备数据
2. 把采集的数据转成profinet协议转发给wincc。
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。
网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：
1. 仰科网关。支持采集modbus设备数据，profinet协议转发。
2. 电脑。IP设置成192.168.1.198，和网关在同一个网段。
3. 网线、12V电源。
4. Modbus从站设备。本文用一个温湿度传感器进行测试。
从站设备数据1. 温湿度传感器支持Modbus RTU通信协议，RS485接口。温度数据的寄存器地址是40001，湿度的寄存器地址是40002。
2. 传感器的485接口连接到网关的485接口上。A接A，B接B。3. 在电脑上打开VFBOX Studio配置软件。新建工程，选择对应的设备类型。
4. 根据协议推荐名称：如DB1，DB2...

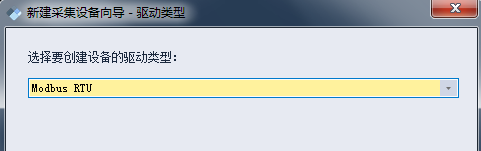

5. 点击 新建工程，选择modbus RTU驱动。

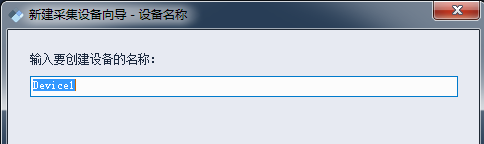

6. 设备名称默认即可。
7. 增加要采集的数据。
8. 点击菜单“下载”，把工程下载到网关里。
9. 点击菜单“查看数据”，查看网关采集到的数据。

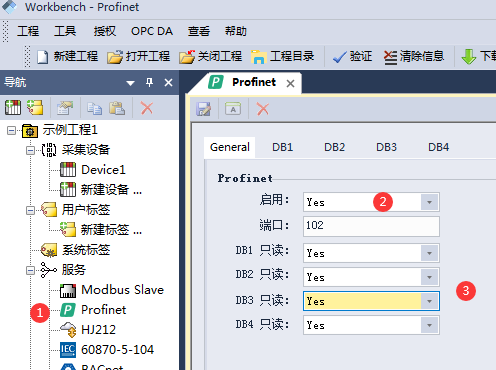

协议转发数据1. 启用profinet服务。 打开DB模块。
2. 选择DB口，添加要转发的数据。
3. 设置完成后，点击菜单“下载”，把工程下载到网关中。
1. 在安装了WINCC的电脑上打开控制面板。找到PG/PC接口，并打开。
2. 添加一个访问点，绑定到本地具有Auto的网卡，网卡为连接网关的网卡。访问点名称为：MWSMART。也可以用其他名称。

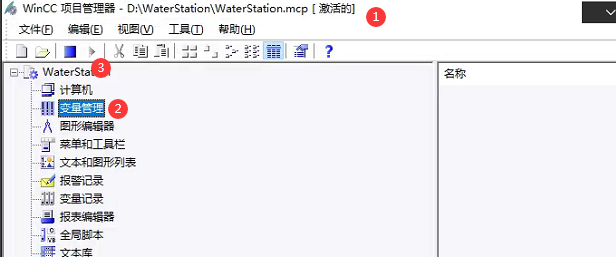

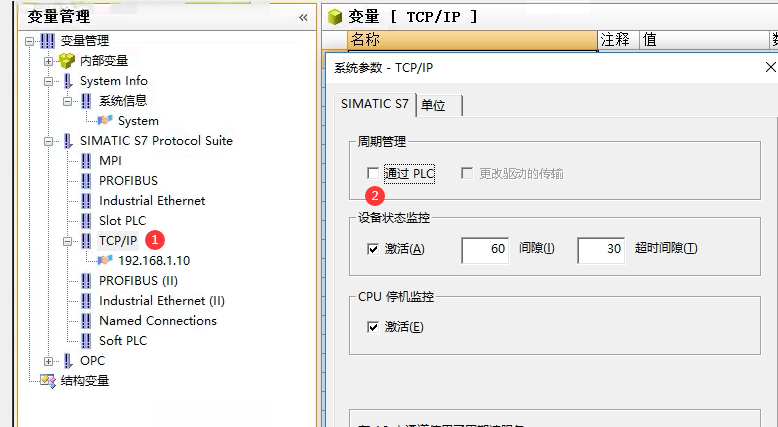

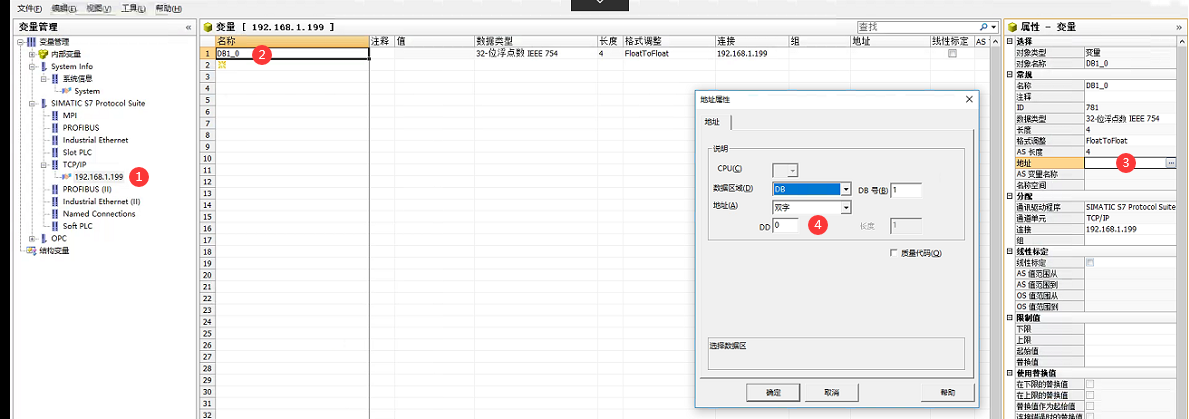

3. 打开wincc的变量管理。在TCP/IP上点右键，打开“系统参数”，去掉“通过PLC”。
5. 点击“单位”，选择上面建立的访问点

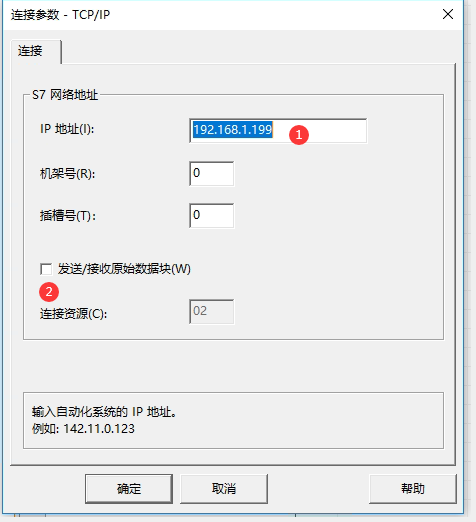

6. 新建一个连接，IP地址添加网关的IP地址，去掉“发送接收原始据块”。

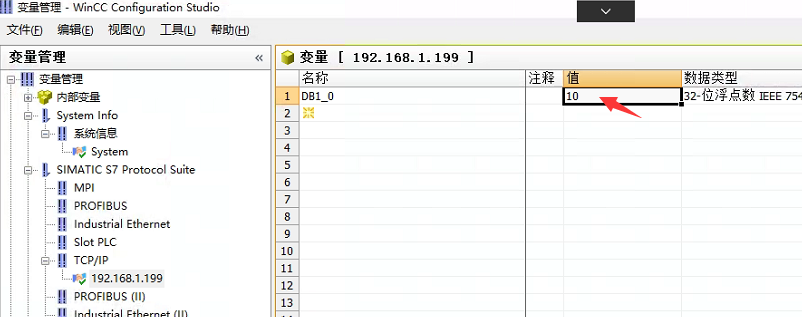

8. 添加完成后，运行wincc
1. 如果已经用wincc采集到了网关的数据，则不需要进行如下的测试。

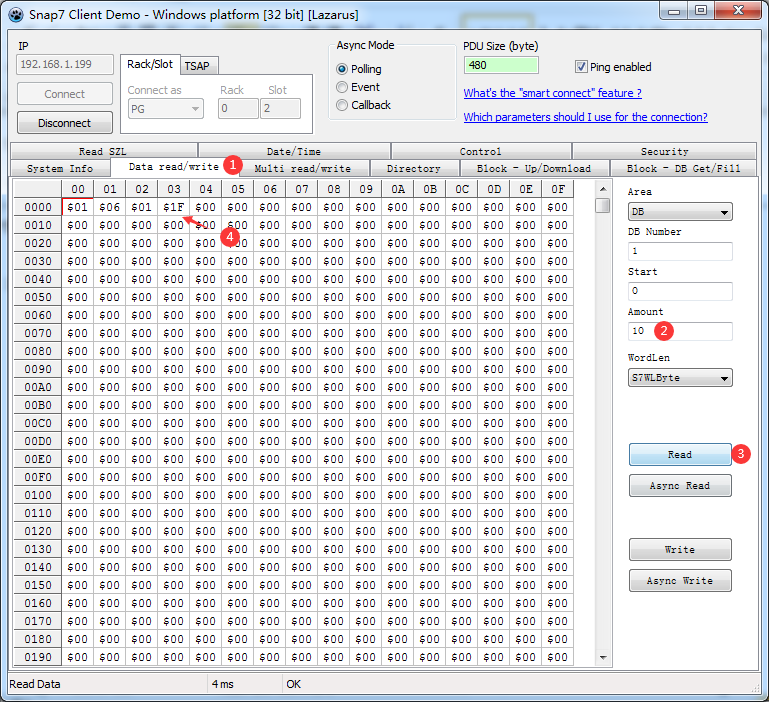

2. 打开clientdemo软件，填写网关ip（1），然后连接（2）。
3. 在数据读写栏中，修改读取数量，然后读取，就能看到采集到的数据。
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：
1. 不需要修改设备里的程序。
2. 不影响设备原有的工作方式和功能。
3. 只需要简单的配置就可以实现功能需求。
4. 设备长期稳定工作。
5. 网关运行架构如下
