双通道跨孔雷达

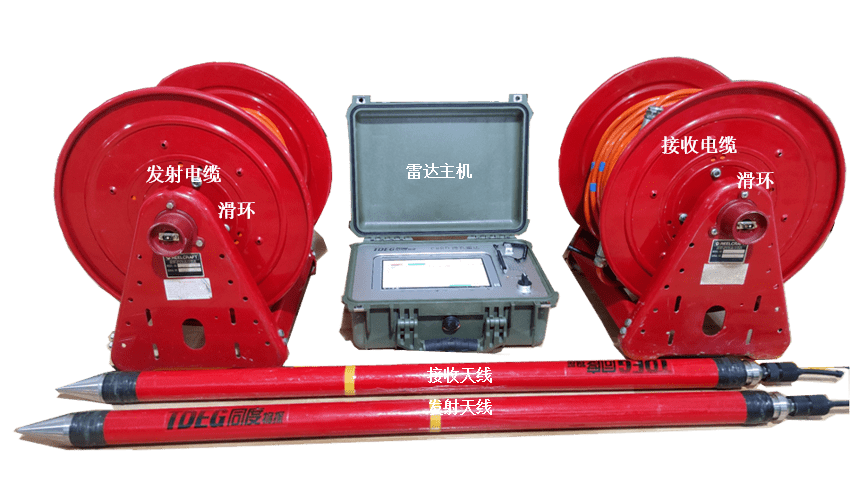

双通道跨孔雷达CBRD设备兼顾了电磁波CT设备、单孔雷达设备、电阻率CT设备的功能。
四川某大坝注浆过程CT成像
观测方案：本次探测使用一个孔注浆，一对钻孔做跨孔雷达检测。跨孔间距5m，其中发射孔深22m，接收孔深30m。注浆孔距发射孔4m，距接收孔3m。

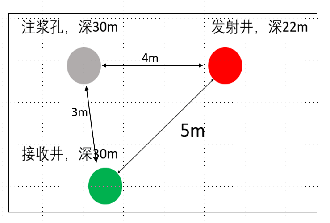

钻孔布置示意图
注浆前和注浆后的观测方案
检测分为如下三个阶段:
— 注浆前首先对跨孔剖面进行CT检测，了解其地质背景；分层注浆设置7段，分别在-21m，-18m，-15m，-12m，-9m，-6m和-3m。
— 每段注浆大约15分钟，紧接着在浆液扩散中完成CT检测，时间在30分钟之内。每次检测长度6-15m不等，跨越2-5个注浆段，以追踪浆液的流动轨迹与时间效应；每段注浆与检测循环约1个小时。
— 注浆后检测在第2天进行，浆液已经固化。进行全剖面的CT检测，以资对比，评价注浆效果。
分7段注浆，每次注浆后30分钟后检测浆液的扩散与凝固过程。通过波速与衰减成像。
实验结果：注浆分7个深度，得到波速CT和衰减CT图像共14幅。图像之间的时间间隔约为1个小时。
第一行为波速CT，第二行为趋肤深度CT
结果：
1、浆液渗流区出现低波速和弱衰减异常；
2 、浆液的扩散预凝固，在3小时之内完成；
3、 浆液扩散半径达5m；
4、注浆固结后，由于减少了吸附水，波速提高了10%，密实性增加。
