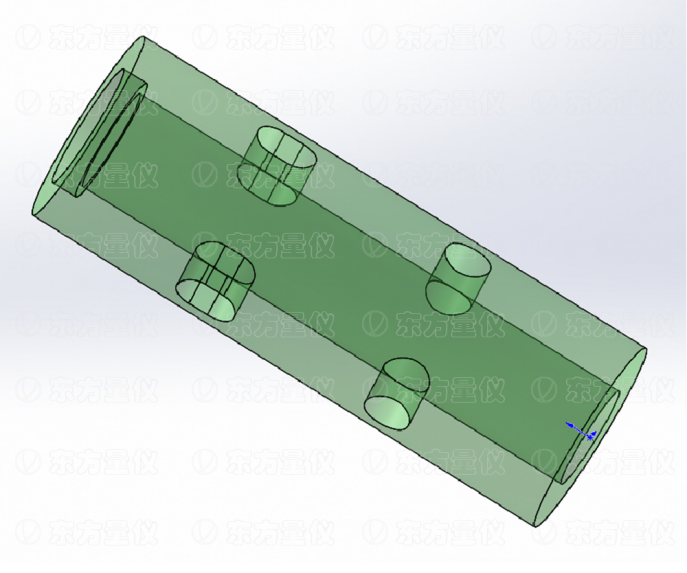

本图为客户的产品示意图，1、要求测量外径并考虑同轴度要求，简单测量下同轴度。2、要求测量长内孔直径，同时考虑内孔圆柱度要求，简易测量下圆柱度情况。要求同步一次性测量完。

图1 测量产品示意图

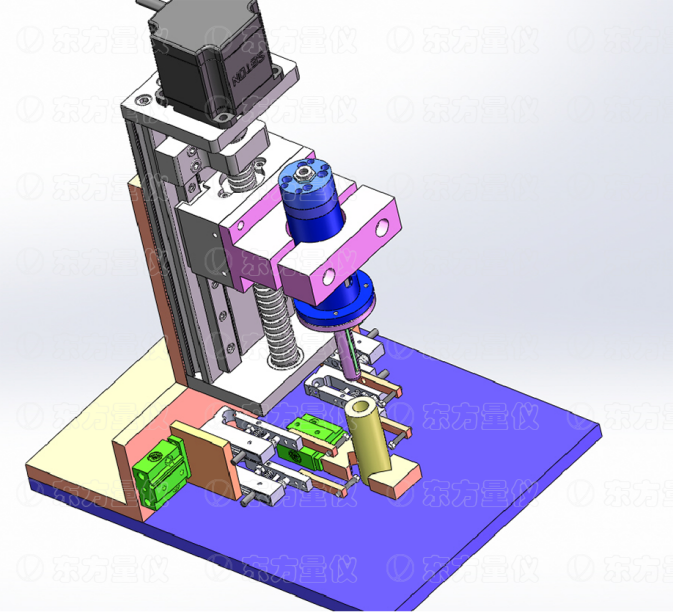

根据客户要求，初步采用如图所示电感位移传感器结合测量工装进行测量。产品放入固定的位置，夹紧工件。测外径传感器（A17)测量外径。电子塞规（内置A18)测量内径。

图2 测量方案示意图

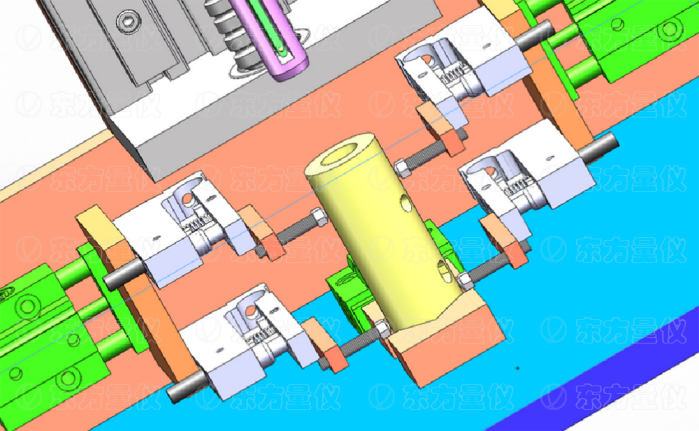

外径测量，采用4个A17电感位移传感器，分别测量工件的上下两个截面的外径。结合测量仪，可以知道产品外径公差。同时根据4个传感器测量数值，通过公式初步计算出上下两个截面在测量方向的同轴度情况。如果要求提高同轴度测量精度，可换向测量或增加工件回转机构。

图3 测量外径示意图

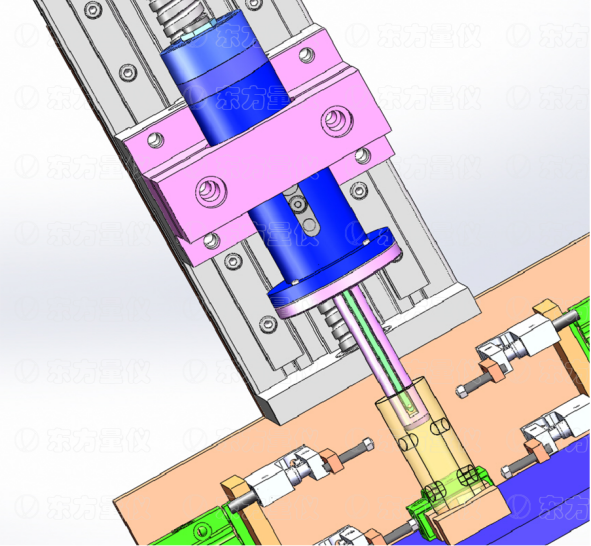

内径测量，采用电子塞规测量工件内径，电子塞规测头进入工件内，依次下行，分别测量内孔的3个截面内径。结合测量仪，可以知道产品内径公差。

图4 测量内径示意图

本图为电子塞规测量工件内径第二和第三个位置的状况。根据3个位置测量的情况，相互之间的差值大小，判定在测量方向上的圆柱度满不满足要求。如果要求提高圆柱度测量精度，同样可换向测量或增加工件回转机构。

图5 测量内径示意图

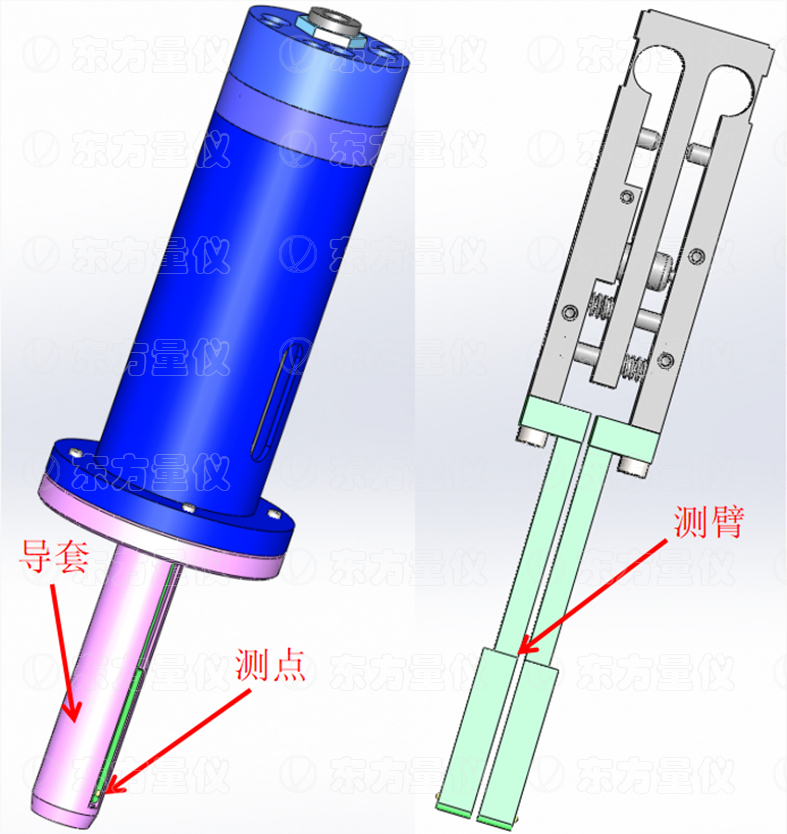

本次测量方案中应用到的产品为电子塞规与MD综合测量仪。下图所示为内部传感器带测头。采用的电子塞规其内部就是一个LVDT弹性位移传感器，结合测量仪就能测量并输出孔径的偏差。导套是方便电子塞规进出工件，防止测臂碰撞工件损坏传感器，并与工件内孔配合，提高测量精度。电子塞规及配套测量仪，测量产品前，首先需采用基准尺寸左右大小不同样规进行线性校准；随后用同基准尺寸一样的样件，对电子塞规校对，测量仪定零。校准后就可以直接测量产品了。

MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

图6 电子塞规

图7 MD综合测量仪

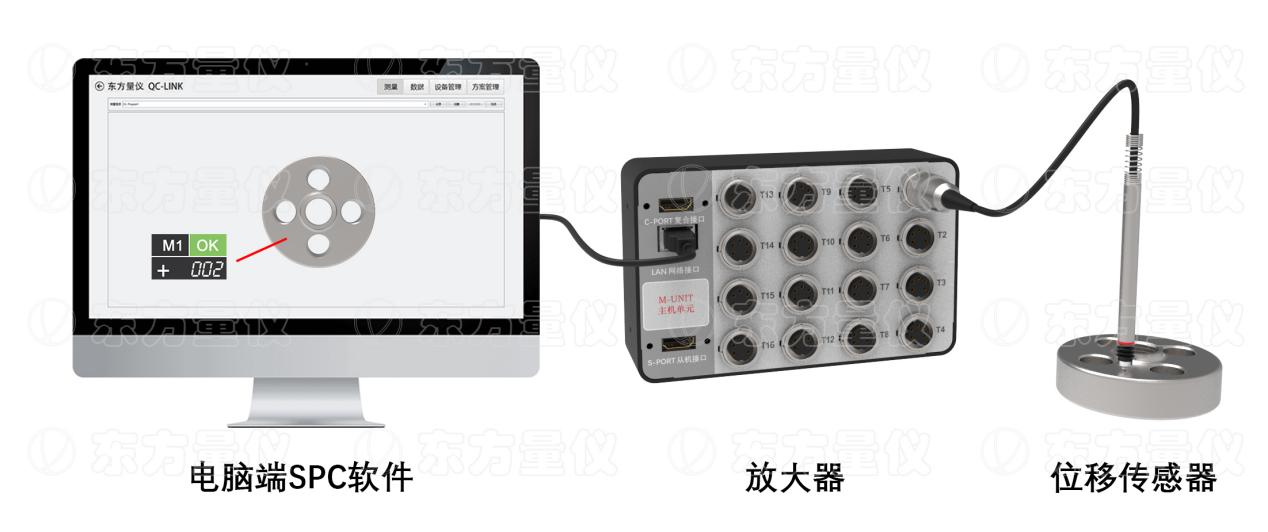

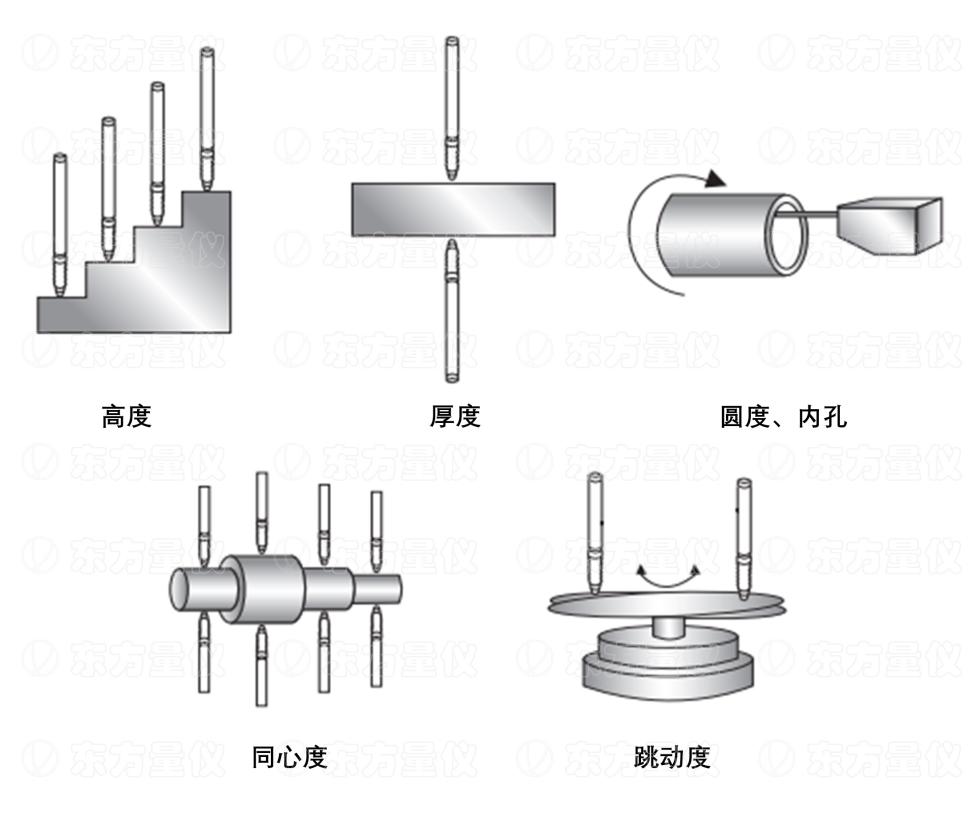

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
