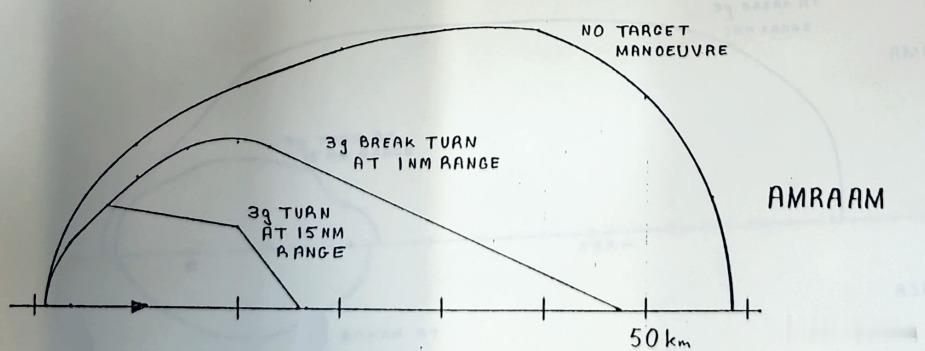

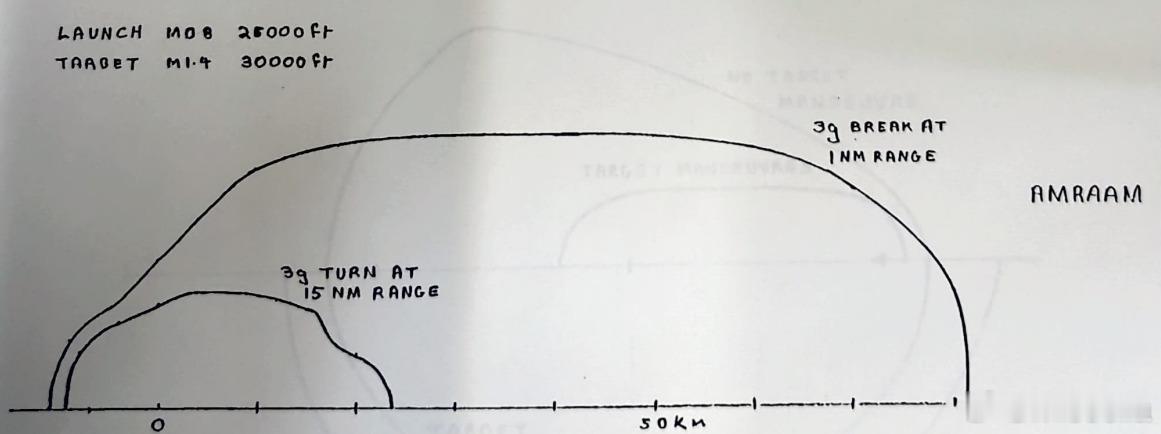

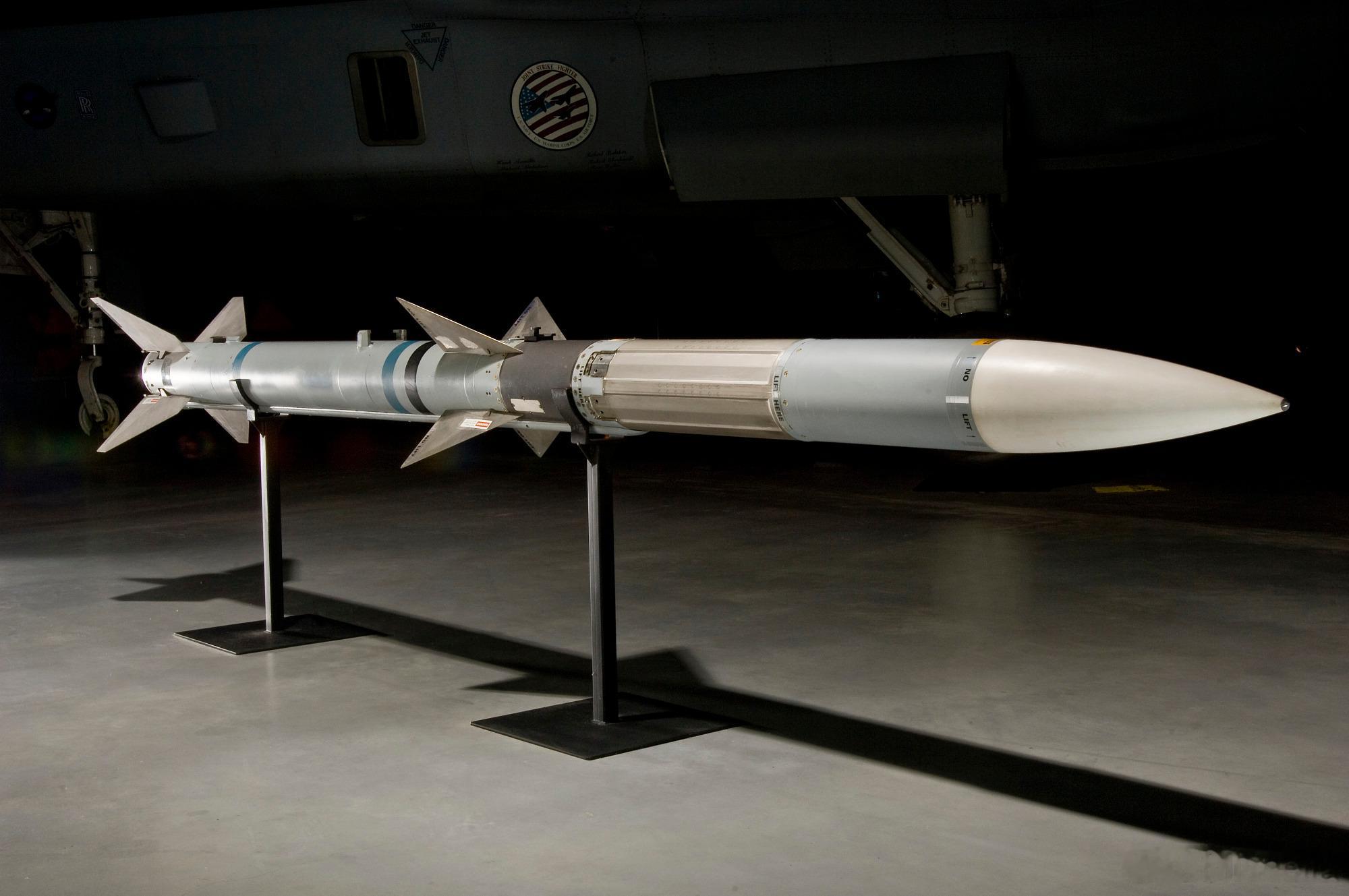

英国海鹞解密文件上的AIM-120射程包线图片来自2017年解密的英国海鹞改进文档，该文档编写于1984年，现存于英国邱园国家档案馆，需要预约查阅。1984年休斯公司的先进中程原型弹也就是AIM-120已经确定方案及战术指标，早些时候已进行过原型弹试射，导弹弹道性能是明确的。海鹞FRS MK2于90年代改装AIM-120A导弹。第一幅图没有标载机与目标的速度、高度，从射程判断应该是5000-6000米，m0.8。横轴上小三角标志是发射起始点，小三角左边是前半球目标，右边是后半球目标。最外侧的包线表示目标零过载射程，58千米。中间是导弹离目标1海里时目标作3g转弯规避，射程48千米。最内侧包线假设目标距载机15海里开始3g转弯规避，导弹的最大射程。第二幅图载机高度25000英尺，速度M0.8。目标高度30000英尺，速度M1.4。海鹞实用发射包线即是如此。可以看到目标1海里3g规避，导弹有效射程已经达到81公里。无机动目标最大射程没标，根据第一图的射程推测，约95公里。15海里转弯射程24公里。这里导弹射程受限于海鹞的最大速度，无法在接近音速或超音速下发射，而且无法正高度差发射，这些都实际制约导弹射程。一般来说比例导引律要求对平飞无机动目标迎面攻击需要1.2比1的弹目速度比，如果目标3g机动，则需要导弹有10g左右的机动才能成功遭遇目标，因此第二幅图导弹远点速度至少能在30000 英尺拉出9g过载，此时导弹速度可能有m2以上。已知AIM-7F在40000英尺高度超音速发射拦截超音速目标空气动力学射程96公里，AIM-120A换算到同等条件，可以达到150公里。R-27ER根据网传包线，10公里高度载机、目标表速1100公里/小时，射程约六十公里。AIM-120A在高度速度均低不少的情况下射程比ER更远。目前有些模拟游戏里ER高空比120A飞的更快更远，显然是不准确的。
