通常，卫星的有效载荷由天线和转发器组成，而转发器又由接收、变频、调制、放大和发射等一系列复杂的电子器件构成，包括混频器、变频器、功率放大器（PA）、低噪声放大器（LNA）、压控振荡器（VCO）、滤波器等。

例如通信卫星载荷，包括转发器和天线等。转发器实际上就是一部高灵敏度、宽频带的微波收发机，用来接收、放大、变频、再放大和发射通信信号，将信号转发回地球，实现卫星与地面站之间的远距离通信。天线负责接收地面发出的指令和向地面发送遥测数据。

举个例子：

①混频器：在卫星通信系统中，混频器通常用于频率转换，将高频的射频信号转换为中频信号，以便进行后续的信号处理和分析，并实现信号调制、解调、频谱转换和信号处理等功能。混频器是实施频率转换的核心元件。

②变频器：是一种相对更复杂的组合体，其中包含一个或多个混频器、放大器和滤波器，可能还包含信号调理元器件，如衰减器、隔离器、限幅器和移相器。

卫星芯片：一颗卫星上，通常具备通讯芯片、处理器芯片、存储芯片、传感器芯片、特殊芯片等多类芯片，主要应用于卫星通讯、导航、遥感观测、科学实验等方面，如高度集成的SOC、ASIC芯片、FPGA芯片、CMOS图像传感器等。

芯片测试技术伴随着行业的飞速发展而发展，对促进行业的进步和广泛应用做出了巨大的贡献。在芯片设计、研发、生产等各个阶段都要进行反复多次的检验、测试来确保产品质量和研制开发出符合系统要求的产品。芯片测试对于控制质量、保障产品的可靠性、器件的检测和筛选等过程至关重要。

芯片既然非常重要，那卫星芯片的设计、研发、生产等各个阶段就需要进行反复多次的检验、测试来确保产品质量和研制开发出符合系统要求的产品。芯片测试对于控制质量、保障产品的可靠性、器件的检测和筛选等过程至关重要。

接下来就轮到我们的矢量网络分析仪出场了。

矢量网络分析仪是一种测量仪器，主要用来测量高频器件、电路及系统的性能参数，如线性参数、非线性参数、变频参数等。

矢量网络分析是通过测量元件对频率扫描和功率扫描测试信号的幅度与相位的影响，来精确表征元件特性的一种方法

网络分析仪结合了频谱分析、信号发生以及矢量网络分析等各项技术，功能丰富性超越了绝大多数测试仪器，是射频微波领域必备的测试测量仪器，并且是诸多行业专用仪器的基础形态

有射频领域万用表之称,被称为射频微波领域的“仪器之王”

矢量网络分析仪的内部其实非常丰富，刚才也提到，网络分析仪结合了频谱分析、信号发生以及矢量网络分析等各项技术，功能丰富性超越了绝大多数测试仪器，是射频微波领域必备的测试测量仪器，并且是诸多行业专用仪器的基础形态。包括信号源、接收机、信号分离装置、CPU和FPGA处理单元等。

玖锦科技具备经济型“孔明系列”矢量网络分析仪ENA1000A、高端型“墨子系列”VNA5000A，具体指标请看下图。

以混频器和变频器为例，它们是射频、微波设备中最常用的器件之一，它们不仅用于信号的调制和解调，还能进行频率变换和信号处理等操作，是决定系统整体性能的重要因素。在航天卫星领域，它们常被用于处理和转换高频信号以确保卫星通信的稳定性和可靠性，是卫星载荷测试中至关重要的一环。

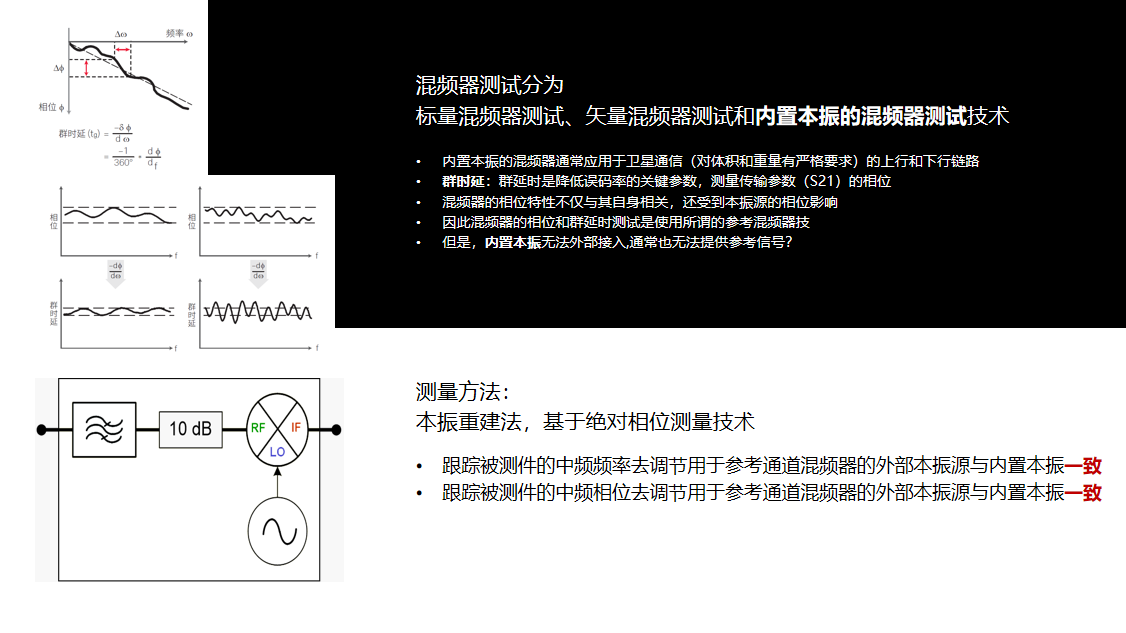

混频器测试常见的测试项有变频损耗、群时延、噪声系数、隔离度、S参数、压缩点等，我们通常把混频器测试分为标量混频器测试、矢量混频器测试和内置本振的混频器测试。其中内置本振的混频器通常应用于卫星通信的上行和下行链路，例如，在测量被测器件(DUT)的群时延时，可以通过本振重建法，利用矢量网络分析仪的基于绝对相位的测量技术，跟踪被测件的中频频率或相位，去调节用于参考通道混频器的外部本振源与内置本振一致，利用相位差以及频率偏移计算群时延，满足测试需求。

关于放大器的测试指标非常多，包括增益压缩点、噪声系数、调制信号下的邻信道功率比等，另外涉及到的测试设备也非常丰富，包括多台信号源、频谱仪、网络分析仪、功率计等。

以噪声系数测量为例，它是表征被测件（DUT）噪声特性的重要指标。比较常规的测量方法是Y因子法，暨通过使用外部噪声源来确定被测件的内部噪声，从而计算出噪声系数。这种方法的测量精度依赖于对放大器所做的几个假设，测试可靠性和稳定性易受外界因素影响。

我们可以基于矢网和噪声系数测量软件能力，用冷源法对放大器噪声系数进行测量。简单来说，冷源法就是比较被测件在“冷”状态下的输出噪声与参考噪声水平来评估设备的噪声性能，这种方法依赖于一个已知的低噪声水平的参考源，即“冷源”，通过将被测件连接到冷源上，并测量其输出噪声，就可以计算出设备的噪声系数。冷源法不需要额外的噪声源，通过矢量网络分析仪，进行端口误差校准后可精确测量增益，极大地提高测试精度。

芯片测试技术伴随着行业的飞速发展而发展，对促进行业的进步和广泛应用做出了巨大的贡献。在芯片设计、研发、生产等各个阶段都要进行反复多次的检验、测试来确保产品质量和研制开发出符合系统要求的产品。芯片测试对于控制质量、保障产品的可靠性、器件的检测和筛选等过程至关重要。

一颗卫星上，通常具备通讯芯片、处理器芯片、存储芯片、传感器芯片、特殊芯片等多类芯片，主要应用于卫星通讯、导航、遥感观测、科学实验等方面，如高度集成的ASIC芯片、FPGA芯片、CMOS图像传感器等。

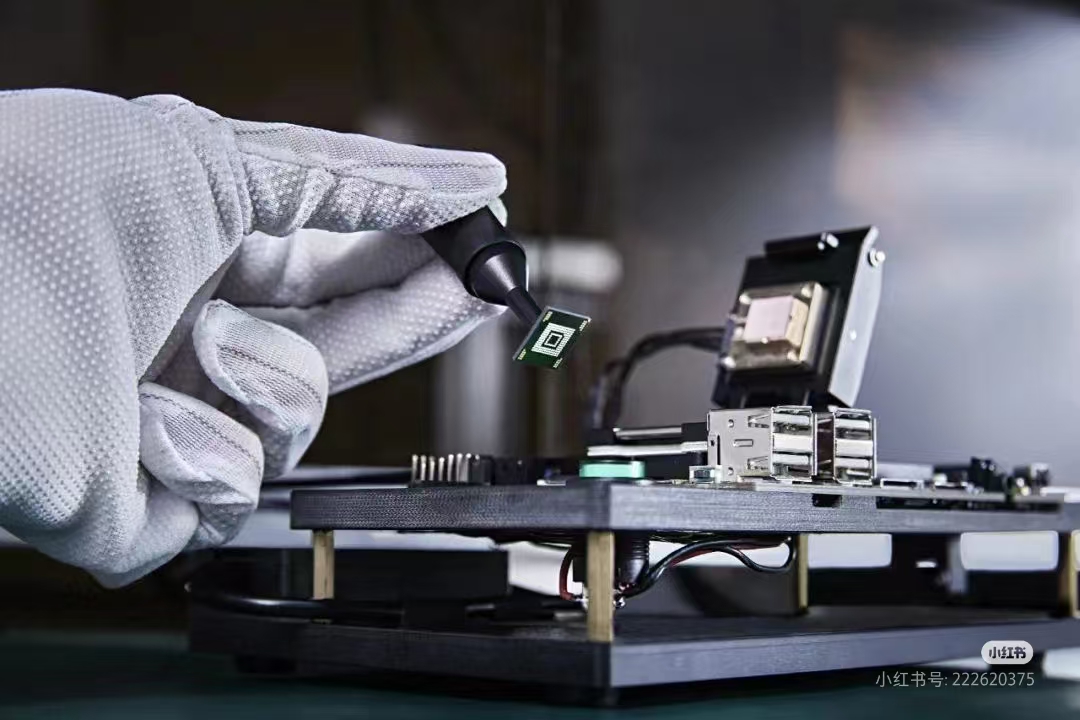

进行自动测试和验证测试，基于VISA等协议对矢量网络分析仪、探针台、打点机等硬件进行程控。在被测件（DUT）安置完成后，测试软件按照程序对被测件进行测试，经过位置映射、探针台走位、仪表设置和测量、结果采集、显示处理、结果分选等步骤，进行插损、增益、驻波、带内平坦度、带外抑制、群时延等方面的测试，确保芯片测试过程的专业性、连贯性与高效性。

被称作“仪器之王”的矢量网络分析仪，可以在射频和毫米波频率上实现出色的信号保真度测量，满足卫星器件与芯片的多场景测试需求，赋能航天卫星领域器件级、芯片级的高效性、稳定性、便捷性测试。
