TD-Sparker电火花震源是一种典型的非炸药地震勘探震源，可用于各种地震方法，震源均可根据需求定制其体积、重量、激发频率、能量、封装方式等，满足各种工况的使用要求。
TD-Sparker型电火花震源特点
✔ 操作安全、无污染、环境危害小、适用范围广可适用于浅滩、沼泽、湖泊、平原、丛林、山地；
✔ 波形重复性高，时间一致性好；
✔ 频率特性与爆炸震源相似；
✔ 功率可控，水陆两用、移动方便；
✔ 可与各型号地震仪匹配；
✔ 电火花震源无污染，三米之外可视为安全区，对周围地形破坏很小，可以根据需求叠加能量。
本次应用工区为HK地区GH水库（图1），位于HK三维工区的满次勘探范围内，水库南北长3.35km，东西宽2.32km，占地面积7.8km2，共施工电火花震源550炮（图2），炮头沉放深度2-2.5m，放电电压8KV。

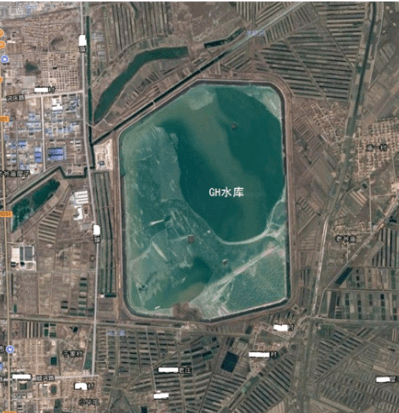

图1 GH水库位置图
图2 GH水库电火花震源布设图
通过电火花震源的激发，可以获得4s以上的地震反射资料，将得到的地震数据解编，获得单炮记录，如图3所示，从电火花震源激发的单炮面貌来看，中浅层信噪比较高，2.5s以上可见较强的反射信息，干扰波方面可以看出面波干扰较为严重，遮挡了一部分有效波的信息，水库上地震勘探干扰主要来自于水流、反射和波浪，干扰较强，信噪比较低，影响地震勘探效果。
图3 电火花震源单炮记录
为了去除干扰波的影响，最大程度的凸显有效波，采用分频滤波方式，得到不同频率范围内的单炮记录，如图4所示，可以看出可记录的有效频带可达80Hz。在一定的频率范围内，可以获得更加清晰的有效波及有效信息。20-40Hz频率范围内有效波保存较好，干扰波去除一部分，但仍有较明显的存在，30-60Hz频率范围内，干扰波进一步减少，有效波与上一频率相比也有所减弱，40-80Hz频率范围内，干扰波较少，基本去除了面波的干扰。在实际应用中，可以根据地质勘探需求选择有效信息更多、干扰信息更少的频率范围进行分析，提高信噪比，获得分辨率更高的部分。
图4 （a）20-40Hz电火花震源单炮记录 （b）30-60Hz电火花震源单炮记录 （c）40-80Hz电火花震源单炮记录
图5为过水库南北方向的电火花震源激发的初叠加剖面，图6为不加电火花震源的过水库叠加剖面，图7为炸药震源与电火花震源联合激发的初叠加剖面。从施工现场的初叠加剖面来看，电火花震源能够有效地弥补了水库区的浅层地震资料，满足了勘探地质任务的要求。
图5 电火花震源激发的初叠加剖面

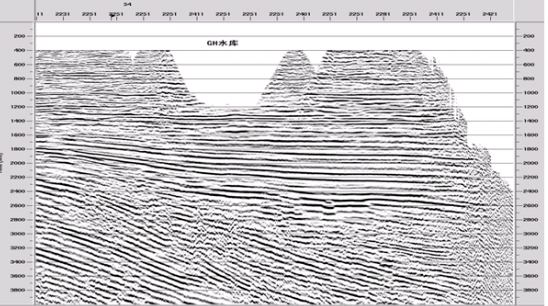

图6 炸药震源激发的过水库叠加剖面
图7 炸药震源与电火花震源联合激发的初叠加剖面
通过对HK地区GH水库电火花震源应用可得结论如下：
（1）获得的地震资料中浅层信噪比较高，2.5s以上可见较强的反射信息，记录的有效频带可达80Hz；
（2）处理地震数据时可用分频去噪的方法，根据地质勘探要求选取有效波信息较多、干扰波信息较少的频率范围进行分析；
（3）根据初叠加剖面分析，电火花震源能够有效地弥补了水库区的浅层地震资料，满足了勘探地质任务的要求。
