本图为客户要求测量的产品示意图，要求测量内孔锥度。
图1 测量产品示意图
根据客户产品几何尺寸及锥度角度计算方法，采用图所示，在一个截面上，上下各2个测点，测量两处直径，从而计算出内孔锥度。
图2 测量方案示意图

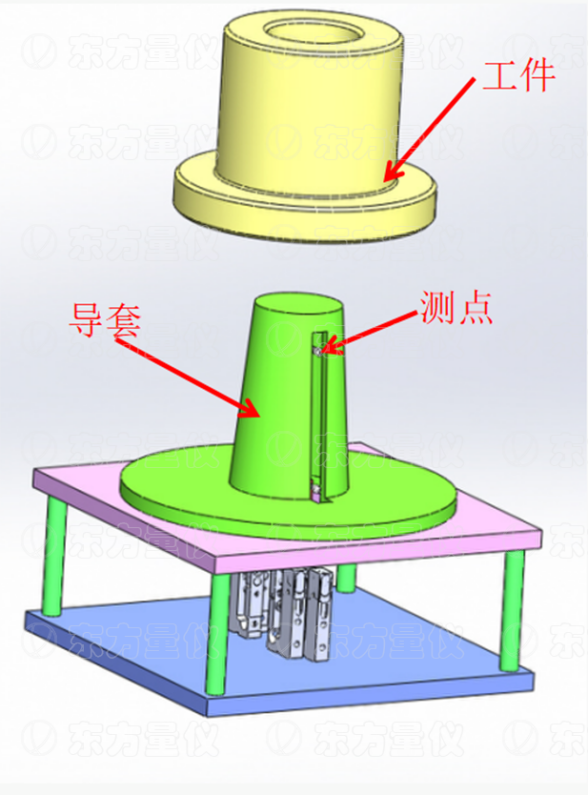

本图为采用的LVDT位移传感器及测量工装。导套按内孔锥度配套设计为锥形，可防止工件碰撞测臂损坏传感器，并能定位工件，提高测量精度。
图3 测量方案示意图
统一采用一体式弹性位移传感器A17。4个传感器如图布置，测点位于同一截面上，上下各2个测点并对称，分别测量不同高度位置处内孔直径偏差。
图4 测量方案示意图
本图为测量时的状态。同样需比较测量，所以要先采用标准样件进行校准，校准各传感器，测量仪定零。然后可以开始测量产品。
通过测量仪，分别记录各传感器偏差值。计算出2处直径，按前面介绍的计算公式，可以算出测量的实际锥度。与图纸技术要求对比，判定产品是否合格。
图5 测量方案示意图
本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器，有效量程：±0.55mm，分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。
图6一体式弹性位移传感器
图7 MD综合测量仪
对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
