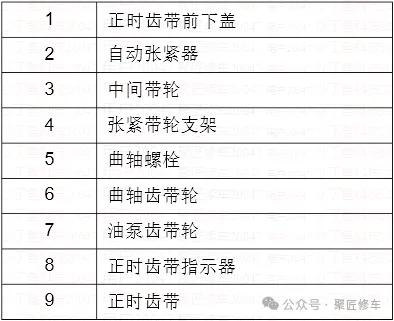

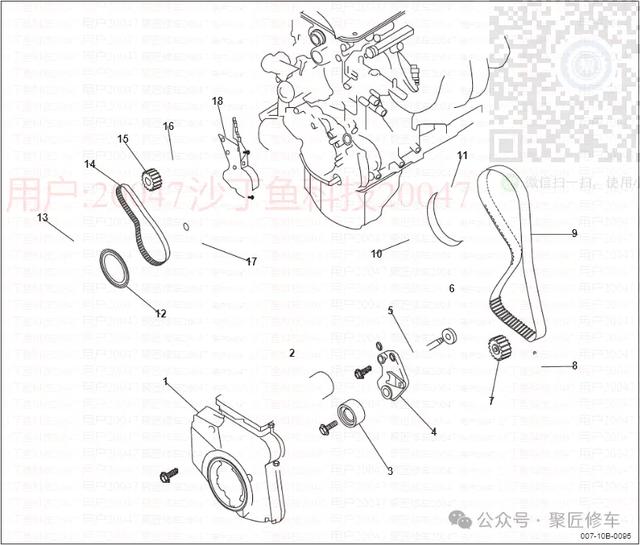

正时装置一览
正时链条安装
安装正时齿带惰轮支架背部盖板。
安装正时齿带惰轮及支架
扭矩:4.9Kgm
安装正时齿带组件。

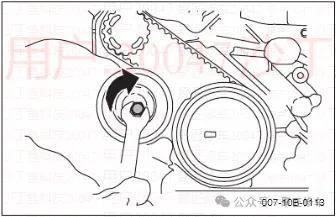

临时安装自动张紧器，勿拧紧。

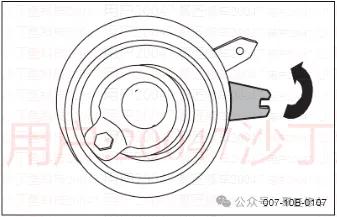

安装正时齿带，调节自动张紧器至规定位置，并拧紧自动张紧器固定螺栓。
扭矩:2.4 Kgm

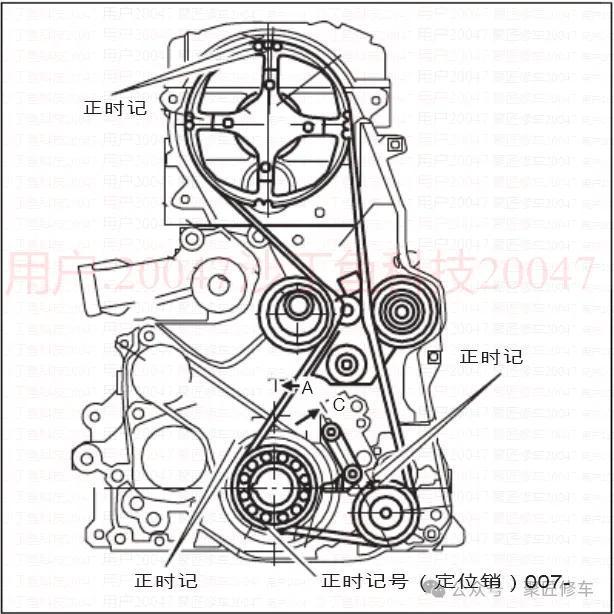

确认正时记号。
安装正时齿带B组件。
将曲轴齿带轮B及平衡轴齿带轮的标记分别与前盖上的标记对正。
在曲轴齿带轮B及平衡轴齿带轮上安装正时齿带B，张紧一侧不允许有松弛。
确认张紧器轮中心与螺栓中心的位置如图所示。
在用手指对着正时齿带张紧器一侧施加力的同时向箭头方向移动张紧器B。此时拧紧螺栓使张紧器 B固定。
扭矩:1.9 Kgm
注意
在拧紧螺栓时，不要让轴与齿带轮一起转动，使齿带过紧。
确认齿带轮与前盖上的标记对齐，用手指压下正时齿带B的张紧器一侧的中央部分，齿带压下量为5~7mm。
