我跟你们说，最近芯片圈简直炸锅了！3nm芯片刚到第三代，更牛的2nm、1nm芯片已经在路上了！这速度，跟坐火箭似的！
说到芯片制造，谁不知道ASML？手握EUV光刻机这把“屠龙刀”。英特尔更是豪言，2025年下半年就要用上1.8nm的Intel 18A工艺！虽然还是Low-NA EUV光刻机，但技术升级，性能更强，功耗更低！

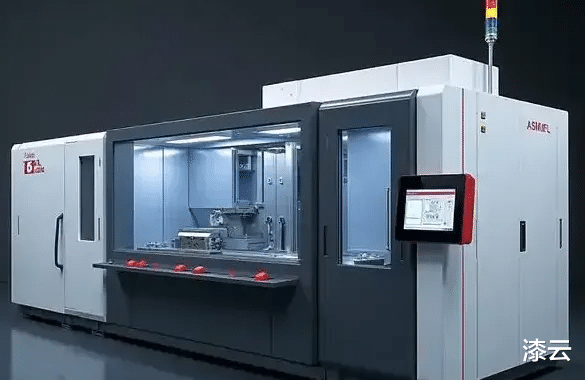

ASML的Twinscan EXE:5000，是目前地球上最顶尖的EUV光刻机！英特尔去年就抢了一台，现在宝贝似的放在美国Fab D1晶圆厂。
英特尔工程师都说了，这新机器真香！曝光次数从三次变一次，处理步骤从40多步变不到10步！效率直接翻倍！要是开足马力，一小时能生产400-500块晶圆！
你以为芯片制造只能跪舔ASML吗？你以为只有EUV光刻机？那就Too young too simple！
就在所有人都觉得ASML“天下无敌”时，一个“扫地僧”出现了！它，就是曾经的芯片巨头——佳能！
啥？佳能？不就是卖相机的？它还能造光刻机？上世纪八九十年代，佳能和尼康的光刻机横扫全球，占了七八成市场！那时欧美厂商只能“瑟瑟发抖”！
还记得当年欧洲“尤里卡计划”吗？说白了就是欧洲人看不惯美日在半导体领域“二人转”，想单干。其中JESSI计划，想砸钱搞出0.3微米制程、64M内存，摆脱对美日依赖。结果呢？西门子和飞利浦合作，竟然没用ASML光刻机，反而找了佳能！
说实话，我第一次听说纳米压印技术（NIL）时，也觉得是“天方夜谭”！这不就是小时候玩的印章吗？能造芯片？
EUV光刻像用一把极其精密的“激光刀”，在芯片上“雕刻”电路。而纳米压印呢，像用一个提前刻好的“模具”，直接把电路图案“压”到芯片上！你别看这“模具”简单，图案可是纳米级别的！而且NIL不需要复杂光源和光学系统，所以成本才这么低！
简单对比下NIL和EUV：
特性EUV光刻纳米压印（NIL）原理极紫外光曝光模具物理压印分辨率目前最高3nm目前可达5nm成本天价真·白菜价功耗高低“纳米压印技术有颠覆性潜力，”一位半导体行业大佬私下跟我说，“虽然有挑战，但低成本、低功耗的优势，足以让它在未来掀起一场‘腥风血雨’！”

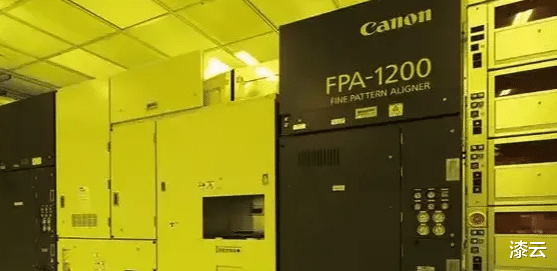

去年佳能就憋了个“大招”！他们把最先进的NIL系统FPA-1200NZ2C运到美国德克萨斯州的半导体联盟TIE！
这机器有多牛？能直接生产5nm芯片！佳能还说未来能升级到2nm！
最关键的是，这机器的价格，只有ASML的EUV光刻机的十分之一！以前买一台EUV光刻机的钱，现在能买十台NIL光刻机！简直“降维打击”！
这不仅是技术之争，更是国家较量！日本在纳米压印技术上下血本，佳能、Kioxia（原东芝存储）都在拼命研发。美国也想分一杯羹，跟日本合作。韩国三星虽然在EUV上领先，但也眼红NIL。
中国虽然在EUV光刻机上被“卡脖子”，但也没闲着！纳米压印、DSA自组装……各种新技术都在布局！因为我们清楚，核心技术必须掌握在自己手里！
如果NIL技术真普及了，原本没能力造高端芯片的国家，岂不是都能“弯道超车”？那ASML的“霸主”地位还保得住吗？全球芯片供应链岂不是要洗牌？
这背后牵扯到巨大利益和地缘政治！技术领先的国家肯定不会坐视不管！
我们必须要有危机意识！芯片制造竞争关乎国家安全和未来！如果不能在先进技术上突破，我们的信息产业、数字经济都会受威胁！
但也要有信心！纳米压印给了我们“弯道超车”的机会！必须抓住机会，加大投入，加强合作，实现芯片制造自主可控！
