桩侧散射成像法（Pile Scattering Method）是基于声波散射的成桥桩检测技术，既适用于常规的桩基检测也适用于水下桩基和深埋桩等隐蔽工程的无损检测。
可对桩身完整性进行检测，确定桩身中（包括埋藏部分或水中部分）的断裂、空洞和疏松等混凝土病害位置，还可以检测桩身长度，并可区分地层、结构界面与桩基缺陷。
产品介绍

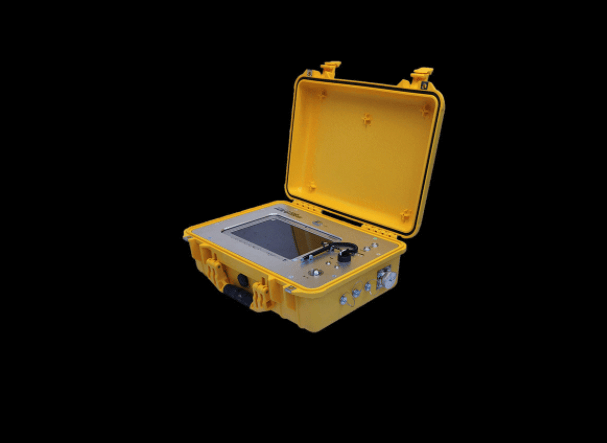

采集主机可与CT主机通用。采样率通常较一般的地震采集器高，最小采样间隔0.01ms，检波器串采集通道数16个，间距10cm。
产品特点
桩侧散射成像法既可以沿桩侧面布置多道检波器进行检测，也可以通过在桩基旁边打孔放置检波器，使用旁孔透射波法进行检测。根据记录波场中上行波、下行波传播特点，进行波场分离，分别进行偏移成像，识别并定位缺陷。
✔ 不受桥桩承台和桩身形状限制
✔ 水中、陆地桥桩均可检测
✔ 同时检测桩体缺陷和桩身长度
✔ 可在桩身上直接检测或在旁边打孔使用旁孔投射法
PST观测原理
桩侧散射成像法在混凝土桩体中激发声波时，声波会沿桩身向上向下同时传播。当遇到桩体结构变化断面、损伤与缺陷、地基地层界面时声波发生反射。上部结构的反射波向下传播，称下行波。下部结构的反射波向上传播，称上行波。采用16通道检波器串接收，同时记录震源激发的（包括上部结构反射的）下行波和桩体内反射的上行波。
信号处理时采用散射偏移成像，通过对下行波与下行波走时曲线的追踪，实现对桩体反射界面的位置和反射强度进行成像，得到反映桩身内部结构分布的偏移图，从而识别桩身中的桩底、缺陷等各种结构面的位置和异常程度。
产品优势
桩侧散射成像法基于上行波与下行波分离原理，采用高分辨率地震仪，配合免插拔的水陆两用检波器串，在桥梁无损检测方面适用范围广（新桥和在役桥，地面和水中，桩基有无上部结构），检测环境要求低。
✔ 不需要潜水员水下作业，安全系数高
✔ 可靠性高、分辨率高
✔ 现场不需打孔、检测效率高
✔ 软件自动化处理程度高
软件界面和成果
标准
《市政桥梁既有桩基检测技术规程》（TGDSZ 003-2024）
PST设备可以做旁孔法，旁孔法适合 《既有建筑地基基础检测技术标准》（JGJ∕T 422-2018）规范
