英伟达最新GPU和互联路线图

Nvidia在计算、网络和图形领域独树一帜，雄厚资金助力其在生成式AI市场领跑，可自由探索创新路线图。

21世纪，Nvidia虽无需拓展数据中心计算，却因HPC研究人员引领进入加速计算。AI研究人员借助GPU计算开辟全新市场，四十年之期待，以合理价格实现大规模计算与数据碰撞，让更像思考机器的设备成为现实。

向 Danny Hillis、Marvin Minksy 和 Sheryl Handler 致敬，他们在 20 世纪 80 年代尝试制造这样的机器，当时他们创立了 Thinking Machines 来推动 AI 处理，而不是传统的 HPC 模拟和建模应用程序，以及 Yann LeCun，他当时在 AT&T 贝尔实验室创建了卷积神经网络。他们既没有数据，也没有计算能力来制造我们现在所知道的 AI。当时，Jensen Huang 是 LSI Logic 的董事，该公司生产存储芯片，后来成为 AMD 的 CPU 设计师。就在 Thinking Machines 在 20 世纪 90 年代初陷入困境（并最终破产）时，黄仁勋在圣何塞东侧的 Denny's 与 Chris Malachowsky 和Curtis Priem 会面，他们创立了 Nvidia。正是 Nvidia 看到了来自研究和超大规模社区的新兴人工智能机遇，并开始构建系统软件和底层大规模并行硬件，以实现自第一天起就一直是计算一部分的人工智能革命梦想。

这是计算的终极境界，我们所趋近的奇点。若他星存在生命，它们将进化至掌握大规模毁灭武器与人工智能。这两者若同时出现，世界如何驾驭将决定其在灭绝危机中的存续。

Nvidia联合创始人兼CEO黄仁勋将生成式AI革命比作“第二次工业革命”，展望AI未来。他透露了GPU和互连路线图，这些内容是临时加入演讲的惊喜亮点。

革命不可避免

ChatGPT突破关键在于提升GPU性能并扩大规模。Nvidia成功提升GPU性能，对AI训练与推理至关重要。更令人惊喜的是，它大幅降低生成大型语言模型响应所需能量。

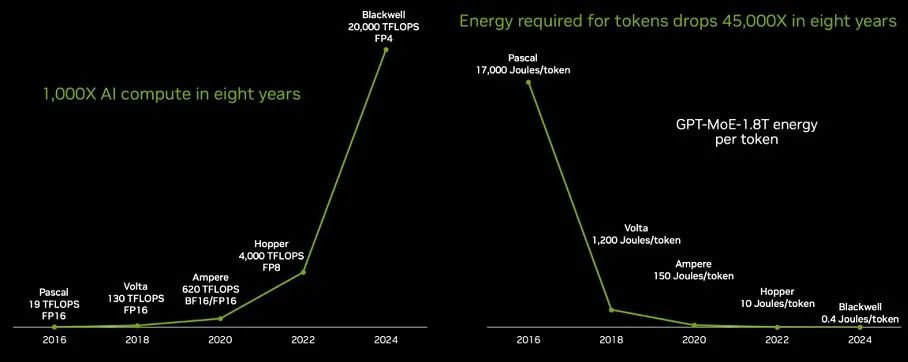

历经八载，“Pascal”P100至“Blackwell”B100，GPU性能飞跃1053倍！今年晚些时起，B100将引领市场至2025年。数据虽显示1000倍，但实情更胜一筹。

部分性能是通过降低浮点精度来实现的——降低了 4 倍，从 Pascal P100、Volta V100 和 Ampere A100 GPU 中的 FP16 格式转变为 Blackwell B100s 中使用的 FP4 格式。如果没有这种精度的降低，性能提升将只有 263 倍，而这不会对 LLM 性能造成太大影响——这要归功于数据格式、软件处理和硬件中的大量数学魔法。请注意，对于 CPU 市场的八年来说，这已经相当不错了，每个时钟的核心性能提高 10% 到 15%，核心数量增加 25% 到 30% 都是正常的。如果升级周期为两年，那么在同样的八年里，CPU 吞吐量将增加 4 到 5 倍。

系统供电至关重要，每单位工作量功耗下降是关键。令牌能源成本需降低，LLM每令牌能源消耗下降速度须超越性能提升。

在他的主题演讲中，为了给你提供更深入的背景知识，在 Pascal P100 GPU 上生成一个 token 需要 17000 焦耳的能量，这大致相当于点亮两个灯泡两天，平均每个单词需要大约三个 token。

所以如果你要生成很多单词，那就需要很多灯泡！现在你开始明白为什么八年前甚至不可能以能够使其在任务上表现良好的规模运行 LLM。看看在 1.8 万亿个参数 8 万亿个 token 数据驱动模型的情况下训练 GPT-4 专家混合模型 LLM 所需的能力：

P100 集群的耗电量超过 1000 千兆瓦时，这真是太惊人了。

黄仁勋透露，借助Blackwell GPU，公司仅需约10天，即可在10,000个GPU上完成GPT-4 1.8T MoE模型的训练。

在摩尔定律末期，降低能源与系统成本皆不易。随着晶体管缩小，芯片价格下跌，但光罩技术限制下，晶体管成本上升，设备随之昂贵。HBM内存与先进封装成成本关键。

SXM系列GPU插槽（非PCI-E版）中，P100定价约5000美元，V100约10000美元，A100约15000美元，H100约25000-30000美元。B100预计售价高达35000-40000美元——正如黄仁勋在CNBC采访中所言，Blackwell价格与此相当。

黄仁勋未透露GPT-4 1.8T MoE基准测试所需GPU数量及能耗成本。据此，我们推算需约10,000个B100 GPU，耗时十天训练，并制作成本分析电子表格。

在这八年中，GPU 价格上涨了 7.5 倍，但性能却提高了 1,000 多倍。因此，现在可以想象使用 Blackwell 系统在十天左右的时间内训练出具有 1.8 万亿个参数的大型模型，比如 GPT-4，而两年前 Hopper 一代刚开始时，也很难在数月内训练出具有数千亿个参数的模型。

现在，系统成本将与该系统两年的电费相当。（GPU 约占 AI 训练系统成本的一半，因此购买 10,000 个 GPU 的 Blackwell 系统大约需要 8 亿美元，运行十天的电费约为 540,000 美元。如果购买更少的 GPU，您可以减少每天、每周或每月的电费，但您也会相应增加训练时间，这会使成本再次上涨。）

你不可能赢，但你也不能放弃。

即便Hopper H100 GPU平台被誉为“史上最成功的数据中心处理器”，黄仁勋在Computex演讲中强调，Nvidia仍需持续奋进。Nvidia，挑战不止！

附注：我们很乐意将 Hopper/Blackwell 的这次投资周期与六十年前 IBM System/360 的发布进行比较，正如我们去年所解释的那样，当时 IBM 做出了至今仍是企业历史上最大的赌注。1961 年，当 IBM 启动其“下一个产品线”研发项目时，它是一家年收入 22 亿美元的公司，在整个 60 年代花费超过 50 亿美元。蓝色巨人是华尔街第一家蓝筹公司，正是因为它花费了两年的收入和二十年的利润来创建 System/360。是的，它的一些部分有些晚了，表现也不佳，但它彻底改变了企业数据处理的性质。IBM 认为它可能会在 60 年代后期带来 600 亿美元的销售额（以我们调整后的 2019 年美元计算），但他们的销售额只有 1,390 亿美元，利润约为 520 亿美元。

抵抗是徒劳的

Nvidia与对手、客户均无法抗拒生成性人工智能的利润与生产力承诺，这一变革已从耳语变为屋顶上的呐喊。

Nvidia蓄势待发，将突破科技极限！凭借250亿美元存款、超千亿收入及潜在500亿存款，引领我们迈向未来。

在激增时期，我们致力于提升性能，降低训练与推理成本，扩展AI功能，惠及每家企业。性能提升，成本同步降低。

更新的 Nvidia 平台路线图：

在 Hopper 一代中，最初的 H100 于 2022 年推出，具有六层 HBM3 内存，并配有一个具有 900 GB/秒端口的 NVSwitch 将它们连接在一起，并配有 Quantum X400（以前称为 Quantum-2）InfiniBand 交换机，具有 400 Gb/秒端口和 ConnectX-7 网络接口卡。2023 年，H200 升级为六层 HBM3E 内存，具有更高的容量和带宽，这提高了 H200 封装中底层 H100 GPU 的有效性能。BlueField 3 NIC 也问世了，它为 NIC 添加了 Arm 内核，以便它们可以执行附加工作。

2024年，Blackwell GPU将搭载八层HBM3e内存，实现1.8TB/s极速传输。它将与NVSwitch 5、800Gb/s ConnectX-8 NIC及Spectrum-X800、Quantum-X800交换机强强联手，共筑高性能网络新篇章。

我们现在可以看到，到 2025 年，B200（上图称为 Blackwell Ultra）将拥有 8 堆叠 HBM3e 内存，每叠有 12 个die高。B100 中的叠层大概是 8 堆叠，因此这应该代表 Blackwell Ultra 上的 HBM 内存容量至少增加 50%，甚至可能更多，具体取决于所使用的 DRAM 容量。HBM3E 内存的时钟速度也可能更高。

Nvidia 对 Blackwell 系列的内存容量一直含糊其辞，但我们在 3 月份 Blackwell 发布会上估计，B100 将拥有 192 GB 内存和 8 TB/秒带宽。随着未来的 Blackwell Ultra 的推出，我们预计会有更快的内存，如果看到 288 GB 内存和 9.6 TB/秒带宽，我们也不会感到惊讶。

Nvidia将于2025年发布Spectrum-X800以太网交换机，搭载六个ASIC，打造无阻塞架构。带宽翻倍，端口带宽或数量也将翻倍。

2026 年，我们将看到“Rubin” R100 GPU，它在去年发布的 Nvidia 路线图中曾被称为 X100，正如我们当时所说，我们认为 X 是一个变量，而不是任何东西的缩写。事实证明确实如此。Rubin GPU 将使用 HBM4 内存，并将有 8 个堆栈，大概每个堆栈都有 12 个 DRAM，而 2027 年的 Rubin Ultra GPU 将有 12 个 HBM4 内存堆栈，并且可能还有更高的堆栈（尽管路线图没有提到这一点）。

我们要等到 2026 年，也就是当前“Grace”CPU 的后续产品“Vera”CPU 问世时，Nvidia 才会推出一款更强大的 Arm 服务器 CPU。NVSwitch 6 芯片与这些芯片配对，端口速度为 3.6 TB/秒，ConnectX-9 的端口速度为 1.6 Tb/秒。有趣的是，还有一种名为 X1600 IB/以太网交换机的产品，这可能意味着 Nvidia 正在融合其 InfiniBand 和以太网 ASIC，就像 Mellanox 十年前所做的那样。

或许Nvidia只是想激发我们的好奇心？2027年，超级以太网联盟或全面支持NIC及交换机，UALink交换机更可能连接GPU，内跨机架无缝。
