MIMO天线安装好后，进行测试是确保其性能和可靠性的关键步骤。本文将对MIMO天线的测试流程进行简要解析，涵盖了测试设备、测试参数、测试方法等事项。

一、测试设备准备

1、矢量网络分析仪（VNA）

多端口VNA：使用多端口矢量网络分析仪（VNA）来测量天线的S参数，包括S11（反射系数）、S21（传输系数）等。

校准：确保VNA经过校准，以减少测量误差。

2、信号发生器和频谱分析仪

信号发生器：用于产生测试信号，确保信号的频率、功率和调制方式符合测试要求。

频谱分析仪：用于分析接收信号的频谱特性，检测信号的失真和干扰。

3、功率计

功率计：用于测量天线的发射和接收功率，确保功率水平符合测试要求。

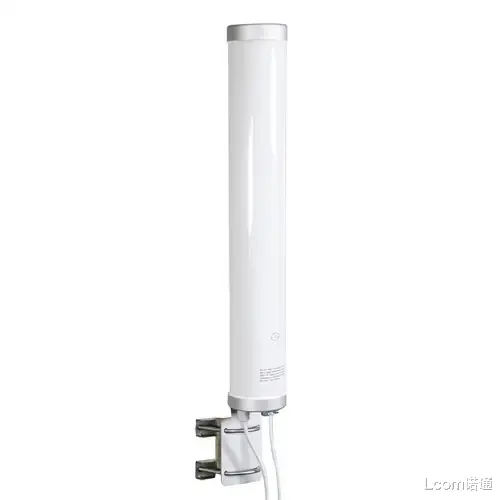

617MHz-4200MHz 3~5dBi 5G MIMO全向户外级天线，2个1英尺（0.3米）长RG58同轴尾线带N型母头连接器

二、测试参数

1、S参数

反射系数（S11）：测量天线的输入阻抗匹配情况，确保天线的反射损耗在可接受范围内。

传输系数（S21）：测量天线之间的传输效率，确保信号在不同天线之间的传输损耗在可接受范围内。

2、辐射特性

方向图：测量天线的辐射方向图，确保天线的辐射特性符合设计要求。

增益：测量天线的增益，确保天线的增益水平符合设计要求。

3、互耦

互耦系数：测量天线之间的互耦系数，确保天线之间的干扰在可接受范围内。

隔离度：测量天线之间的隔离度，确保天线之间的信号隔离良好。

三、测试方法

1、单天线测试

S11测试：使用VNA测量每个天线的S11参数，确保每个天线的输入阻抗匹配良好。

增益测试：使用远场或近场测量技术测量每个天线的增益，确保每个天线的增益水平符合设计要求。

方向图测试：使用旋转平台和远场测量技术，绘制每个天线的辐射方向图。

2、多天线测试

互耦测试：使用VNA测量多个天线之间的互耦系数，确保天线之间的干扰在可接受范围内。

3、MIMO性能测试

吞吐量测试：使用信号发生器和频谱分析仪测试MIMO系统的整体吞吐量。

误码率（BER）测试：使用误码率测试仪测量MIMO系统的误码率，确保误码率在可接受范围内。

信噪比（SNR）测试：使用频谱分析仪测量MIMO系统的信噪比，确保信噪比在可接受范围内。

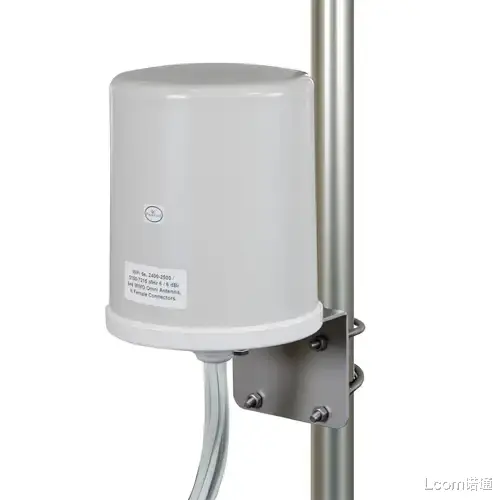

2.4 GHz~2.5 GHz/5.1 GHz~7.2 GHz，6/6 dBi WiFi 6e 6x6 MIMO户外全向天线，6个0.9米长RG58同轴尾线上带N型母头连接器

四、测试步骤

1、准备工作

设备校准：确保所有测试设备经过校准，减少测量误差。

环境准备：确保测试环境符合要求，包括屏蔽室的准备和背景噪声的控制。

2、单天线测试

（1）S11测试：

连接VNA的测试端口到天线的输入端口。使用VNA测量天线的S11参数，记录数据。

（2）增益测试：

将天线放置在远场测试环境中。使用信号发生器和功率计测量天线的增益，记录数据。

（3）方向图测试：

将天线放置在旋转平台上。使用远场测量技术，绘制天线的辐射方向图，记录数据。

2、多天线测试

（1）互耦测试

连接VNA的测试端口到各个天线的输入端口。使用VNA测量天线之间的互耦系数，记录数据。

（2）MIMO性能测试

连接信号发生器和频谱分析仪到MIMO系统的输入和输出端口。测试MIMO系统的吞吐量，记录数据。

（3）误码率（BER）测试

连接误码率测试仪到MIMO系统的输入和输出端口。测试MIMO系统的误码率，记录数据。

（4）信噪比（SNR）测试

连接频谱分析仪到MIMO系统的输出端口。测试MIMO系统的信噪比，记录数据。

五、数据分析

数据记录：记录所有测试数据，包括S参数、方向图、增益、互耦系数、吞吐量、误码率和信噪比等。

数据处理：使用数据分析软件处理测试数据，生成测试报告。
