大家好，我是鱼丝纹，今天聊一下列管式换热器，它是一种常见的热交换设备，其结构主要由以下几个关键部分组成：

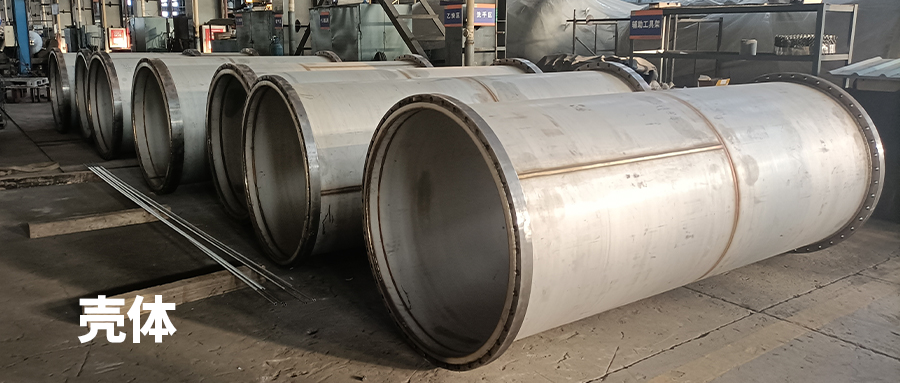

1. 壳体：壳体是列管式换热器的外部框架，通常由高强度、耐腐蚀的材料制成，如普通碳钢、不锈钢等。它的主要作用是保护内部的换热管束，并允许另一种流体在其内部流动，与换热管内的流体进行热交换。
2. 换热管：换热管是列管式换热器的核心部件，负责将热量从一种流体传递到另一种流体。换热管通常由黄铜管、铜翅片管或钢管等导热性能良好的材料制成。它们以平行或螺旋状排列在壳体内，并根据需要设置不同数量的管程。
3. 管板（花板）：管板是固定换热管并连接壳体与换热管的重要部件。它通常由厚钢板制成，具有足够的强度和刚度以承受流体压力和温度变化的影响。管板上开有与换热管数量相等的孔，用于插入和固定换热管。

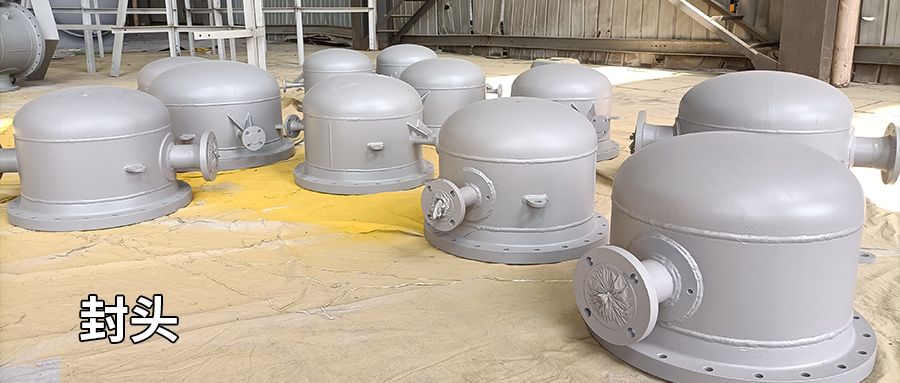

4. 顶盖（封头）：顶盖是列管式换热器的顶部封闭部件，通常由与壳体相同的材料制成。它的主要作用是封闭壳体，防止流体泄漏，并允许流体通过连接管进入或离开换热管。

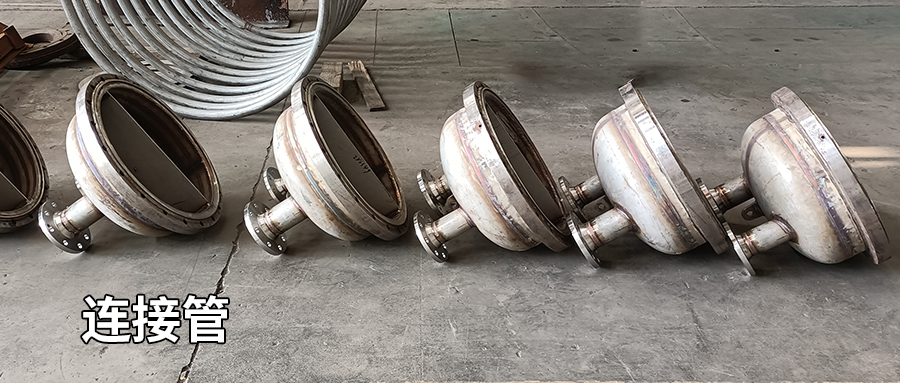

5. 连接管：连接管是连接顶盖与换热管、壳体与外部管道的部件。它们通常由耐腐蚀、高强度的材料制成，以确保流体的顺畅流动和密封性。
6. 折流挡板：折流挡板通常安装在壳体内，用于改变流体的流动方向，增加流体在壳体内的湍流程度，从而提高热交换效率。
列管式换热器的工作原理
列管式换热器的工作原理基于热传导和对流原理。当两种不同温度的流体分别通过换热器的管程和壳程时，由于温度差异，热量会从温度较高的流体通过换热管壁传递到温度较低的流体中。这个过程中，换热管内的流体被称为“管内流体”，而壳体内的流体被称为“壳程流体”。
具体来说，当管内流体流动时，它会将热量传递给换热管内壁，然后热量通过换热管壁的导热作用传递到外壁，再从外壁传递给壳程流体。壳程流体在壳体内流动时，会与换热管外壁接触并吸收热量，从而实现两种流体之间的热交换。
列管式换热器的位置和实际作用
在工业生产中，列管式换热器通常被安装在需要热交换的工艺流程中，如化工、石化、电力、食品等行业。例如，在化工生产中，它们通常被安装在反应器的进出口处，用于加热或冷却反应物；在电力生产中，它们则被安装在锅炉和汽轮机的循环水系统中，用于冷却循环水。它们的主要作用是实现不同液体间的热传导，以适应工业过程中的各种传热规定。
列管式换热器通过热量回收和利用，实现了节能降耗的目的，同时能控制工业生产中液体的温度，给予工艺过程的稳定与可靠。此外，列管式换热器能够适应不同温度、压力和流量条件下的热交换需求。它们可以根据需要进行定制设计，以满足各种复杂工艺过程的要求。

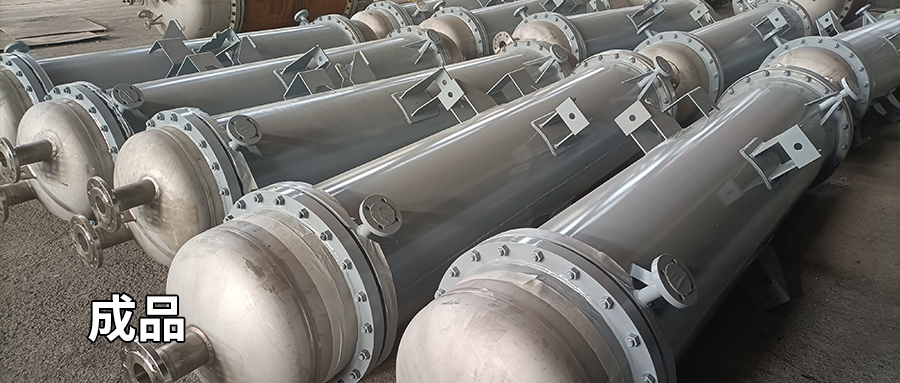

列管式换热器是一种结构紧凑、换热效率高、适应性强的热交换设备。今天的分享就到此结束，非常感谢大家的关注与阅读。
