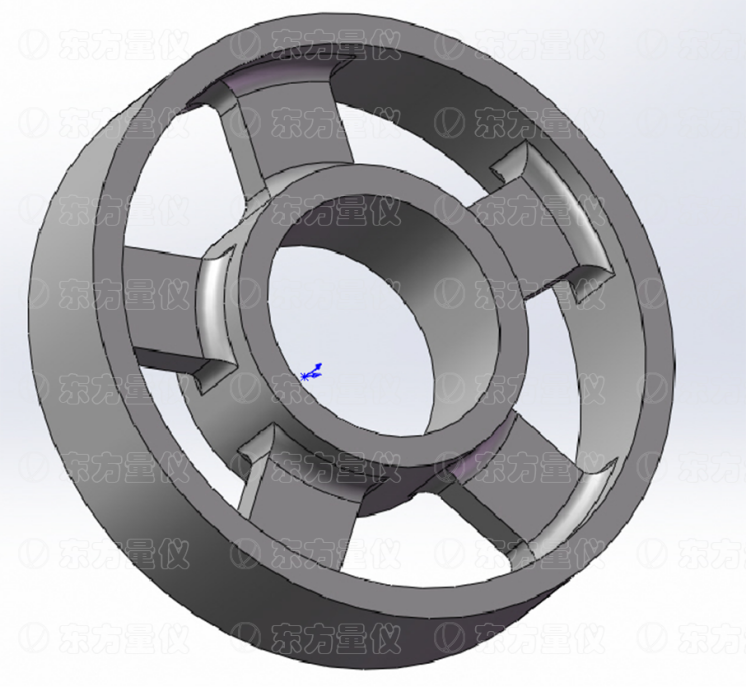

本图为客户要求测量的轮毂内产品示意图。要求测量内孔尺寸。客户同类产品较多，内孔尺寸不一，要求用一个测量台，同时兼容多种内孔尺寸测量。

图1 测量产品示意图

根据测量要求，采用如图所示测量台进行测量。导套根据内孔尺寸配，导套采用螺栓固定在台板上，便于更换。更换不同尺寸产品时，更换导套。测量台下部结构如下图

图2 测量方案示意图

内孔测量统一采用一体式弹性位移传感器A17。2对传感器相互垂直，可测量内孔相互垂直的2个方向的孔径偏差。每个传感器由滑台带动，可沿轴径方向移动。

图3 测量方案示意图

本图为测量时的状态：因为是比较测量，所以要先采用标准样件进行校准，校准各传感器测量时的位置，并定位好，测量仪定零。各传感器回位，取出标准样件。然后可以开始测量产品。通过测量仪，分别记录各传感器偏差值。计算出2个相互垂直方向的孔径偏差，判定产品是否合格。

图4 测量方案示意图

如图，各滑台带动传感器测点收拢或张开，以适应不同内孔尺寸测量要求。更换产品时，只需更换导套即可，其他无需更换。通过控制滑台，改变测量内径尺寸需求。

图5 测量方案示意图

本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器，有效量程：±0.55mm，分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

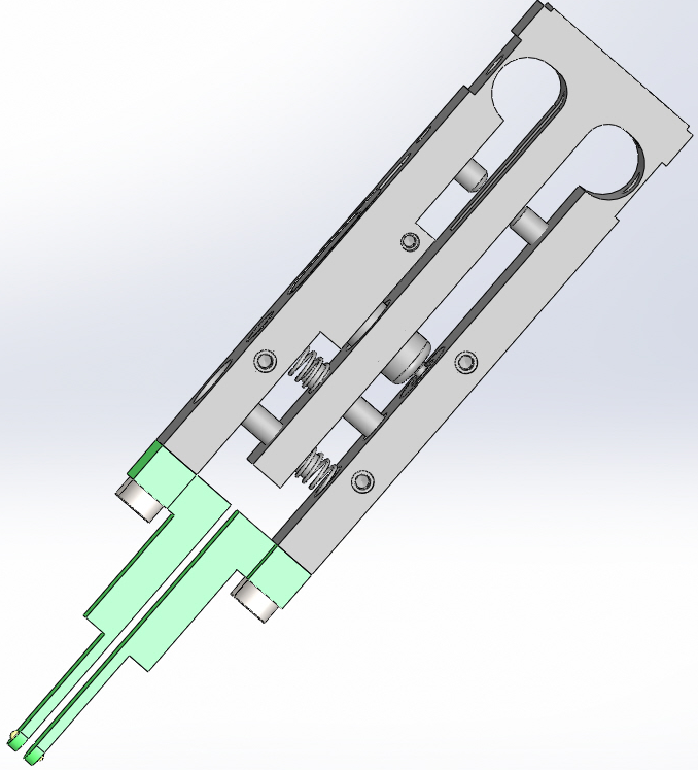

图6一体式弹性位移传感器

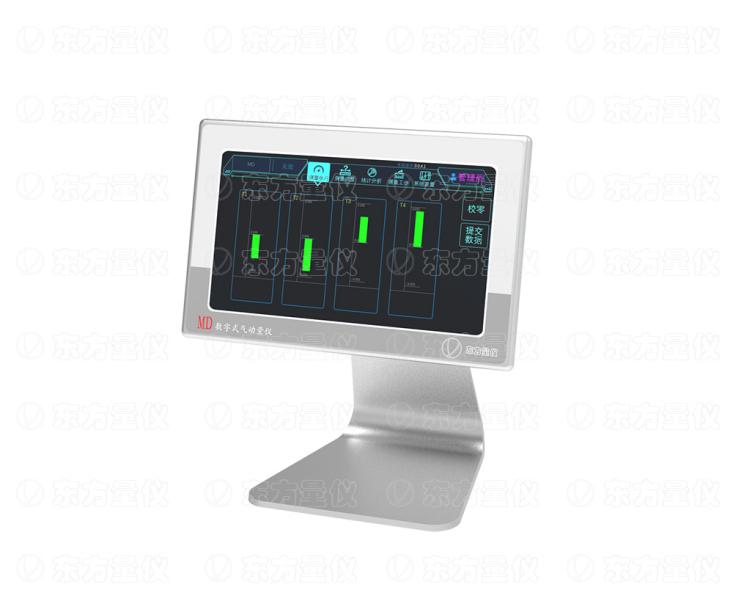

图7 MD综合测量仪

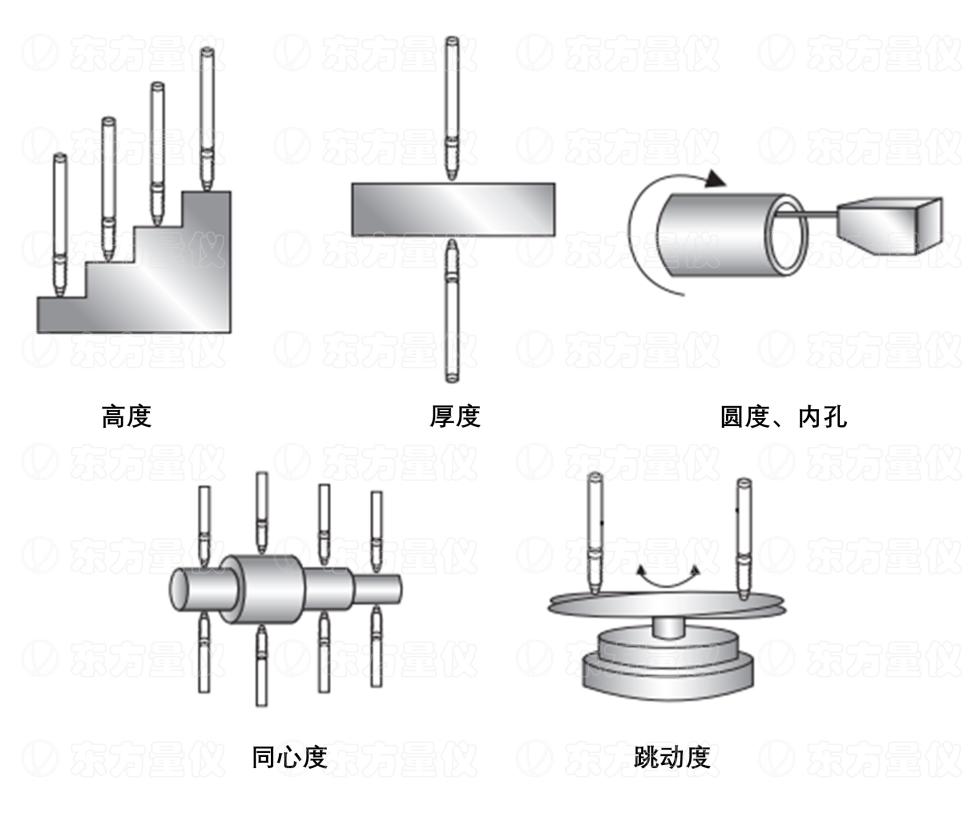

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
