产品阀体中心孔测量方案

东方量仪 2024-05-31 13:38:34

本图为客户的产品示意图,左图为产品模型透明显示,右图为剖视图。要求测量的是右图标记的阀体中心孔尺寸D。中心孔上分段有3个沟槽,确保中心孔测量的精确性,避让沟槽,分别对1、2、3、4位置孔径进行测量。

图1 测量产品示意图

根据客户产品特性,采用如图所示电子塞规结合测量台,进行测量。产品放入固定的位置,丝杆模组带动电子塞规下降,依次进入工件测量孔位进行测量,完成4个位置的测量后丝杆模组上升回位,取出工件。

图2 测量方案示意图

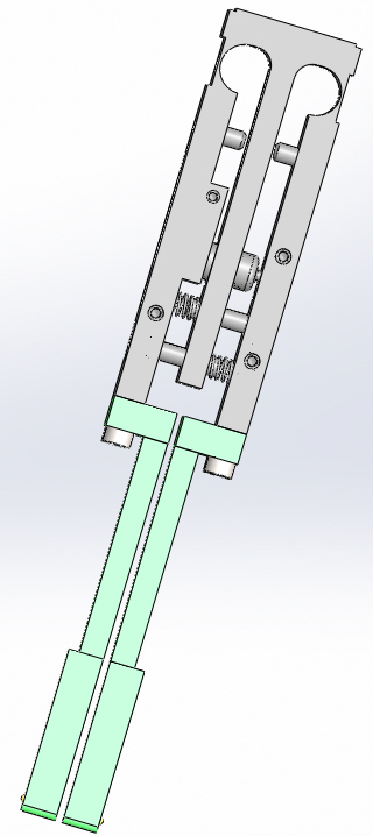

本图为采用的电子塞规其内部就是一个LVDT弹性位移传感器,结合测量仪就能测量并输出孔径的偏差。导套是方便电子塞规进出工件,防止测臂碰撞工件损坏传感器,并与工件内孔配合,提高测量精度。右图所示为内部LVDT传感器带测臂。电子塞规及配套测量仪,测量产品前,首先需采用基准尺寸左右大小不同样规进行线性校准;随后用同基准尺寸一样的样件,对电子塞规校对,测量仪定零。校准后就可以直接测量产品了。

图3 测量方案示意图

本图为放上工件后,正常测量时的状态。工件放入定位处,丝杆模组带动电子塞规进入测量位置(如图所示位置),开始第一个位置的孔径测量。然后丝杆模组继续下行,依次测量2到4位置的孔径。

图4 测量方案示意图

本图为依次测量2、3、4位置的孔径部分截图。分别记录各位置段测量传感器偏差值:T1、T2、T3、T4。取中间最大和最小值:Tmax、Tmin。那么该阀体中心孔的尺寸,上下极限偏差就是:-Tmin/-Tmax。

图5 测量方案示意图

本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器,有效量程:±0.55mm,分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

图6一体式弹性位移传感器

图7 MD综合测量仪

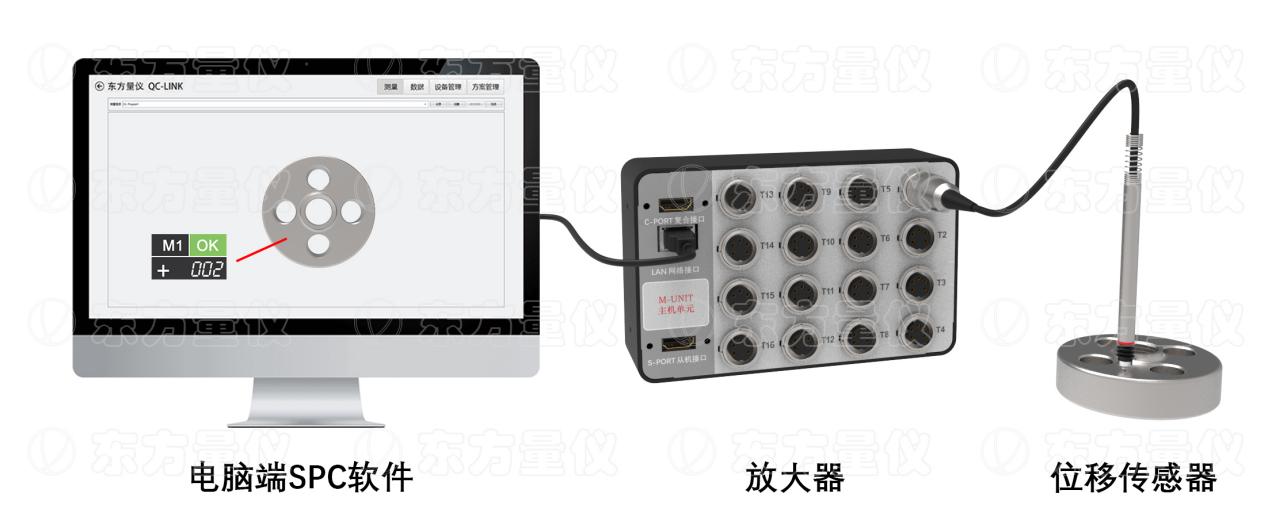

对于加工件的几何尺寸测量,比如高度、长度、厚度以及圆度、同心度、跳动度等,都可以采用位移传感器,结合信号处理放大器,对工件进行测量。测量的结果可以由电脑端SPC软件读取,以Excel格式保存,进行常规的统计分析,或者上传数据库等操作。
