PCIE介绍

PCI Express，或简称为PCIe，是一种高速、高带宽的串行互连技术，专为连接计算机主板上的各类外设设计，如显卡、声卡、网卡、固态硬盘控制器等。它是对传统PCI总线技术的卓越升级，自2000年代中期起，逐渐取代了PCI和AGP等旧有线技术，确立了新的行业标杆。以下是PCIe技术的几个核心特性：

1. 高速传输：PCIe采用点对点的连接方式，无需共享总线，数据传输速度快，最高可达每秒32GB。

2. 双向传输：PCIe支持双向传输，可同时进行输入和输出操作，提高设备性能。

3. 热插拔：PCIe设备支持热插拔，即在系统运行时插入或移除设备，不会对系统造成影响。

4. 扩展性强：PCIe接口数量灵活，可根据需求增加或减少，满足不同设备的连接需求。

5. 兼容性好：PCIe兼容现有的PCI和AGP设备，方便用户升级。

6. 节能环保：PCIe设备功耗低，有利于降低能耗，符合绿色环保理念。

物理层与电气规范

PCIe采用点对点的串行连接，每个通道（Lane）可单向传输数据。通道数范围从1到更多，通常以“x16”、“x4”等表示，代表16或4个通道。这种设计让数据传输更高效，满足不同需求。

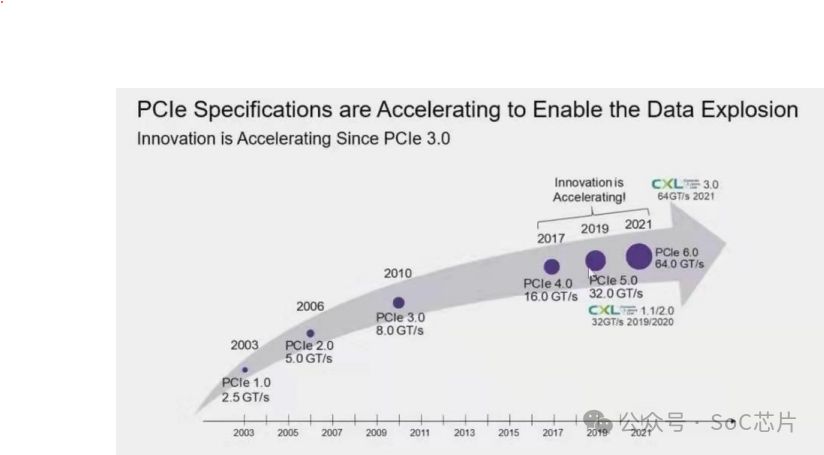

•速度： 每代技术的速度不断演进，PCIe 1.0提供2.5GT/s（Gigatransfer per second）每个lane，而PCIe 4.0已达到16GT/s，PCIe 5.0更是达到32GT/s。速度乘以通道数和编码效率（大约8b/10b编码）转化为实际带宽。

PCIe 6.0提供了每通道64 GT/s（Gigatransfers per second）的原始传输速率，是PCIe 5.0的两倍。对于最常见的x16配置（16通道），理论最大带宽可达到1256GB/s，而x32配置则高达512GB/s。

逻辑层

全双工通信：PCIe实现双向数据流，即发送与接收同步进行，打破PCI的半双工局限。先进错误检测与纠正：内置纠错机制，保障数据完整无缺。

•热插拔：支持热插拔，可以在系统运行时添加或移除设备。

总线架构

Root Complex：作为PCIe总线的起始点，Root Complex通常被集成在主板南桥芯片内，负责设备配置和通信的管理。

•Endpoint：设备，如显卡或网卡，是Endpoint，直接连接到总线上。

应用与兼容性

•版本兼容：各版本的PCIe卡可适配相应槽口，但速度受最低版本限制。例如，PCIe 4.0卡在3.0槽中，仅能达到3.0的速度。

未来趋势

随着技术发展，PCIe继续演进，如PCIe 6.0在速度和能效上再次大幅提升，同时支持更多新特性，如更灵活的拓扑结构和低功耗电，为下一代高性能计算、数据中心和AI、图形处理等应用奠定基础。

PCIe 7.0（Peripheral Component Interconnect Express 第七代）的具体规范尚未正式公布或被广泛讨论。技术标准的迭代通常随着行业需求、技术进步和市场趋势的发展而推进，考虑到PCIe 6.0的推出时间及规格，预计PCIe 7.0在未来几年内不太可能成为讨论的焦点。然而，基于技术发展的趋势和前几代PCIe的演进，我们可以推测PCIe 7.0可能包含的特征或改进方向：

"PCIe每代升级，带宽显著提升。PCIe 6.0已达64 GT/s每通道。展望未来，PCIe 7.0有望实现翻倍至1256 GT/s每通道的高速传输，满足大数据量、高性能应用的需求。"

"2. 高效节能：技术进步使新版本产品更注重能效，如精细电源管理和低功耗设计，满足绿色计算与移动设备需求。"

"3. 卓越的兼容性与前瞻性：既保留前代设备的完美对接，又引入新机制，确保新旧设备在新标准下均能释放卓越性能。”

4. 卓越的物理层和信号技术：为实现更高的数据速率，我们需要更先进的信号传输、编码技术，以及优化的噪声抑制和干扰管理，确保信号的稳定与完整。

5. 拓扑结构与互连灵活性：持续优化，支持更复杂系统设计，如多主机-设备连接、高级切换和路由技术。适应大型数据中心及高性能计算架构需求。

6. 安全与管理：我们强化了数据保护，引入硬件级安全防护，并配备更智能的系统管理和诊断工具，以应对不断升级的安全挑战和满足维护需求。

PCIe总线采用串行连接方式，并使用数据表Packet进行数据传输。

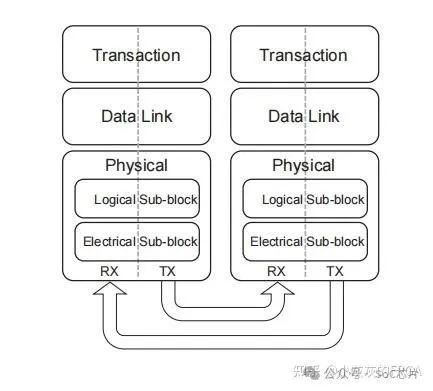

接收端的数据需要通过物理层、数据链路层和事务层，最终到达核心层。

事务层对PCIe总线进行管理，主要采用与PCI总线兼容的总线事务方式。这些事务通过Switch等设备转发至其他PCIe设备或RC。同时，RC也能通过这些总线事务来访问PCIe事务。

事务层负责从PCIe设备核心层接收数据，封装为TLP后发送至数据链路层。同时，它也从数据链路层接收报文，并将其转发至PCIe设备的核心层。

数据链路层保证来自发送端事务层的报文可靠、完整地发送到接收端的数据链路层。

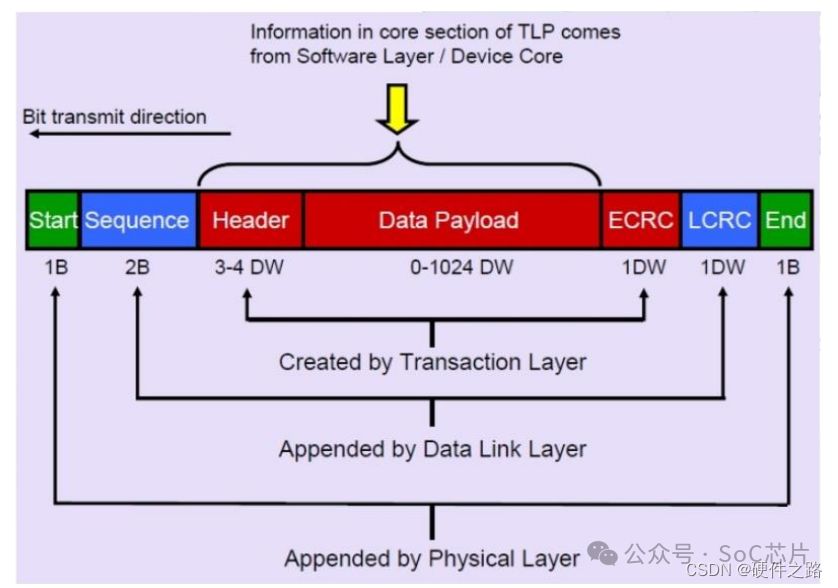

事务层报文在穿越数据链路层时，将携带Sequence Number前缀和CRC后缀。数据链路层通过ACK/NAK协议，确保信息传递的可靠性。

物理层，PCIe总线的基础，将各类PCIe设备紧密相连。它为设备间的数据交换提供传输媒介，确保数据传送的可靠性，营造稳定的物理环境。

PCIe总线的物理层构建了LTSSM（链路训练与状态机）状态机。通过此状态机，PCIe链路能有效地管理自身的连接状态，执行链路训练、恢复以及电源管理等关键任务。

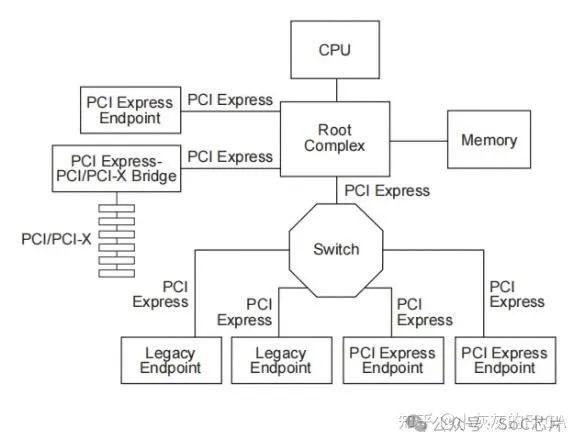

一个层次结构实例，包含RC、多个I/O设备端点、Switch及PCI Express至PCI/PCI-X桥接器。所有这些组件都通过PCI Express总线紧密相连，构建了一个高效运行的系统。

1、RC——Root Complex

将PCIe总线端口、存储器控制器等外部设备接口统一集成为Root Complex（RC），实现高效简洁的设备连接。

2、Switch

PCIe链路必须使用Switch扩展PCIe链路后，才能连接多个设备。

在PCIe总线中，Switch由一个上游端口和2-n个下游端口组成。

在一个Switch中可以与RC直接获间接相连的端口为上游端口。

下游端口一般与EP相连，或者连接下一级Switch继续扩展PCIe链路。

Switch的核心由众多PCI-to-PCI桥构成，每个上游和下游端口都对应一个虚拟PCI桥。因此，Switch的端口数量直接决定了其内部的虚拟PCI桥和PCI桥配置空间的数量。

Switch需解决PCIe总线的QoS问题，对不同优先级的数据报文进行差异化处理。通过多通路VC技术，为数据报文设定3位TC(Traffic Class)标签，实现8种优先级分类。让每一份数据，都能得到应有的重视。

3、基于VC和端口的仲裁机制

探索Switch的奥秘：Egress端口，数据的出发站，承载着信息的离开；Ingress端口，数据的归宿地，见证着信息的进入。这就是Switch的核心，简洁而深邃。

为了解决Switch中的冲突，必须处理端口仲裁和路由选择问题。当来自不同入口的报文同时到达同一出口时，需要进行端口仲裁。

三种端口仲裁方式：

一是Hardware-fixed仲裁测量。采用固化的RR仲裁方法。

二是WRR仲裁策略，加权的RR仲裁策略。

"Time-Based WRR仲裁策略，即基于时间片的WRR策略，将PCIe总线划分为若干时段。每个端口占用一个时段，根据其使用时段的长短进行权重分配。此策略旨在实现公平高效的带宽管理。”

VC仲裁，即基于虚拟通道的数据报文仲裁，根据各通道的利用情况做出裁决。PCIe总线设定了三种仲裁机制：严格的优先级仲裁，循环轮询仲裁以及加权循环轮询仲裁。这三大机制确保了数据传输的高效稳定。

每个PCIe功能都配备了4KB的配置空间。前256字节遵循PCI标准，而余下的部分则属于PCIe扩展配置空间。这为设备提供了丰富的定制和扩展可能性，以满足各种高级应用需求。

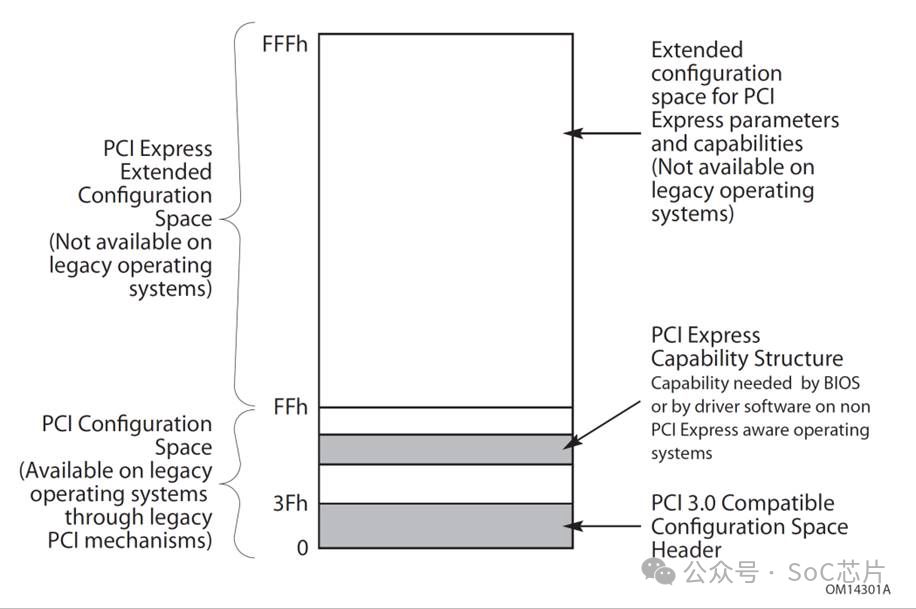

PCIe配置空间如下图所示，地址范围为0x000～0xfff。

软件通过配置空间，实现设备状态的精准控制与实时检查。PCI兼容配置，支持CAM或ECAM访问；而PCIe扩展配置，仅能通过ECAM访问。

PCIe Enhanced Configuration Access Mechanism (ECAM)，是实现在内存空间中直接访问PCIe配置空间的创新机制。它将PCIe的配置空间映射到内存，让内存访问变得更加便捷高效。

PCIe具备与需使用I/O空间的传统设备兼容的I/O能力。然而，未来的PCIe规范修订版可能会限制其I/O空间的使用。

探索memory的地址空间，即MMIO空间，32位平台可达4GB。此内存空间与主存（Main Memory）截然不同，两者概念各异。

下图揭示了一种通用的内存与I/O映射机制。其规模受系统可用地址范围（通常由CPU的可寻址能力界定）的影响。在PCIe架构中，支持的内存地址最大可达64比特。图中所展示的仅是端点(EP)声明使用的MMIO和IO，然而，这种能力并非EP独有。对于Switch和RC来说，这同样是一种常见的功能，它们内部也存在可以通过MMIO和IO地址访问的设备特定寄存器。这一特性使得设备间的通信更为高效，进一步优化了系统性能。

图4-1揭示了PCIe设备所声明的两种MMIO类别：可预取MMIO（P-MMIO）和不可预取MMIO（NP-MMIO）。可预取空间具备两个鲜明的特性，明确且重要。

·允许写合并（Write merging is allowed）

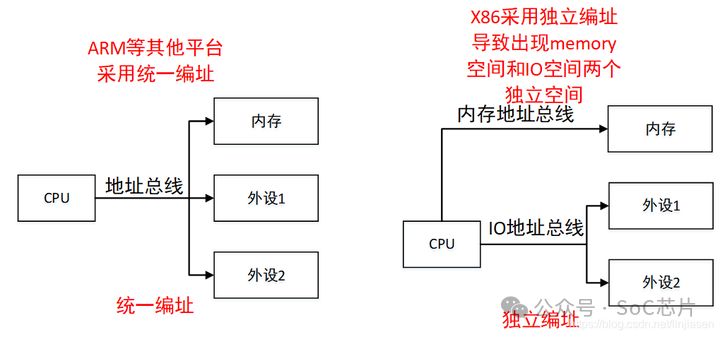

X86通过独立编址，将内存操作与外设IO操作进行分离，实现了内存空间和IO空间的明确划分。相较之下，ARM则采用统一编码的方式。

Message Space，专为满足设备间及设备与系统软件之间的异步通讯需求而设计。它用于传输控制、状态变更通知、错误报告等非数据传输目的的通讯，是PCIe架构实现高级功能和管理控制的核心机制。以下是Message Space的主要特点：

功能与用途：

错误报告系统：该系统主要处理两类错误，即不可纠正的错误和可纠正的错误。具体包括Link、Completer错误、Poisoned TLP和Flow Control Protocol等。这些错误信息会通过Message Space传递给系统软件进行相应的处理。我们的目标是确保系统的稳定运行，减少错误发生的可能性。

电源管理：利用Message Space实现设备状态变更通知（包括进入或退出低功耗模式）及电源状态请求等电源管理事件的传递和命令执行。

3. 热插拔管理：设备插入或移除时，通过Message Space实时通知系统，确保操作系统安全、高效地响应，实现设备配置的无缝切换。

4. 虚拟化助力：借助Message Space，在支持的虚拟化环境中传递SR-IOV设备直通和虚拟功能配置等控制信息。

实现方式：

引入Message Signaled Interrupts的PCIe，革新了传统的INTx中断线。这一机制通过Message Space，实现了中断信息的高效传输，让数据处理更加流畅。让我们一起迎接这个创新的PCIe时代，开启高效稳定的计算新篇章。

优化后：Message Headers是PCIe TLP（事务层数据包）的一部分，它负责标记并定向Message Space的事务。这就像网络中的GPS，确保信息准确无误地找到目的地。

结构造与控制：

访问和使用Message Space通常由Root Complex或Switch管理，确保了系统层面的统一控制和高效处理设备间的通讯。同时，它也支持系统软件（如驱动、OS）实时响应和控制设备状态。

PCIe Message Space，作为PCIe架构的关键通道，确保设备管理、错误报告、电源管理及热插拔等操作的流畅进行。它极大地提升了系统层面的控制力和灵活性，是不可或缺的重要组件。

PCI Express(PCIe)的基地址寄存器（BAR），是配置空间的关键元素，它决定PCIe设备如何映射到系统内存或I/O空间。这一机制实现了直接内存访问（DMA）和中断处理。以下是关于BAR的详尽解读：

基本概念

位置：PCIe设备配置范围0x10至0x24（共6个），配备最多6个BAR寄存器，界定设备地址空间大小与类型。

"BAR类型：可选择内存映射（Memory Mapped）或I/O映射，由BAR寄存器的最低位决定。"

工作流程

2. 地址分配：系统写入全1（或全F）至每个BAR，以确定设备所需空间。设备回应实际大小，据此进行地址分配。

4. 类型：BAR0主要应用于内存映射，其余BARs则可服务于配置空间、I/O或扩展ROM映射等需求。

高级特性

•虚拟化：SR-IOV允许BAR虚拟化，设备直通或分割，提升虚拟机的I/O性能。

•电源管理：BARs还与设备电源状态关联，控制何时可访问地址空间。

总结

PCIe Base Address Register，作为设备与系统资源间的纽带，确保数据传输的高效性。随技术发展，其功能和灵活性持续增强，能支持更多高级应用，如大内存映射、虚拟化及高性能I/O。

在系统中，每个设备的地址空间需求各异。例如，某设备需通过IO地址空间访问256字节的内部寄存器/存储，而另一设备则需通过MMIO访问16KB的内部寄存器/存储。灵活满足各类设备需求，实现高效运行。

PCI设备无法自行决定其内部位置的访问地址，这一决策权归于系统软件，如BIOS和操作系统内核。因此，设备需向系统软件提供一种方式，以便确定其地址空间需求。一旦软件掌握了设备的地址空间需求，并确认其可满足，便会为设备分配一段可用的地址范围及相应的地址空间类型（IO、NP-MMIO、P-MMIO）。

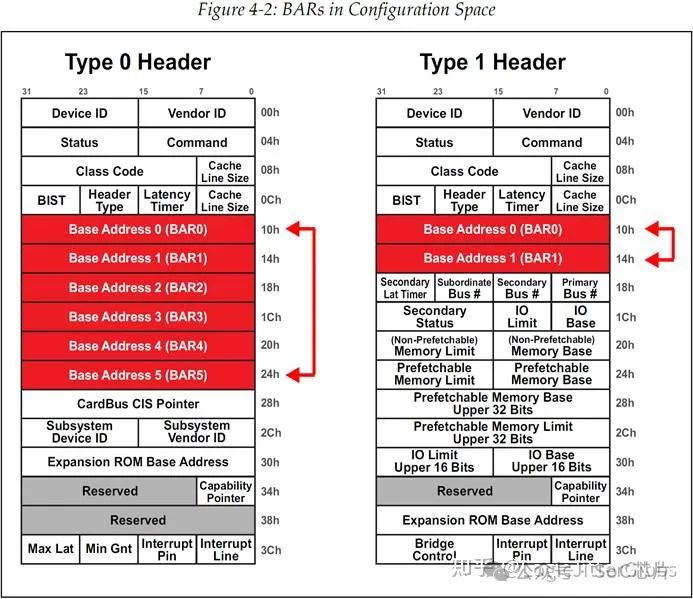

这些都是通过配置空间Header中的基地址寄存器BARs（Base Address Registers）来完成的。如图 4‑2所示，一个Type 0 Header拥有6个可用的BAR（每个大小为32bit），而一个Type 1 Header只拥有2个BAR。Type 1 Header是存在于所有Bridge设备中的，这意味着每个Switch端口和RC端口都会拥有1个Type 1 Header。Type 0 Header只存在于非Bridge设备中，例如EP。关于这里的一个例子可以参阅图 4‑3。

图 4‑2配置空间中的BARs

系统软件首要任务是确定设备地址空间的规模与类别。设备设计者需了解内部寄存器/存储的总规模，以供IO或MMIO访问。同时，他们还需掌握寄存器访问方式对设备工作的影响（如读取操作是否产生副作用）。这将决定设备应采用无副作用的可预取MMIO，还是具有副作用的不可预取MMIO。获取这些信息后，设备设计者通过固定BARs的低位bit来指示所需地址空间的大小和类型。

BARs的高阶比特位可供软件写入。一旦系统软件通过检查BARs的低阶比特位，确定了设备所需的地址空间规模和类别，便会将分配给该设备的地址范围基址写入BAR。由于一个EP（使用Type 0 Header）拥有6个BARs，它最多可请求6个独特的地址空间。然而，实际场景中请求6个不同地址空间的情况并不常见。大多数设备通常会请求1至3个不同的地址范围。

并非所有BARs都必须实施。若设备无需使用全部BAR映射其内部寄存器，过剩的BARs将被固定为全0，以此向软件传达这些BARs未实现的信息。

一旦BARs完成编程，设备内的内部寄存器或本地内存便可通过该地址范围实现访问。当设备检测到一个请求事务的地址映射至其对应的BAR时，它会自动接收此请求，因为该设备正是请求的目标对象。

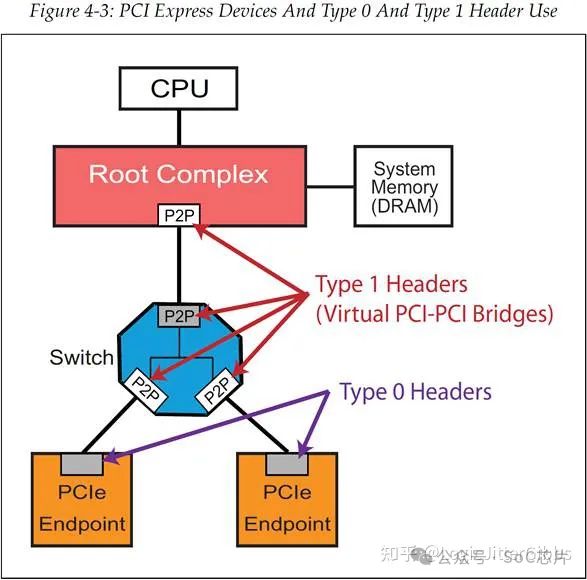

图4‑3 PCIe设备中对Type 0、Type 1 Header的用法

图4-4揭示了构建BAR的基步骤，本例中，请求了一块4KB大小的不可预取内存（NP-MMIO）。图中展示了BAR配置过程中的三个关键节点。精简而专业，引领您深入理解BAR设置的精髓。

\1. 在图 4‑4中的（1），我们可以看到BAR处于未初始化的状态。设备的设计者已经将低位bit固定为一个数值，来指示需要的memory的大小和类型，但是高位bit（可写可读的）则仍然是用X来表示，这代表它们的值还未知。系统软件将会首先把每个BAR都通过配置写操作来将可写入的bit写为全1（当然，被固定的低位bit不会受到配置写操作的影响）。在图 4‑4的（2）中展示的BAR就是处于第二阶段的样子，除了被固定的低位bit以外，所有的bit都被写为1。

全1操作的目标是确定最低可写入比特（least-significant writable bit），也就是那个指示所需地址空间大小的比特位置。以本例为例，最低可写入的比特位于第12位，因此这个BAR需要请求2的12次方（即4KB）的地址空间。反之，如果最低可写入的比特位于第20位，那么这个BAR就需要请求2的20次方（即1MB）的地址空间。通过这种方式，我们可以精确控制和管理地址空间的需求。

在软件将BARs中所有可写bit都设为1后，会从BAR0开始按序读取每个BAR的数值，以确定各BAR所需的地址空间大小和类型。表4-1详细列出了本例中对BAR0配置读的结果。

在流程的尾声，系统软件为BAR 0分配一个地址范围。因为软件已经掌握了BAR 0所需的地址空间规模和类别。图4-4（3）描绘了BAR位于第三阶段的样貌，此时系统软件已将一块地址区域的起始地址写入BAR 0中。在本示例中，这个起始地址被设定为F900_0000h。

至此，BAR 0配置已成功完成。一旦软件激活命令寄存器（Command register，偏移地址04h）中的内存地址译码（memory address decoding），该设备将接受所有位于F900_0000h至F900_0FFFh范围内的4KB memory请求。让我们共同见证这一创新技术为我们的生活带来的便捷与高效！

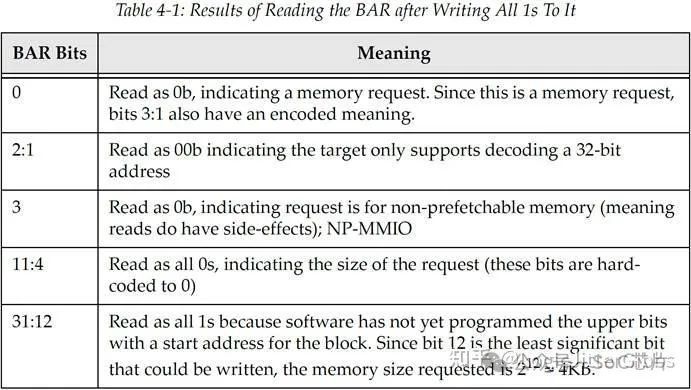

表 4‑1对BAR 0写入全1后再读取BAR 0时的结果

图 4‑4设置建立32bit不可预取内存的BAR

在上一个示例中，我们探讨了通过BAR 0来申请不可预取内存地址空间（NP-MMIO）。现在，请参阅图4-5，我们将看到BAR 1和BAR 2如何协同工作，以申请一块64MB的可预取内存地址空间。

这里采用了两个连续的BAR，原因在于该设备支持使用64位地址进行内存空间请求。这意味着，如果需要，软件分配给它的地址空间可以超越4GB的边界（虽然并非必要）。由于地址长度为64位，因此必须同时使用两个连续的BAR。

跟上面一样，将BAR在配置过程中分为3个节点：

1. 在图 4‑5中的（1），我们可以看到一对BAR都处于未初始化的状态。设备的设计者已经将低位BAR（在本例中为BAR 1）中的低位bit固定为一个数值，来指示需要的memory的大小和类型，但是高位BAR（BAR 2）中的bit则都是可读可写的，没有被固定。系统软件的第一步就是把每个BAR都通过配置写操作来将可写入的bit写为全1。在图 4‑5的（2）中展示的BAR就是处于第二阶段的样子，除了BAR 1中被固定的低位bit以外，所有的bit都被写为1。

2. 如上一个例子所述，系统软件已经评估过BAR 0。因此软件的下一步就是读取下一个BAR（BAR 1），并对其进行评估，以此来确定设备是否正在请求更多的地址空间。一旦BAR 1被读取，软件就会发现设备正在请求更多的地址空间，并且所请求的地址空间类型为可预取内存地址空间（P-MMIO），这个地址空间可以被分配为64bit地址范围的任何一个位置。由于这个地址空间请求支持64bit地址，那么下一个连续相连的BAR（本例中为BAR 2）就会被当做是BAR 1的高32bit。因此软件也会读取BAR 2的内容。然而，软件并不会对BAR 2进行像对BAR 1一样的低位bit的评估，因为软件仅仅是将BAR 2简单的当做BAR 1发起的64bit地址请求的高32bit。表 4‑2中总结了本例中对两个BAR都写入全1后再进行配置读的读取结果。

3. 这个过程中的最后一步就是系统软件为这一对BAR分配一个地址范围，因为对于软件来说现在已经知道了这一对BAR请求的地址空间的大小和类型。图 4‑5的（3）中展示了这两个BAR处于第三阶段的样子，软件已经通过两次配置写操作将分配的地址区域的64bit起始地址写入BAR 1与BAR 2的组合体中。在本例中，高位BAR的bit 1（BAR pair的bit 33）被置为1，低位BAR的bit 30（也是BAR pair的bit 30）也被置为1，这表示其实地址为2_4000_0000h。两个BAR中所有其他的可写bit都已被清零。

至此，BAR Pair（即BAR 1和BAR 2）的配置已圆满完成。一旦软件激活命令寄存器（Command register，位于偏移地址04h）中的内存地址译码，该设备将能够响应所有位于2_4000_0000h至2_43FF_FFFFh区间（总计64MB）的memory请求。

图 4‑5设置建立64bit可预取内存的BAR

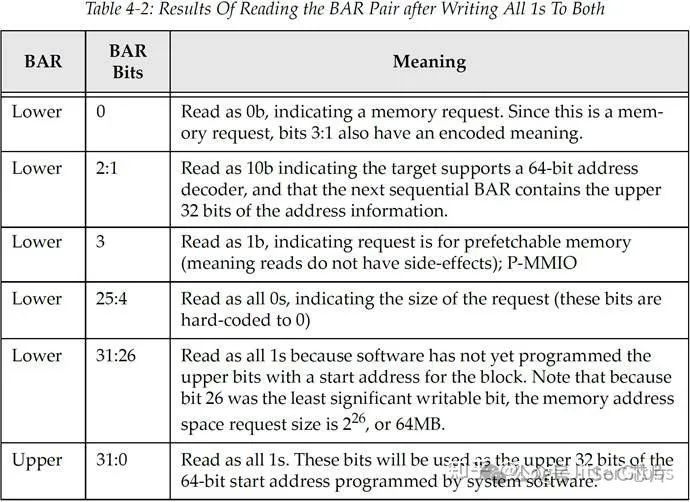

表 4‑2将两个BAR都写入为全1后的读取结果

在前述示例基础上，假设当前Function仍需IO空间。如图4-6所示，请求的BAR（本例中为BAR 3）配置过程中划分为3个节点。

在图4-6的(1)部分，我们可以看到BAR 3处于初始状态。系统软件已将所有BAR写入全1（仅影响可写的bit，不可写部分不受影响），并对由BAR 0、BAR 1和BAR 2组成的BAR Pair进行了评估。现在，软件将继续检查设备是否还需要通过BAR 3来请求更多地址空间。图4-6的(2)部分展示了BAR 3被写入全1后的状态。

在解析了BAR 3的内容后，软件能准确识别出该地址空间请求所需的是256byte大小的IO地址空间。接着，软件会为设备分配一个相应的IO地址空间范围，并将此范围的起始地址写入BAR 3。如图表4-6中的状态（3）所示，BAR 3已完成起始地址的写入。以本例来说，设备的起始地址为16KB，因此bit 14被设定为1，即基地址为4000h，其余高位bit则清零。

至今，BAR 3的配置已圆满完成。一旦软件激活命令寄存器（位于偏移地址04h）中的IO地址译码，该设备将全面接受并响应位于4000h-40FFh（256字节范围）内的IO事务。

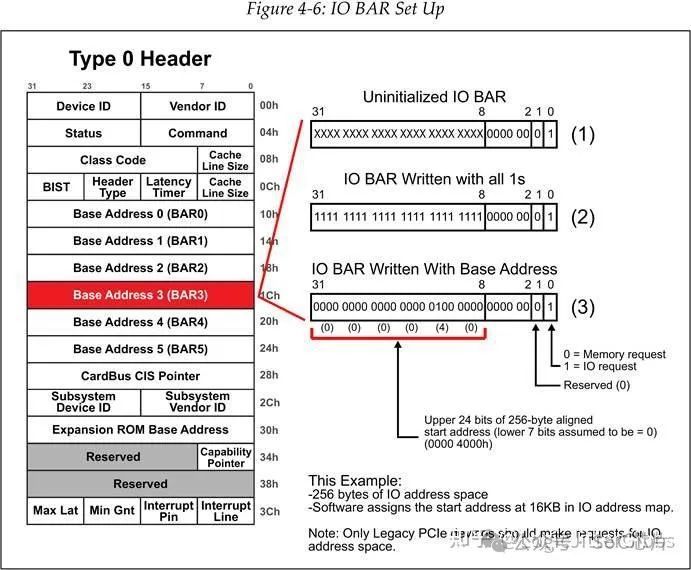

图 4‑6 IO BAR的设置建立

表 4‑3 IO BAR被写入全1后再读取的读取结果

在解析了前三个案例后，我们清晰地看到，软件需按顺序评估BARs：从BAR 0到BAR 1，再到BAR 2，最后是BAR 3。

大多数时候，Function并不需要启用全部的6个BAR。即使是在我们上面举的例子中，也仅仅是使用了6个BAR中的4个。如果上面例子的基础上并不需要继续请求更多的地址空间，那么设备的设计者需要将BAR 4和BAR 5的所有bit都强制固定为全0。这样的话，即使软件也对BAR 4和BAR 5用配置写来写入全1，BAR 4和BAR 5的值（全0）也不会受到配置写的影响。在对BAR 3进行完评估（evaluate）之后，软件需要继续去评估BAR 4。一旦软件检测到BAR 4中没有bit被置为1（因为BAR 4的所有bit都被强制固定为0），软件就知道这个BAR并没有被使用，然后继续去评估下一个BAR（也就是BAR 5）。

尽管软件可能发现某个BAR未被使用，但所有BAR仍需全面评估。在PCI或PCIe规范中，并未规定首个请求地址空间的BAR必须为BAR 0。设备设计者可按需选择BAR 4作为首个地址空间请求的BAR，同时将BAR 0至BAR 3和BAR 5的所有位强制固定为0。这一做法进一步强调了软件需按顺序评估Header中的每个BAR。

在PCIe协议的2.1版本中新加入的一个特性，支持改变BAR中所请求的地址空间的大小，这种特性是通过在扩展配置空间内定义一个新的能力结构（Capability Structure）来实现的。新的Capability Structure使得Function能够公布（advertise）它可以操作的地址空间的大小，然后让软件根据实际可用的系统资源来选用Function所公布的地址空间大小中的某一种。例如，如果一个Function理想情况下要拥有2GB的可预取内存地址空间（Prefetchable Memory Address Space），但是它也可以只使用1GB、512MB或者256MB的P-MMIO进行操作，假如说系统软件无法容纳更大的、大于256MB的地址空间请求，那么系统软件应该就只能使Function请求256MB的地址空间。

PCIE设备与系统内存交互时，outbound代表从CPU到设备的数据传输方向；而inbound则表示从设备到RC（CPU端）的数据传输路径。当CPU读写RC端的寄存器时，这属于偏上系统的操作范畴，不归类为inbound或outbound。

PCI Express (PCIe) Single Root I/O Virtualization (SR-IOV) 是一种技术，允许一个PCIe设备（如网络适配器、GPU等）呈现为多个独立的逻辑设备，即虚拟功能（Virtual Functions, VFs），以供多个虚拟机（VMs）或容器直接访问，而无需通过软件模拟层（如hypervisor）。这项技术在提升I/O性能、降低虚拟化环境中的I/O延迟方面发挥重要作用。SR-IOV标准允许在虚拟机之间高效共享PCIe设备，并且共享是在硬件中实现的，可以获得与硬件一致的I/O性能。物理功能（Physical Function，PF）,PF 包含SR-IOV功能结构，用于管理SR-IOV功能。PF是PCIe功能的全集，可以像任何PCIe设备一样被发现、管理和处理。PF 拥有完全配置资源，可以用于配置或控制PCIe设备。虚拟功能（Virtual Function，VF）,与PF关联的一种功能。VF是一种轻量级的 PCIe功能，可以与物理功能及与同一物理功能关联的其他VF共享一个或多个物理资源。VF仅允许拥有用于其自身行为的配置资源。

SR-IOV技术，实现虚拟机间PCIe设备的高效共享，提升设备性能。每个SR-IOV设备可拥有数百个与主功能PF关联的虚拟功能VF，实现I/O硬件虚拟化，直接访问硬件，绕过Hypervisor。此技术降低硬件成本，通过硬件资源共享，减少适配器数量，降低功耗。同时，简化布线需求，减少交换机端口，实现运维成本和开销的全面节省。SR-IOV，是您追求高效、节能、经济的理想选择。

核心概念

SR-IOV的每个物理设备都至少配备一个PF，这是完全配置的PCIe功能。它管理资源分配、配置和初始化，包括VFs的生成与删除。这确保了设备的高效运行，提升了性能与稳定性。

2. Virtual Function (VF): VFs，轻量级功能从PF中剥离。每个VF独享PCIe配置空间，可分配至独立虚拟机或应用。虽不具完整配置力，但提供必要数据传输功能，降低资源占用和管理开销。

VFs实现虚拟机与硬件的直接交互，跳过了hypervisor的I/O堆栈，有效降低了I/O处理延迟，加速数据传输。对于高性能计算、网络密集应用和图形加速等场景，这一优势至关重要。

工作原理

管理员通过PF进行硬件配置，为各虚拟机创建并分配VFs。每个VF在虚拟环境中如PCIe设备般独立，拥有自己的ID和中断。SR-IOV技术确保VF资源（如内存、中断）的隔离，避免单一VF资源过度消耗影响其他VF或系统性能。

驱动无缝对接：虚拟机内的驱动直接与VF通信，无需模拟层介入，大大提升效率。关键在于，驱动必须能直连VF交互。

优势与应用场景

优化后：适用于追求极致I/O性能的环境，如数据中心、云计算、高性能计算集群等，同样适合金融交易系统与游戏服务器。

注意事项

•兼容性：并非所有PCIe设备都支持SR-IOV，需要硬件和驱动的支持。
