同度物探SSP地震散射剖面系统是为地形地质条件复杂的山区、场地而设计。具有分辨率高、图像直观的特点。它以非均匀地质模型为基础,适合各种复杂条件下的精细地质结构勘探。适于采空区、岩溶、孤石、软弱结构面的勘探。
今天同度小编分享的是SSP法在浙江国电岩溶探测的应用案例!

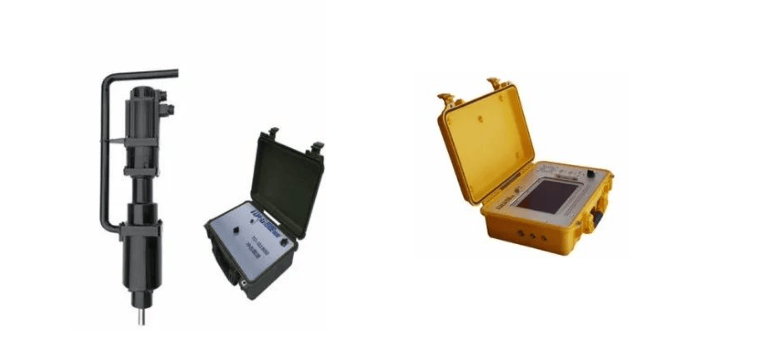

产品设备特点
通用型数据采集设备,可以兼容TST隧道超前预报系统主机。
SSP山地/水上地震系统,以散射理论为基础,以非均匀山区复杂的地质、地形条件为模型,根据地震波的反射和散射特性对地下半空间精细地质结构成像。
✔ 不受地形限制,适合任何复杂地质条件,特别适合山地
✔ 同时提供地质界面和岩土波速分布
✔ 应用真实三维坐标不需做地形校正
✔ 分辨率高出其他地震法一个数量级
✔ 排列小,适合城市勘探
✔ 适合精细结构的勘探
✔ 对岩溶、空洞、孤石敏感
✔ 独有的速度图像反映地层的力学性质
✔ 无需炸药震源,匹配同度产电火花震源或可控冲击震源。勘探深度<500m。
现场采集数据
目标深度30米,应用TDIS地面震源激发地震波。
成果分析
岩溶上界面波阻抗高变低,蓝色界面;下界面波阻抗低变高,红色界面,两界面之间为低阻区,应为岩溶的位置。图中黄色为钻孔岩溶位置。
钻孔位置在图像水平位置5m处,下面是他们的钻孔数据。
经验证,钻孔数据基本与我们做的结果相吻合,客户比较满意。
