１．启动&终了方法
１－１．启动
请将本计算机之电源开关启动，开启WINDOWS。并点选桌面上Sba03的图标即可开启软件主画面(如图一)
１－２．終了
点选选项中的[SYSTEM(S)]-[SHUT DOWN(X)]便会跑出终了确认的讯息，按确定即可终止软件。并在终了后将计算机电源关机。
２．技能说明
電池計測主畫面
本軟體包含畫面、畫像處理操作部（Image）、軟體作動部（Auto）、檢測結果部（Results Map）、X線控制部（X-ray CONTROL）、装置控制部（STAGE CONTROL）等技能。
各自的操作及功能如下说明:
２－１．Image画像处理操作部
图１－１． 画像入力平台
「Image」项目是由「Video」、「Screen」、「Enhance」所组成。
「Video」内有、PAUSE、LIVE、LOAD、LENGTH、INTEG、SAVE、CALIB、等
「Enhance」内有AUTO、ENHAN、RECT等按键。
２－１－１．Video

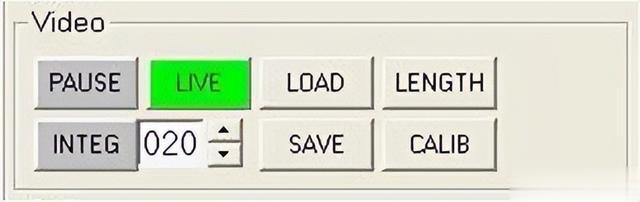

图１－２．Video操作平台
・[PAUSE]实时影像停止。
・[LIVE]实时影像发生。
・[INTEG]依据右侧的数据来做画像处理。数据越高处理次数越多则画像越清楚。
・[LOAD]可开启TIFF BMP JPEG等档案。
・[SAVE] 可儲存TIFF BMP JPEG等檔案。
・[LENGTH]可量侧两点间的距离。
图１－３． 长度量测之画面
・ [CALIB]可进行CALIBRATION的校正设定。
２－１－２．Enhance

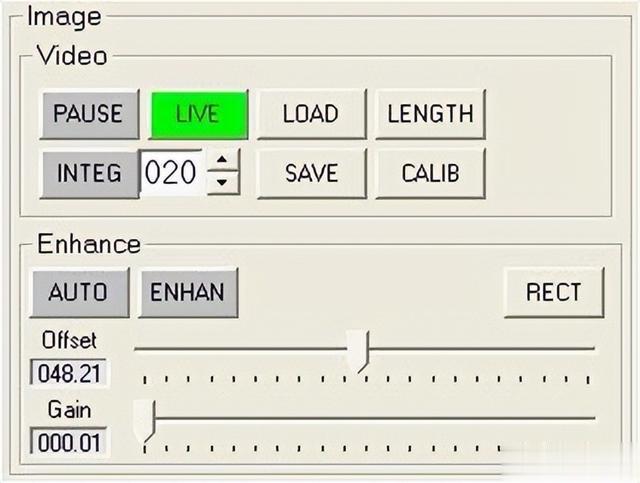

「Enhance」平台如「図１－４．画像提升平台」所示，有[AUTO]，[Enhance],[RECT],[Offset显示数据]，[Gain显示数据]等。

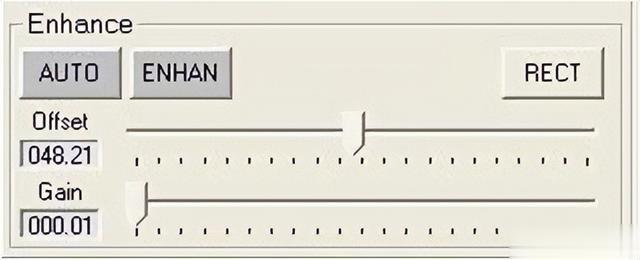

图1－４．画像提升界面
・ [AUTO]按此按鍵時，[AUTO]和[ENHAN]會變綠色，此時開啟自動明暗對比調整。在按ㄧ次可取消。
・ [ENHAN]按此按鍵時，[ENHAN]會變綠色，便開啟明暗對比調整。可利用手动方式调整 [Offset]和[Gain]将画像调整到操作者认为最适当的明暗对比。

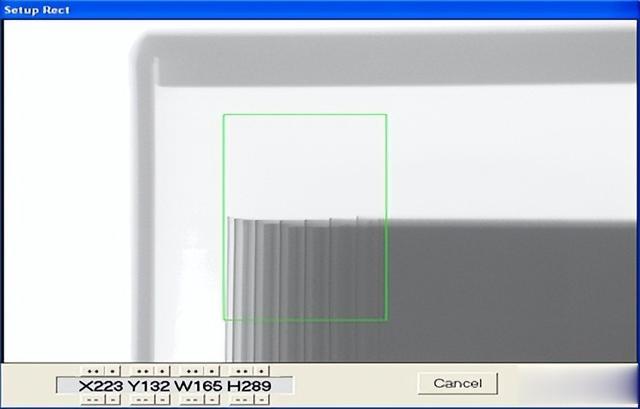

・ [RECT]按此按键会出现如「图１－５．矩形设定DIALOG BOX」、此一设定会影响自动明暗对比的调整。以绿色矩形拉出一个范围，画像下面的Ｘ，Ｙ，Ｗ，Ｈ的数据则是表示矩形的左，上，宽，高的画素。数据也可利用数字上下的[＋][－]来作变更。由于画像之画素为640*480，设定时请在此范围内。
图１－５．矩形设定DIALOG BOX
２－２．Auto
图２－１．自动判别计测接口
「Auto」项目有「ACTION」、「LOT NAME」、「Select Work」、「MODE」「Screen」等选项。另外，自动判别也有NG Marking、Right side的检测方式，请依需求勾选。
「ACTION」内有START、PAUSE、STOP等按键。
２－２－１．ACTION
图２－２．作動界面
・[STAR]自動檢查開始。
・[PAUSE]檢查暫停。
・[STOP]检查结束。
２－２－２．LOT NAME
图２－３．档名输入栏
可输入档名。
２－２－３．Select Work
图２－４．检查作动选择项目
图２－５．检查作动选择项目
下拉式选项可选择先前登录过的设定档。
２－２－４．MODE
图２－６．计测动作选择项目
可利用下拉式选项「Full Auto」、「NG Pause」、「All Pause」选择自动判别方式。
・「Full Auto」：在檢查終了前完全自動判別。
・「NG Pause」：在判定為NG後、會暫停。若要再开始检查，请点选「ACTION」项目中的「START」按键。
・「All Pause」：每檢查一次就暫停。若要再开始检查，请点选「ACTION」项目中的
「START」按键。
２－２－５．Screen
只能在自動判別暫停時使用。待机状态也可使用。
图２－７．SCREEN PANEL
・[PRINT]按此按鍵時，如「圖2－8．列印視窗」所示、可進行列印。

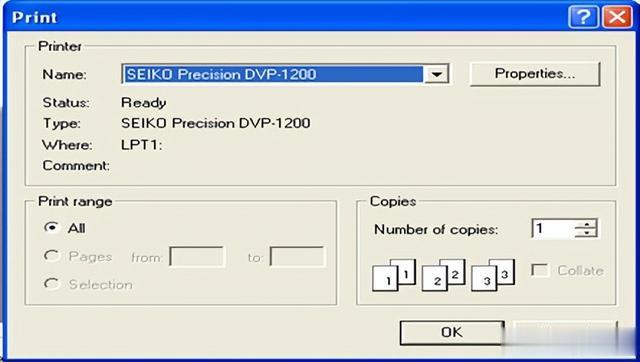

图２－８．打印窗口
・ [SAVE]可储存ＴＩＦＦ，ＢＭＰ，ＪＰＥＧ等档名之画像。
２－２－６．NG Marking
若勾选，自动判别时可同时进行NG MARKING。
２－２－６．Right side
若勾选，自动判别时则进行右侧的检查。(请先确认右侧是否已设定)
２－３．Set Up
・[SetUp]按此按鍵，可切換至「圖３．Set Up登錄平台」。

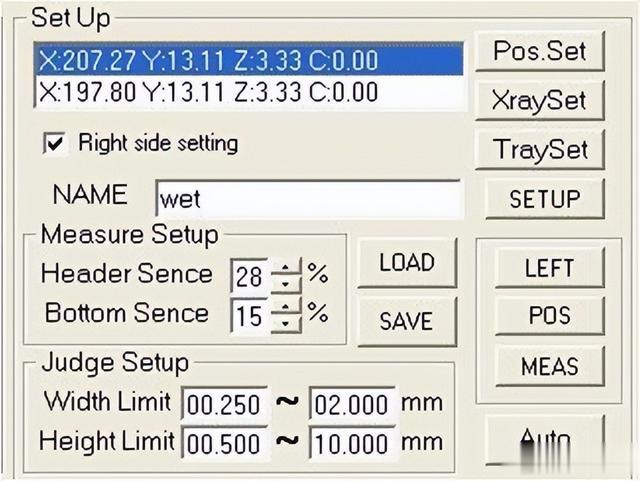

图３．Set Up登录界面
可登录检查时必要之条件。
２－３－１．检查坐标表示
電池左上端座標
電池右上端座標
图３－１．検査座標登録欄
所表示之坐标为设定坐标。在坐标上以鼠标连点两次，TABLE可移动到该坐标位置。
２－３－２．检查工作名称
图３－２．检查动作名表示

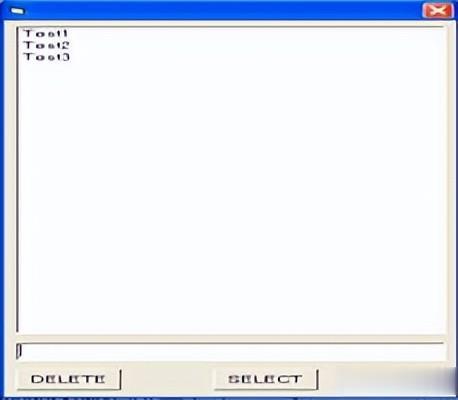

可输入欲检查动作之名称。在表示字段以鼠标连点两次，会出现如「图３－３．检查动作名输入栏」的窗口、可删除 撷取或新增。在此登录的名称会表示在「图２－５．检查动作选择项目」。
图３－３．检查动作名输入栏
２－３－３．Measure Setup
图３－４．计测基准变更界面
「Header Sence」是上方计测线、「Bottom Sence」是下方计测线的判定基准。
＊电池左上的基准。
图３－７．计测画面之摘录
２－３－４．Judge Setup

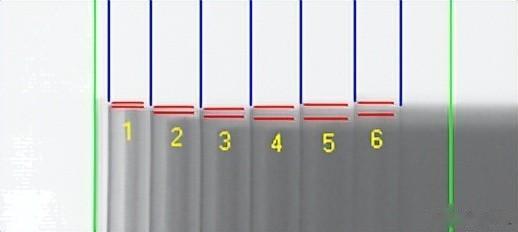

图３－５．计测判定范围
OK&NG的判断是以在此输入的数据范围为基准。请输入贵公司产品设限之最小范围。
图３．Set Up登录界面
[Pos. Set]按此选项时，会出现「图３－６．位置登录讯息」的窗口、按YES即可登录现在TABLE位置。
图３－６．位置登錄訊息
[MEAS]按此选项时，会出现如「图３－７．计测画面」。在此可设定检查条件。
＊ 欲设定电池左上端的检查条件时，表示选项须变更为[LEFT]、又欲设定电池右上端的检查条件时，表
示选项须变更为[RIGHT]。

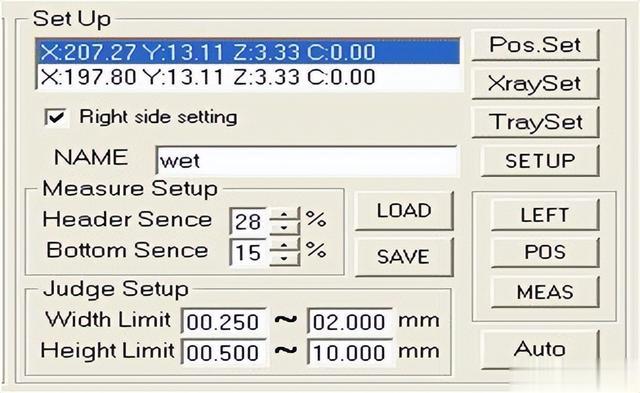

图３－７．计测画面

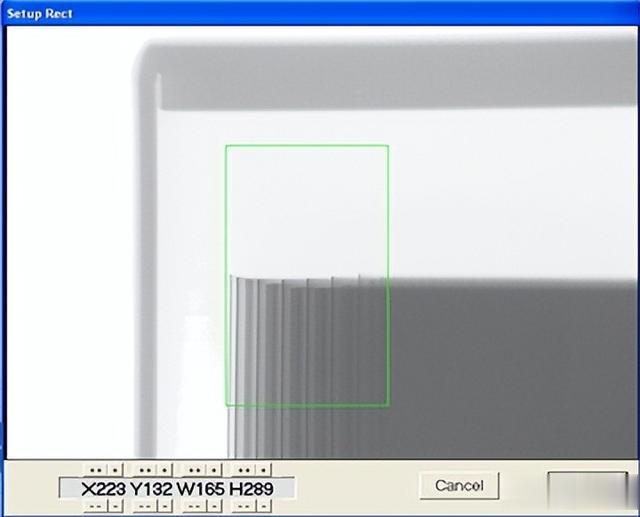

[SET UP]按此选项会出现如「图３－８．计测范围设定画面」的窗口、检查范围的设定可依矩形范围来作调整。以绿色矩形拉出一个范围，画像下面的Ｘ，Ｙ，Ｗ，Ｈ的数据则是表示矩形的左，上，宽，高的画素。数据也可利用数字上下的[＋][－]来作变更。由于画像之画素为640*480，设定时请在此范围内。
图３－８．计测范围设定画面
・[Xray Set]按此按鍵會出現目前X-RAY出力之登錄資料。
・[SAVE]按此按鍵可將「圖２－７．Set Up登錄介面」內的設定值儲存。
・[LOAD]擷取設定值。
・[AUTO]按此選項可切換至「圖２－１．計測控制介面」。
２－４．Results Map

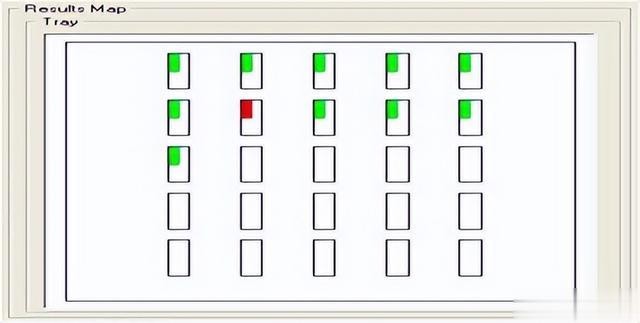

图４－１．检查结果表示画面
判定表示颜色

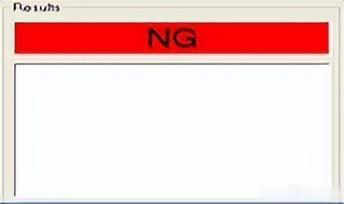

绿色-OK 红色-NG 黄色-ERROR
２－５．SYSTEN CONTROL

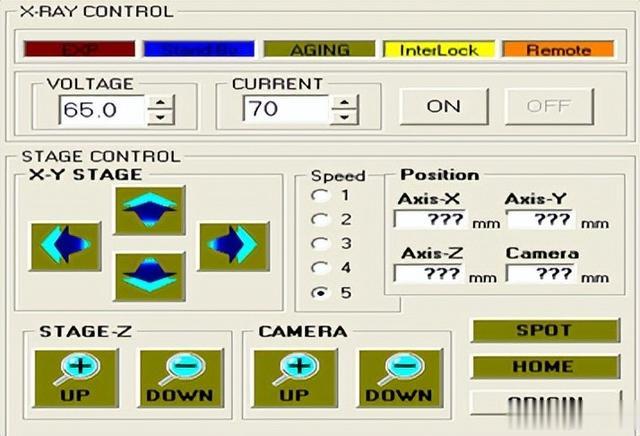

图５－１．装置控制接口
图２－５－１．X-RAY CONTROL
X-RAY控制、X-RAY驱动、X-RAY控制部的状态、X-RAY输出的设定、X-RAY的开关可在此设定。
・EXP
X-RAY照射中会变更颜色。
・Stand-By
X-RAY可照射时会变更颜色(待机中)。
・AGING
在ECTHING状态时会变更颜色。
在尚未熄灯之前请静待。
・InterLock
装置本体的们完全关闭时会变黄色。
若未将门完全关闭，将无法开启X-RAY。
・Remote
X線コントローラのつまみがRemoteに設定してある場合に点灯します。
点灯していない場合はX線の制御できません。
AGINGについて
８時間以上Ｘ線照射を行なっていない時は、このボタンを押してエージング（ならし運転）を実施して下さい。エージング時間は約５分です。
エージング状態ではカメラ通電が切れます。
・VOLTAGE
电压值。
可由数值旁的上下键进行调整。
・CURRENT
电流值。
可由数值旁的上下键进行调整。
ＯＮ
[ON]X-RAY照射中。
・ＯＦＦ
[OFF]X-RAY停止。
２－５－２．STAGE CONTROL
ボタンを押す事により、Ｘ－Ｙテーブルが動作できます。
・X-Y STAGE 矢印ボタン
ボタンを押している間、その矢印方向へＸ－Ｙテーブルが移動します。
エンドリミットまで動くとボタンが点灯します。
・Position
表示机械原点开始的距离。
・SPOT
[SPOT]按此按键会出现红色交叉的雷射点，即检查位置。亮黄灯则雷射照射中
・HOME
[HOME]X-Y TABLE回HOME。。
・ORIGIN
启动实用化程序时，TABLE原点位置不定。
若没进行原点复归，有关位置控制的动作的呈现表示都将不准确。
故启动前务必先行点选此按键以原点复归。
・Speed
TABLE的左右移动、TABLE的上下移动、CAMERA的上下移动的驱动速度可由1(最慢)~5(最快)来做点选。
・ CAMERA
可上下移动II CAMERA。「ＵＰ」&「ＤＯＷＮ」的操作、进行CAMERA上升下降。CAMERA上升倍率变高，反之倍率降低。
视野越大倍率越低，视野越小倍率越高。
・STAGE-Z
「ＵＰ」&「ＤＯＷＮ」的操作、进行TABLE上升下降。TABLE下降倍率升高，反之倍率降低。
视野越大倍率越低，视野越小倍率越高。
２－６．检查时画面说明
图６－１．检查时主画面

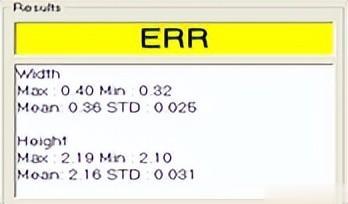

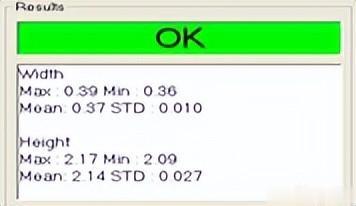

图６－２．检查结果表示
