人工智能边缘超融合网关技术深度分析

一、超融合网关技术

（一）超融合网关定义

超融合网关是一款创新网关，融合多种硬件，满足各类应用需求。它结合了传统网络功能和虚拟化、并行处理、异构资源优化等前沿技术，实现网络的高度集成和智能化。通过超融合网关，网络的灵活性和可扩展性大幅提升，同时管理复杂性和成本得到有效降低。

超融合网关的出现，对网络的发展产生了深远的影响。

超融合网关通过集成多项功能彻底改革了网络，增强了灵活性和可扩展性。它消除了传统网络设备的单一功能限制，允许根据需求配置服务，从而优化网络性能。

超融合网关革新网络架构，整合设备功能、性能和管理，显著提升网络效率和灵活性。随着技术的持续演进，超融合网关有望带来更多创新，引领网络未来的发展。

同时，相比于部署与中心云的超融合网关，部署在边缘云的超融合网关还有如下特点：

边缘超融合网关凭借其在资源受限环境下部署的优势，可为边缘计算带来更大效益。与中心云场景中部署在充裕资源数据中心的超融合网关相比，边缘部署可释放更多潜力，提升资源收益。

边缘超融合网关技术可大幅降低网络带宽成本，高达 90%。边缘处理减少了数据传输，从而降低了成本，使企业能够在边缘站点享受更实惠的带宽。

边缘超融合网关技术通过本地处理敏感数据，将数据泄露风险降低 70%，高于中心云场景的超融合网关技术，有效提升数据安全性和隐私性。

更强的可扩展性：边缘超融合网关具备分布式处理优势，可轻松部署和扩展至多个边缘设备。相反，中心云场景需依赖集中式数据中心资源。

（二）超融合网关形态与技术架构

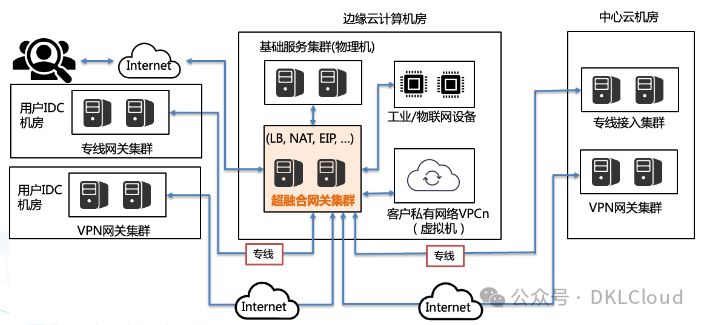

图 9 面向边缘云计算的超融合网关典型部署位置

超融合网关助力边缘云计算，可与中心云实现多种接入方式，包括专线接入、公网 VPN 接入和无线空口接入，同时提供便捷的本地接入体验。

超融合网关集成了 LB、NAT、EIP 等多种网元能力，提供流量分发、公网访问等服务。通过对接多种业务流量，网关可为用户虚机提供全面的网络解决方案，满足不同业务场景需求。

超融合网关可以采用不同的形态和技术架构，以下是三种典型的超融合网关形态：

1) 服务器+可编程交换机形态：

硬件架构：

助力网络设备提升性能：

采用通用处理器，提供强劲计算和存储力。支持虚拟化技术，增强表项规模和高密度计算能力，提升网关性能。

可编程交换机通过采用先进的可编程交换芯片（如 Tofino、SiliconOne），赋能灵活的数据包处理和转发，大幅提升网络可扩展性和定制化。

2) CPU 芯片+交换机 ASIC 芯片+FPGA 高度集成形态：

硬件架构：

高性能交换机 ASIC 芯片（如 Tofino、Silicon One、Trident、Tomahawk）提供高速数据包处理和转发。集成创新：汇聚高性能 CPU、交换机 ASIC 和 FPGA 于一体，显著提升性能，同时优化功耗和空间利用率。

3) CPU 芯片+交换机 ASIC 芯片+IPU/DPU 等高度集成状态：

硬件架构：

采用高性能 x86 或 ARM 处理器，提供稳定可靠的计算和存储资源。支持虚拟化技术，满足多任务处理和部署需求。IPU/DPU 芯片：云计算基础设施的加速引擎

IPU/DPU 芯片是一种高级网络设备，集高速以太网接口、强大存储和计算资源、硬件安全于一体。它们通过卸载虚拟化、容器化、网络和存储等基础设施功能，大幅释放云计算资源。

这些芯片为云计算基础设施提供以下优势：

* 提升性能

* 优化资源利用

* 增强安全保护

在上述超融合网关形态中，软件架构都包含以下组件：

网络管理解决方案：

控制面

* 集中设备配置与管理

* 实时状态监控（CPU健康、内存使用率、端口状态）

* 路由管理、配置核查与对账

* 系统升级与变更管理

* 安全性鉴权与管控

应用层 orchestrates 多个应用在超融合网关设备上无缝运行，不受彼此干扰。关键技术包括容器隔离和交换机管道级隔离，确保应用程序稳定性和性能。转发优化：

* 采用表项扩容技术，支持大规模并发用户。

* 利用自动化测试，加速超融合网关迭代。

* 运用协议一致性同步，实现状态网关高可用。

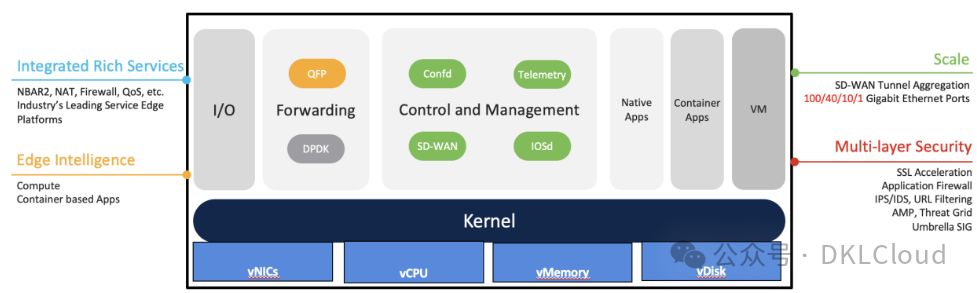

图 10 典型的超融合网关软硬件架构

基于开放硬件、SAI 接口、Sonic 操作系统和开源部署工具，超融合软硬件架构提供了统一的超融合网关形态。这种架构通过虚拟化和软件定义网络技术，简化了网络管理并提高了灵活性，可满足现代数据中心日益增长的需求。

图 11 典型的超融合网关硬件架构

如图 11 所示是一种典型的超融合网关硬件架构，可提供 3.2T-51.2T 的带宽，使用基于 P4 可编程 ASIC 芯片，可自定义基础的L2/L3 转发流程，片上 HBM 提供大表相及大 buffer 转发。VoQ 架构提供高性能的流量 Shape 和 QoS 功能，同时具体丰富的 ACL 资源提供设备安全。有 PCIE 接口和专用端口与硬件 Multi-Core x86 CPU 通信，可将有状态的 session 和 NAT 能力卸载到 x86 CPU 处理，同时可安装所需的 Container App 提供相关的安全和运维监控能力。

（三）超融合网关典型网元功能

1．负载均衡(LB, Load Balance)

负载均衡通过分配网络流量至多台服务器，提升应用程序可用性、性能和可扩展性。有两种负载均衡类型：

* 四层负载均衡（TCP/UDP）

* 七层负载均衡（HTTP/HTTPS）

图 12 负载均衡网关架构图

四层负载均衡采用多机器集群部署，提升可用性和稳定性。集群内每一节点均均衡分担访问请求，并具备会话同步策略，确保业务高可用，有效解决海量请求并发访问问题。

它的典型流程包括：

1) 客户端发起 TCP/UDP 类型的请求，请求到达四层负载均衡网关；

2) 四层负载均衡网关根据分发策略选择一个后端业务服务器；

3) 将请求转发到选定的后端服务器；

4) 后端服务器处理请求并返回响应；

5) 负载均衡网关将响应返回给客户端。

多机器集群部署的七层负载均衡网元提供卓越的会话同步能力，满足不同业务部署需求。根据流量交互模式，采用特定的流量路径，确保业务平稳运行和用户体验优化。

具体地：

四层与七层负载均衡协作：

当七层负载均衡接收到四层请求时，它将首次 HTTPS 请求转发给 Key 服务器，进行证书验证和加密。随后，根据流量策略，请求将分发给目标服务器。

负载均衡网元包含关键功能的有：

根据策略，将流量分发到服务器，优化响应时间和服务器负载。策略包括：

* 轮询：依次分发请求

* 最少连接：优先分发到连接数最少的服务器

* 源 IP 哈希：根据客户端 IP 分发请求

健康检查：定期检查后端服务器的健康状况，确保流量只分发到正常运行的服务器。卸载 SSL/TLS 加密，释放服务器性能。借助负载均衡器处理加密，后端服务器专注业务逻辑，提升效率 30%。缓存和压缩：对静态资源进行缓存和压缩，以减少网络延迟和带宽消耗。

负载均衡网元的典型关键设计一般包括：

负载均衡网关采用两种形式：专用硬件或软件解决方案。硬件设备提供更高性能，而软件解决方案具有灵活性、可扩展性优势。全面保障：负载均衡网关抵御 DDoS 攻击和 SYN flood 攻击等网络威胁，确保应用程序和数据安全。

NAT（网络地址转换）可让多个设备共享单个公共 IP 地址，有效利用 IP 地址资源，提升网络安全性并简化网络管理。

NAT 优化网络连接，让多个设备共享一个公共 IP 地址。它提升了 IP 地址利用率，节省了资源。同时，NAT 增强了网络安全性，为私有网络提供了一层保护屏障。

公网 NAT 网关为边缘业务提供安全防护：

* 业务主动访问公网服务，无需对外暴露

* 保护边缘站点免受网络攻击

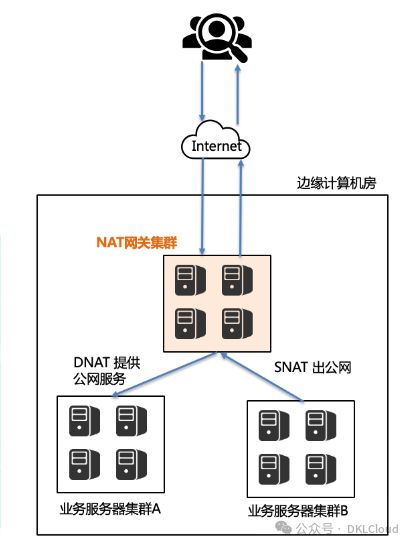

图 13 NAT 网关网络架构

如图 13 所示， NAT 网关典型的访问公网服务的（SNAT）流程包括：

1) 边缘计算机房中的内部网络设备发起请求，请求到达 NAT 网关集群。

NAT 网关集群巧妙地转换内部网络和互联网之间的流量，实现 IP 地址和端口号的无缝转换。通过预设规则，它为内部系统提供安全可靠的公网访问。

3) 将转换后的请求发送到公共网络。

4) 公共网络中的目标服务器处理请求并返回响应。

响应到达 NAT 网关时，它会根据预先配置的转换规则，将公网 IP 地址和端口转换为内部私有 IP 地址和端口，为内部服务器提供安全且可访问的外部连接。

6) 将响应转发给内部网络中的设备。

此外，NAT 网关典型的提供公网服务的（DNAT）流程包括：

1) 公共网络中的用户向指定的公网 IP 地址和端口号发起请求。

2) 响应包到达 NAT 网关，经过预先配置的规则转换，将公网 IP 和端口号转换为指定内部 IP 和端口号。

3) 将响应转发给内部网络中的设备。

6) 将转换后的请求发送到公共网络中的用户，完成整体流程。

网络地址转换的关键功能包括：

网络地址转换 (NAT)，将内部 IP 地址映射至外部 IP 地址，连接私有和公共网络。此转换保护内部网络安全，同时允许设备无缝访问外部世界。

端口映射赋能 NAT 网关，将多个内部设备映射到单一公共 IP 地址，实现共享连接，充分发挥公共 IP 资源。

路由功能：NAT 网关通常具有路由功能，负责在内部网络和外部网络之间转发数据包。

NAT 网关集成了强大防火墙功能，过滤和控制进出内网的数据包，有效提高网络安全性，保护您的数据免受威胁。

网络地址转换的典型设计点包括：

静态 NAT：将内部 IP 地址一对一映射到固定外部 IP 地址。这适用于需要稳定公网 IP 的情况，例如托管服务器。这种映射确保了内部设备始终使用相同的外部 IP 地址，增强了安全性并简化了远程访问。动态 NAT：多对一地址映射，将内部网络多个 IP 映射到公网 IP，适合共享公网 IP 的场景，如上网用户。端口地址转换 (PAT)：

PAT 是一种映射方式，可将内部网络中的多个设备连接到单个公共 IP 地址。利用端口映射，PAT 允许设备访问外部网络，同时节省 IP 地址资源。

双向 NAT 提供双向地址转换，支持内部网络与外部网络的顺畅通信。它适用于需要双向连接的应用，例如 VoIP 和 P2P，确保数据在网络之间无缝传输。

物理机与虚拟机互通网关（P2V Gateway）为物理机和虚拟机之间架起数据传输桥梁。它提供无缝通信，确保不同环境下的设备可以轻松交换数据。

图 14 PVGW 网关网络架构图

如图 14 所示为物理机和虚机互通网关的典型流程。

具体包括：

1) 物理机发起请求，请求到 PVGW 网关集群。

PVGW 网关接收 IP 数据包，根据目的 IP 路由到隧道，封装 vxlan 隧道并将其转发给目标虚拟机。vxlan 隧道外层携带虚拟机母机 IP 等信息。

3) 虚拟机处理请求并返回响应数据包。

响应数据包抵达 PVGW 后，它剥离 VXLAN 隧道信息，识别内层目的 IP，精准转发至指定物理机。

物理机和虚机互通网关的关键功能包括：

网络适配：将物理网络与虚拟网络进行适配，使物理机和虚拟机能够互相通信。路由与转发：在物理机和虚拟机之间转发数据包，实现数据传输和远程访问。安全性：提供访问控制、流量过滤等安全功能，防止未经授权的访问和数据泄露。网络管理：提供网络管理功能，如带宽监控、故障排查等，帮助优化网络性能和稳定性。

4．弹性 IP(EIP, Elastic IP)

弹性 IP 网关：边缘计算的动态 IP 解决方案

动态分配公共 IP 地址，满足边缘云计算的灵活性需求。弹性 IP 是固定不变的公网 IP，提供公网访问和被访问的能力，可独立购买和持有于某个地域。

普通公网 IP 仅在购买云服务器 (CVM) 时分配，无法解绑。EIP (弹性公网 IP) 则独立于 CVM，可以随时绑定或解绑云资源（包括 CVM、NAT 网关、弹性网卡和高可用虚拟 IP）。

弹性 IP 网关的关键功能包括：

弹性 IP 管理：轻松地将弹性 IP 地址分配和释放给虚拟机和其他资源，满足您的动态 IP 地址需求。流量转发：将公共网络中的流量根据弹性 IP 地址转发到相应的内部资源，反之亦然。高可用架构：弹性 IP 网关提供冗余机制，确保在发生设备故障或网络问题时，弹性 IP 地址也能保持正常运行和访问。

图 15 EIP 网关的网络架构

如图 15 所示，弹性 IP 网关的典型流程包括：

1) 用户通过管理控制台或 API 请求分配一个弹性 IP 地址。

3) 用户将分配到的弹性 IP 地址绑定到特定的虚拟机或其他资源上。

5) 公共网络中的流量根据弹性 IP 地址被转发到相应的内部资源，反之亦然。

6) 用户可以根据需要解绑弹性 IP 地址，并将其重新绑定到其他资源上。

5．虚拟专用网络(VPN, Virtual Private Network)

VPN（虚拟专用网关）安全连接公私网络，让远程用户安全访问私有资源。它建立在公共网络上，提供私有网络的便利性，保障数据传输安全。

优化 VPN 方案：

边缘云中，VPN 支持 IPSec 和 SSL 协议，实现全连接：IDC、办公网络、移动端、VPC/CCN。

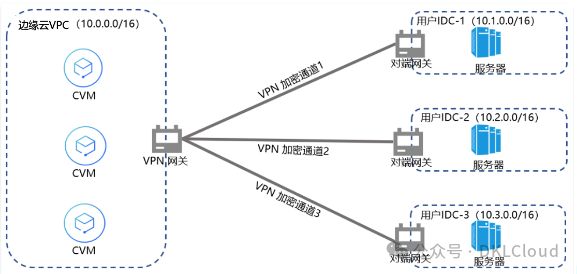

图 16 VPN 网关-租户 VPC 与用户 IDC 打通场景

图 17 VPN 网关-多个 IDC 在通过 VPN 连接上边缘云场景中实现互通

图 18 VPN 网关-IDC 通过 VPN 主备通道实现主备容灾上边缘云

如图 16-图 18 所示，包含多种 VPN 网关与用户 IDC 互通的场景。

解锁混合云便捷连接：VPN 网关直通用户 IDC，实现就近上云，轻松连接本地资源，数据安全传输，业务连续性保障。

借助 IPsec VPN 设备，IDC-1、IDC-2 和 IDC-3 可安全访问边缘云 VPC 和其私有网络资源。通过边缘云 VPN 网关中转，IDC 之间可实现互通，建立与 VPC 的安全连接。在保障数据安全的同时，此解决方案支持跨越 IDC 和 VPC 之间的无缝通信，满足企业复杂的网络需求。

利用 VPN 主备通道，建立 VPN 网关与 IDC 之间的冗余连接，实现主备容灾，保障边缘云业务的高可用性。

为简化用户 IDC 与边缘云之间的互联，只需与单个边缘云 VPC 建立连接。用户可在 IDC 部署两台 VPN 设备，分别与边缘云 VPN 建立 IPSec 通道。VPN 网关路由表配置一致的路由条目，通过优先级控制，实现主备通道，并在故障发生时自动切换路由。

虚拟专用网关的关键功能包括：

安全连接：虚拟专用网关可以在公共网络上建立一个安全的连接，保护数据的传输安全。数据加密：虚拟专用网关可以对数据进行加密，保护数据的机密性。数据完整性：虚拟专用网关可以对数据进行完整性检查，保数据没有被篡改。

6．专线 (DG, Dedicated Gateway)

专线网关，连接企业内部网络与外部网络的专属通道。

专线网关提供：

- 专用、高速连接，低延迟

- 与多个物理专线建立通道

- 连接多地混合云部署

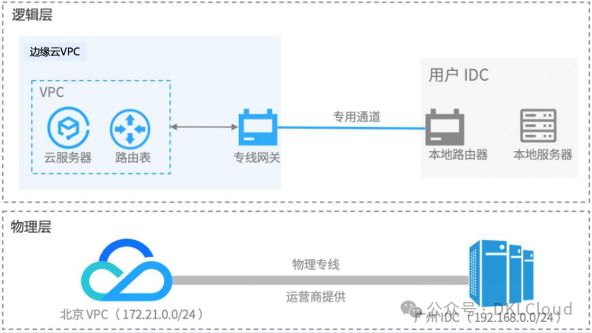

图 19 专线网关架构图

优化后文字：

借助专线网关，用户内部网络可通过专用通道连接边缘云 VPC，实现内网互通。其架构包括：

* 逻辑层：专线网关与用户路由器连接，并配置路由指向云服务器。

* 物理层：用户机房与边缘云机房通过运营商专线连接。

其典型流程包括：

1) 企业与云计算平台或数据中心提供商签订专线服务协议，建立专用连接。

2) 专线网关部署在企业内部网络和外部网络的交界处，负责连接两个网络。

3) 企业内部网络中的设备发起请求，请求到达专线网关。

4) 专线网关根据路由规则，将请求通过专用连接转发到外部网络中的目标设备。

5) 目标设备处理请求并返回响应。

6) 响应通过专用连接到达专线网关，专线网关将响应转发给内部网络中的设备。

专线网关的关键功能包括：

专用连接：专线网关提供专用的物理或虚拟连接，确保网络带宽、延迟和稳定性。路由与转发：在内部网络和外部网络之间转发数据包，实现数据传输和远程访问。

企业云专线网关是部署多云网络的关键组件，与 SD-WAN 结合使用，可提供强大的连接性和管理性。其先进的安全功能（访问控制、数据加密、身份验证）确保数据安全。高可用性、负载均衡和性能优化功能保证企业网络与云服务之间可靠连接。

图 20 典型的专线接入网络架构

虚拟化的企业云网关，具备全面安全功能，可按需分配 CPU 资源。通过动态分配独占 CPU 核心，均衡不同应用模块的性能和功能需求，保障稳定高效的网络连接和安全保护。

图 21 典型的虚拟化部署的企业云网关

工业 IoT 边缘云协议转换网关，无缝连接传统设备与新一代物联网系统，实现多协议互联，数据采集、分析和远程控制。

工业边缘协议转换网关是一种连接不同协议的设备，允许工业和物联网设备与云平台交互。它通过转换协议，实现设备之间的数据传输和通信，推动工业互联网和物联网的发展。

工业边缘协议转换网关，工业互联网的关键桥梁，连接物理与数字世界。它将工业现场设备连接成整体，满足低延时、高可靠的需求。其三层技术架构采用边缘智脑进行智能数据处理，实现现场自动化和信息化融合。

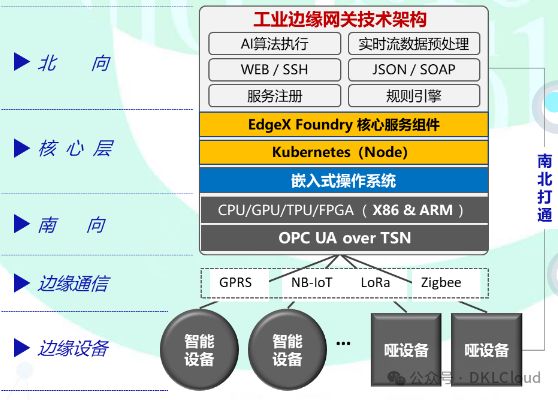

图 22 工业边缘网关技术架构示意图

边缘网关应用层（北向）

负责边缘设备的预处理、AI算法运行和边缘智脑交互。通过这一接口，边缘智脑可远程管理、更新和管控边缘网关，并支持各类设备的集成。

边缘网关的南向物理层连接现场设备，通过 OPCUA over TSN 实现传感器到云的数据传输。这种连接方式确保了跨厂商互操作性，为工业应用提供了一种可靠且可扩展的连接解决方案，构建了一个融合 OICT 生态系统。

3) 核心层：指边缘网关的系统层，包括操作系统、Kubernetes服务以及 EdgeX Foundry 组件。目前主流的嵌入式操作系统都 是 基 于 Linux 的 ， 包 括 CentOS 、 Ubuntu 、 Debian 和Fedora 等；Kubernetes 能提供容器化部署环境；而 EdgeXFoundry 是一组开源的开源微服务集合，可以在 Kubernetes环境中运行，其核心组件能提供微服务配置、持久性存储库、设备服务配对等功能，处理北向应用及其他微服务发往南向的请求。

EdgeX Foundry 与平台或供应商无关，可以由微服务或软件组件进行升级或替换，允许服务根据设备功能和用例进行扩展和缩小，支持设备/传感器现场部署,安全且易于管理，是理想的边缘计算平台。

IOT Edge Intelligence：为物联网边缘智能平台，旨在帮助企业实现物联网设备的智能计算和分析能力。它支持在边缘部署的虚拟化环境和容器化应用程序，以实现实时的数据处理和决策能力。强大的数据集成和管理功能，可以连接和整合来自不同设备和传感器的数据。它支持多种通信协议和数据格式，并提供数据采集、清洗、转换和存储的能力，以确保数据的准确性和完整性。

支持在边缘节点上运行高级分析算法和人工智能模型，以实现智能决策和预测能力。它可以将实时数据与预先训练的模型相结合，以实现实时的智能决策，提高物联网系统的效率和响应能力。

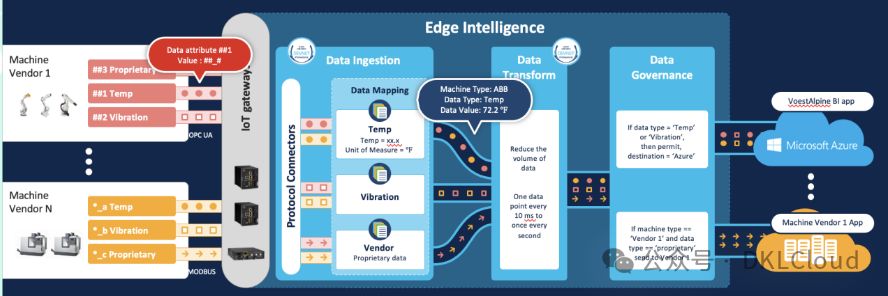

图 23 物联网边缘协议转换网关架构示意图

边缘智能与公有云的交互带来多重优势，包括：

* 数据协同： 实现边缘和云之间的无缝数据传输与同步。

* 边缘计算： 增强边缘设备的计算能力，实现实时分析和决策。

* 云控边缘： 通过云端管理和控制边缘设备，提高系统效率。

* 机器学习赋能： 借助公有云的 ML 资源，部署和更新模型，提升边缘设备的智能化。

这种交互提升了物联网解决方案的性能、可靠性、灵活性和智能化程度，充分发挥了边缘设备和公有云平台的优势。

图 24 IoT 边缘网关产品矩阵

协议转换网关的关键功能包括：

连接设备，畅通数据流！

协议转换，让工业设备和物联网设备与云平台无缝通信。数据不再受限，为您的数字化转型提供坚实基础。

安全性：提供加密、身份验证等安全功能，确保设备与云平台之间的通信安全。

协议转换网关的典型流程包括：

1) 工业互联网设备或物联网设备发起请求，请求到达协议转换网关。

2) 网关对请求进行协议转换和数据处理。

3) 转换后的请求发送到云平台。

4) 云平台处理请求并返回响应。

5) 响应通过网关到达设备，网关对响应进行协议转换和数据处理。

6) 设备接收到经过转换的响应。
