八重洲无线电公司（Yaesu Radio）的 144/430MHz 手持式收发器 VX-3（2007 年上市）以 "可置于手掌的超小型便携设备 "而广受欢迎，现在终于停产了。
曾经的广告彩页
今天小编带大家看一下这款神机的内部构造，以表纪念：

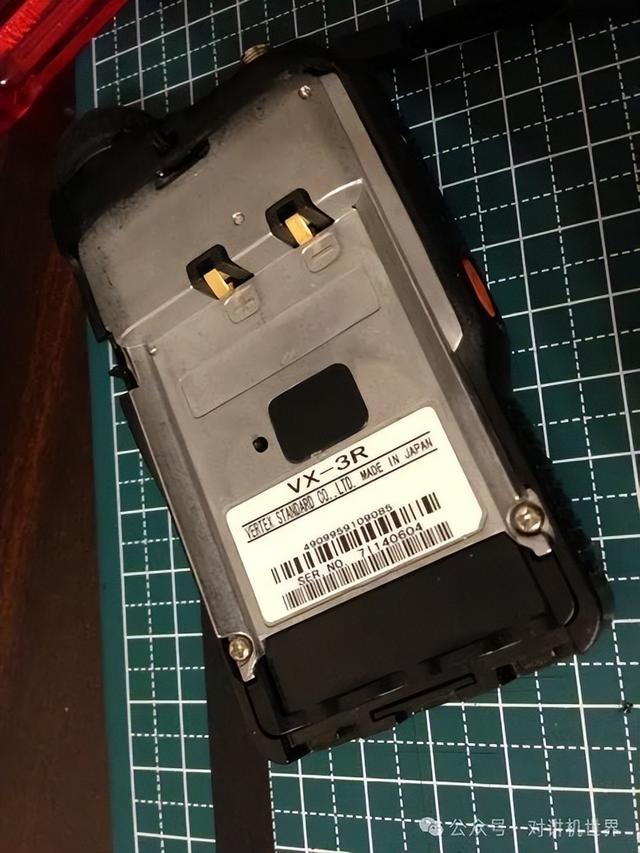

拆解其实很简单，先取下电池，然后拧下背面底部的两颗螺钉。

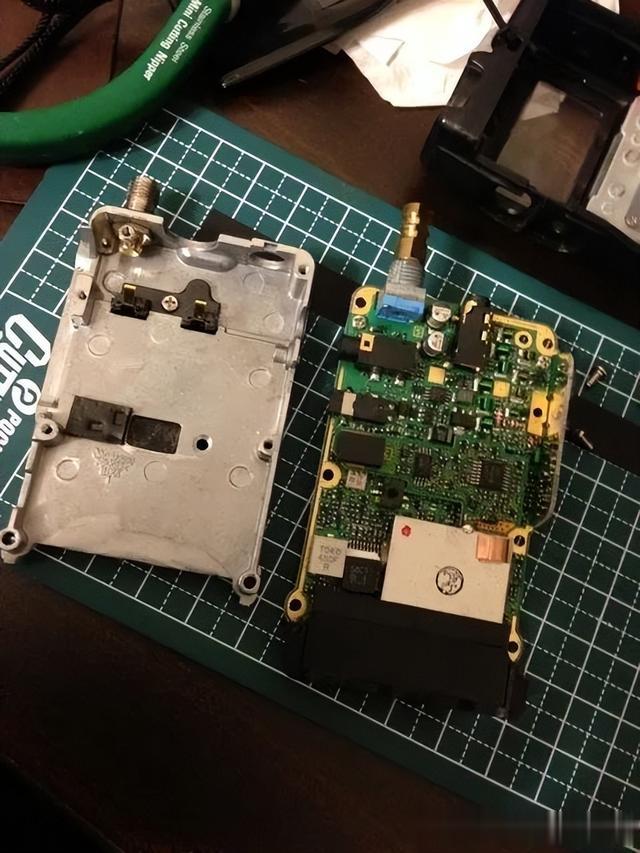

拧下音量旋钮和天线端子上的螺母，然后机体就可以轻松地从塑料外壳中取出。

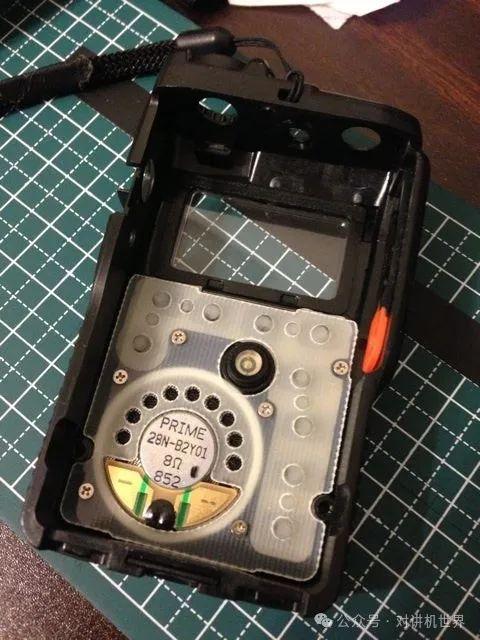

塑料外壳的结构如图所示。
里面只有按钮和扬声器。

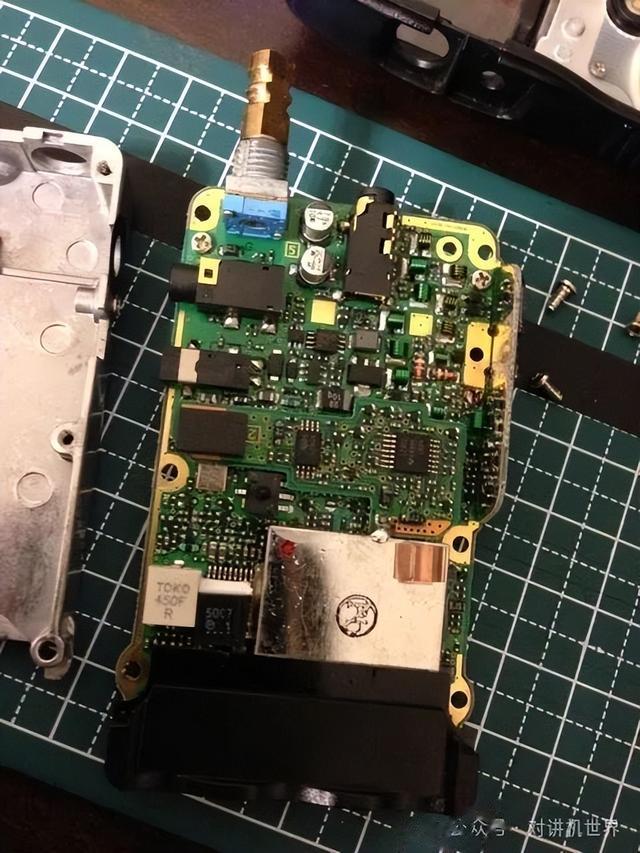

另一方面，单元非常精密，如图所示。
打开电源后，看起来就像从飞机上看夜景一样。

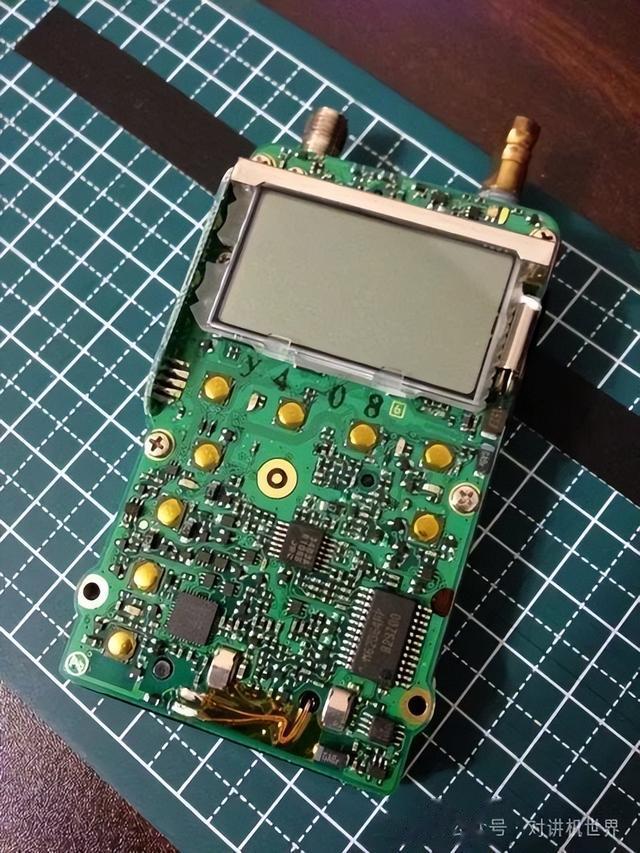

拆下单元上的6颗螺丝后，可以进一步拆解。
为什么要拆解呢？因为我想了解一下是否可以安装一个用于耳机天线模式的短接线，所以进行了实地调查。
从结果来看，似乎是可以的，但是在疲倦的夜晚我不可能进行实验，所以又把它重新组装了起来。
顺便说一句，不仅是无线电设备，拆解了解结构和原理后，总会对目标设备产生一种特殊的情感。

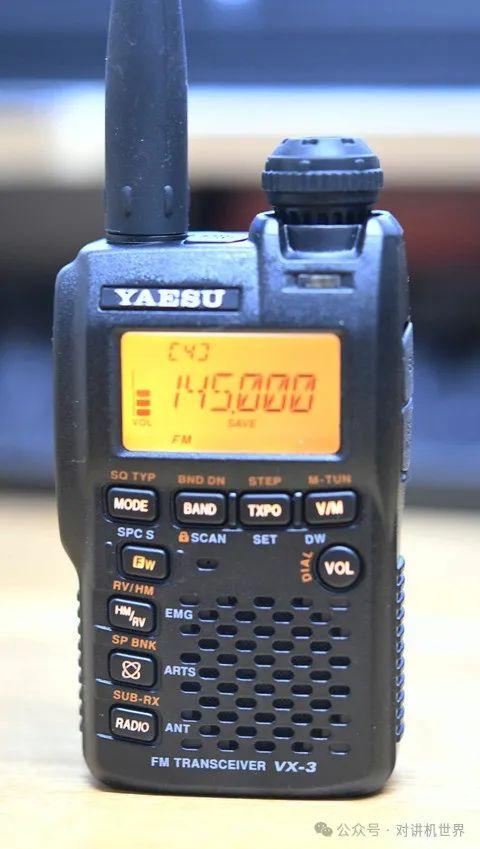

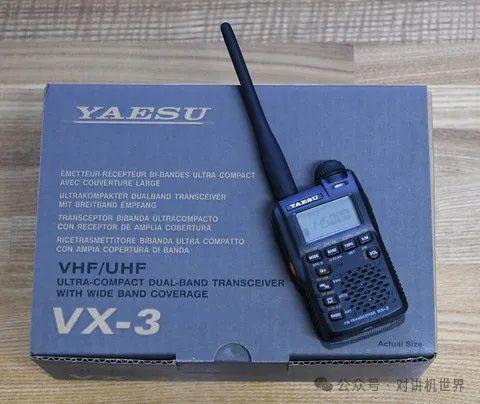

小编收集了一些设备的美图，以纪念17年经典的落幕：
主要规格：
发射接收频率范围：
发送频率范围 144～146MHz、430～440MHz接收频率范围 504kHz～999.900MHz发射接收频率步进：5/10/12.5/15/20/25/50/100kHz （在航空频段可以选择8.33kHz）无线电类型：F3D、F2D、F2A
天线阻抗：50Ω
电源：额定DC3.7V（使用FNB-82LI电池）、负地 DC6V（使用E-DC-21外部电源）、负地 可操作范围（外部电源输入）DC3.7V～7V、负地
电流消耗：
接收额定输出时：约120mA接收静噪时：约60mA接收省电模式（接收1：省电2）：约30mAAM/FM广播接收时：约50mA电源关闭时（APO）：约100μA发射输出：144MHz波段
3W（6V输入时：外部电源E-DC-21）1.5W（3.7V输入时：电池包FNB-82LI）1.5W（4.5V输入时：使用AAA电池时 乾电池盒FNB-37） 430MHz波段2W（6V输入时：外部电源E-DC-21）1W（3.7V输入时：电池包FNB-82LI）1W（4.5V输入时：使用AAA电池时 乾电池盒FNB-37）重量：约130克（包括天线、电池包FNB-82L）
尺寸：47Wx81Hx23D毫米
天线接口：SMA型
附件：锂离子电池包（FNB-82LI）、充电器（PA-46A）、天线
