超表面作为一种新型的人工电磁材料，无论是在无线通信、天线设计，还是在光学和声学等领域，都展现出了广泛的应用潜力。其中，反射型一比特超表面因其简单的设计和高效的波束操控能力而备受关注。然而，在某些应用中，消除主波束成为了一个重要的课题。本文将介绍如何通过CST仿真技术实现这一目标。

1. 理解反射型一比特超表面

反射型一比特超表面通常由许多具有不同相位调控能力的单元组成。这些单元通过调节入射电磁波的相位和幅度来实现波束的控制。在许多应用场景下，消除主波束（或主反射波）可以增强超表面的应用效果，如在隐身技术、信息隐藏等方面。

2. 设置CST仿真环境

2.1 准备工作

在CST中进行仿真时，首先需要确保模型的合理性，包括材料参数的设置、几何结构的建立以及网格划分等。以下是一些基础步骤：

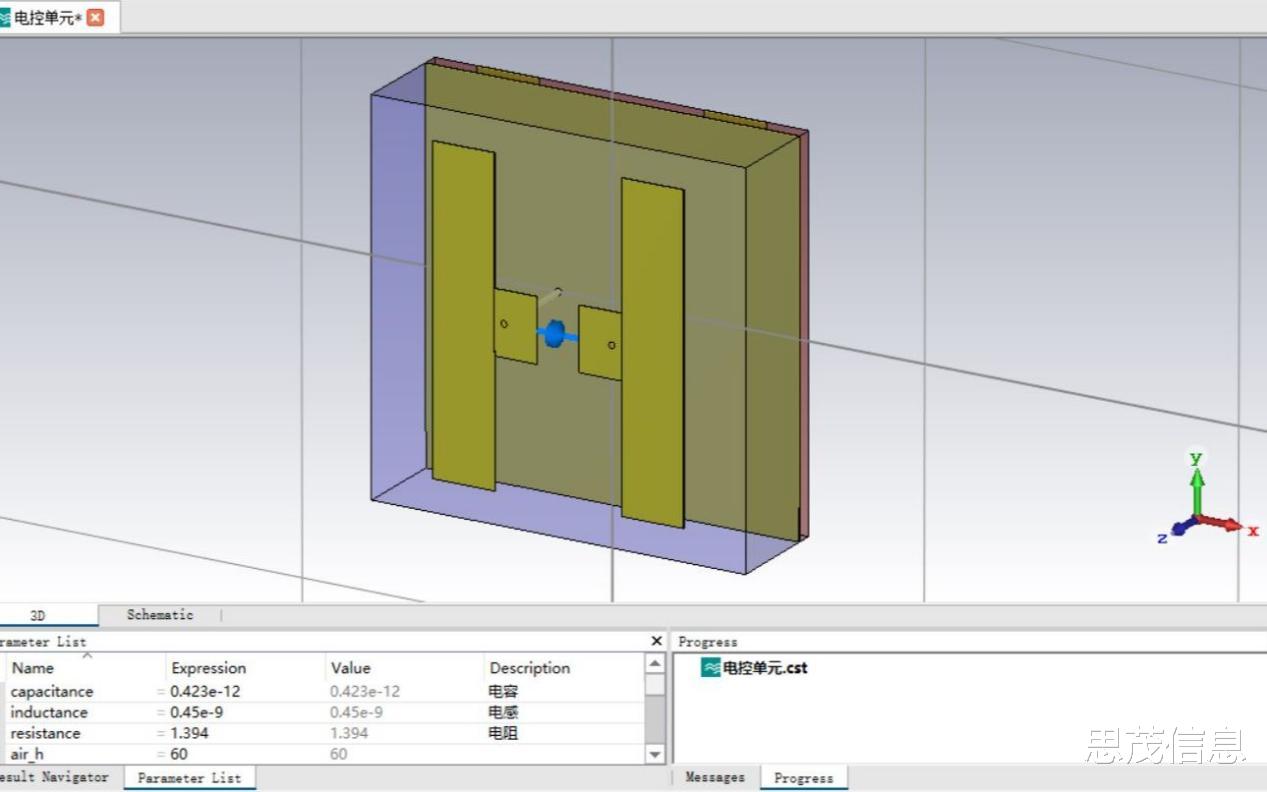

定义几何结构：使用CST创建超表面的几何模型，包括超表面的单元（通常为金属贴片）和基底材料。

设置材料：为不同的结构部分分配材料属性，特别是反射单元的金属特性。

定义激励源：通常为平面波入射源，设置合适的入射角度。

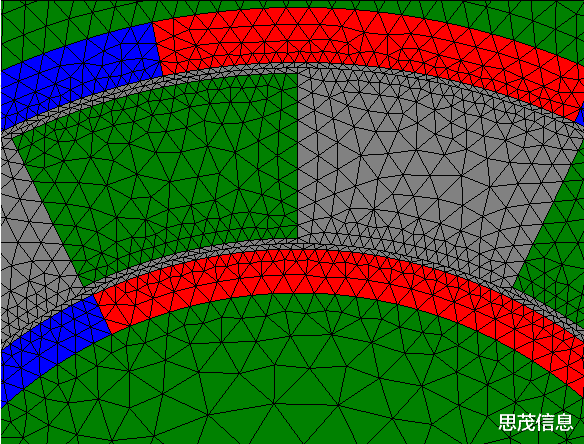

2.2 网格划分

确保使用适当的网格设置。由于超表面结构通常具有小的特征尺寸，建议使用细网格来提高仿真精度，确保会准确捕捉到电磁波反射和相位的信息。

模型仿真与主波束消除

3.1 选择消除主波束的方法

有多种方法可以在反射型一比特超表面中消除主波束，以下是几种常用方法：

电磁波相位调控：通过调节每个单元的几何参数（如形状、尺寸），使得反射的相位分布不再集中在主波束方向。理想情况下，通过相位分布设计，可以使得电磁波在主波束方向干涉消失。

引入非对称性设计：通过引入一些不对称的单元，可以增加反射波阵列的复杂性，进而有效降低主波束的强度。

调制单元数量：改变面内单元的数量和排列方式，从而控制和调制反射波的传播方向。

3.2 进行仿真

在CST中设置完毕后，可以开始仿真：

点击“Simulation”开始仿真。

仔细观察S参数，特别是S11（反射系数），以评估反射波的特性。

4. 结果分析

4.1 查看反射特性

仿真完成后，分析反射波的干涉特性：

在“Display”选项中，选择可视化反射波的图形如辐射方向图（Polar Plot）和S参数图。

检查是否能够在预期的方向消除主波束。

4.2 优化设计

如果主波束仍然存在，可以根据仿真结果进行设计调整，如改变单元几何形状、排列方式或材料特性，重复上述仿真过程。

5. 总结

通过CST仿真，可以有效地设计和优化反射型一比特超表面，以消除主波束。关键是通过调节超表面的结构参数和部署策略来引导电磁波的反射特性。掌握这一过程后，您将能够更好地应用超表面技术，推动在隐身、信号处理等领域的创新。

希望本文能够为您在CST仿真中消除主波束提供参考与帮助。如需更进一步的探索和实验，建议查阅相关文献或参与专业论坛以获得更多的实践经验。
