要点1：大电流的电源电压远端反馈差分走线

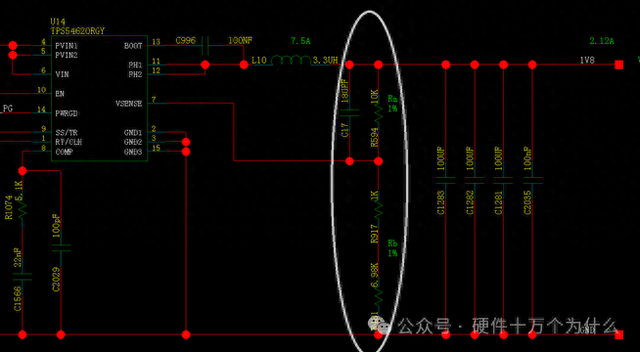

电压检测分反馈检测，反馈检测。一般小电流电源采用近端反馈，如下电路为检测电路。分压电阻及反馈线靠近电源输出（输出电容）处放置，并单端信号反馈即可。

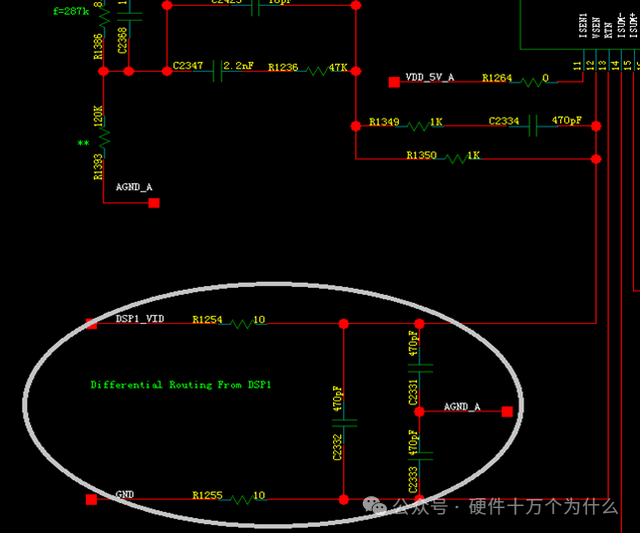

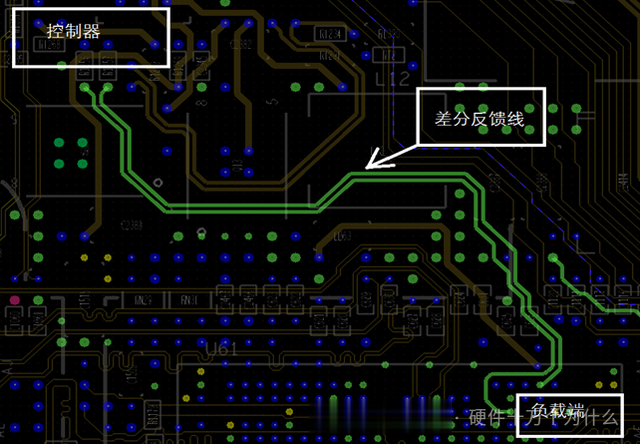

一般大电流电源采用近端反馈，如下电路为检测电路。（如果有分压电阻，分压电阻靠近控制器放置）这对差分线的主要作用是为了抑制共模干扰，所以对于差分对的线长差没有要求。
要点2：电源电流采样差分走线
电源电流采样为微弱信号，需要差分走线，并且远离干扰源。

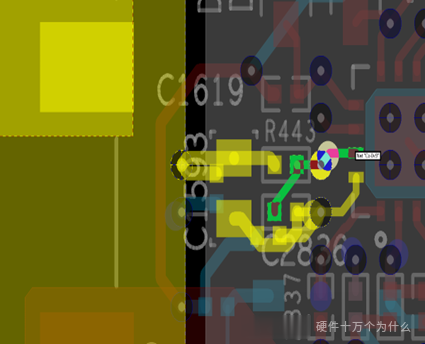

错误走线示范：
0.9V主要是给单板上的两个FPGA提供core电源，电流评估达到17.1A，电流比较大，因此怀疑是否因为过流导致的0.9V电压跌落，因此测试0.9V电流，测试结果显示的确是电流过流了(实际测试不到12A)，但是没有达到原理图中设置的过流点（25A）。

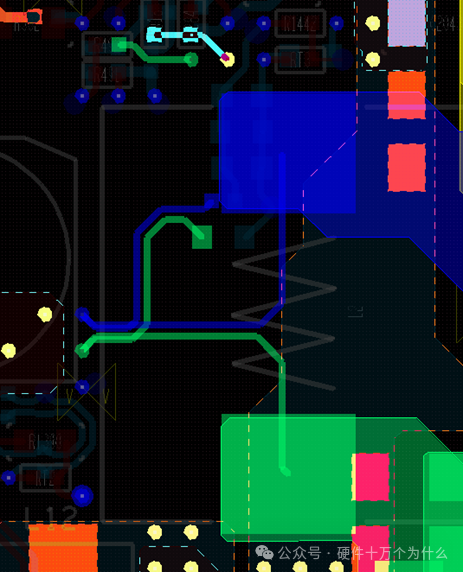

正确的做法：从电感两端向中间引线，走成差分线，换算电路尽量都靠近控制器放置。
要点3：SW平面（Phase平面）在保证通流的前提下面积尽量小
Phase平面，即：下管的D极与下管的S极连接网络，在0V与12V不断跳变，对外辐射极大，电流也大。按照输出电流计算通流，保证通流，同时在满足通流的前提下保证面积较小。

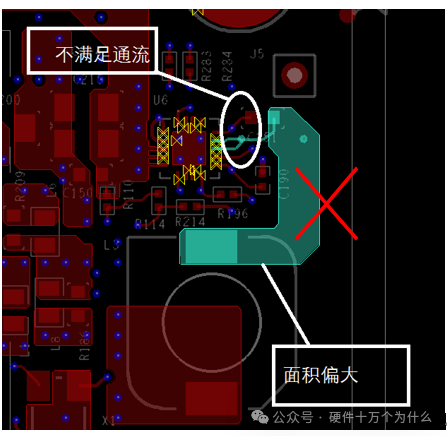

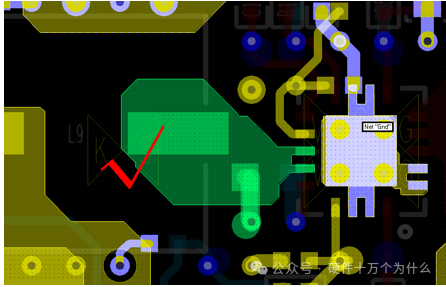

错误布线图如下：

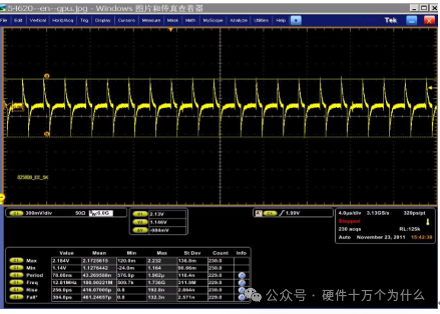

干扰其他管脚和网络，EN最小只有1.14V，导致电源误关断。
出线后保证通流能力的同时尽量削减Phase平面面积，并远离易受干扰信号。如下图所示。
要点4：电源输出通流能力需要检查
重点检查过孔和线宽：通流与线宽关系有工具可以计算的，过孔的通流能力互连技术有做过实验，实验的结果是一个10MIL过孔可通2.7A电流，在设计过程中，考虑到电源的压降和可靠性等因素，我们通常会按照一个过孔过1-1.5A设计。

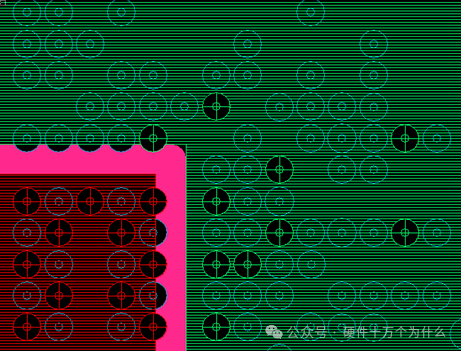

同时，需要关注，正负片铜是否有打断（BGA、过孔密集、以及过孔密集处是否有高速总线）。原本完整的电源平面会被密集过孔打的不满足通流要求。

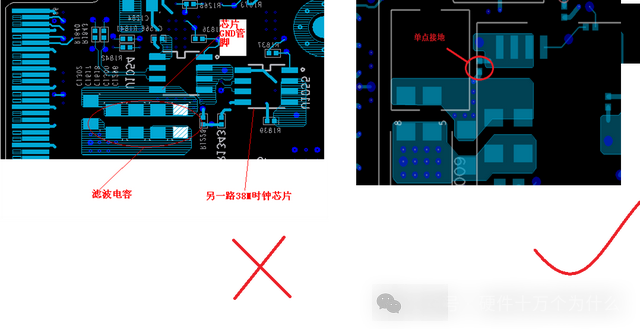

要点5：芯片的GND不能与电源滤波电容的GND共地（尤其需要远离输入电源的滤波电容）。
发现芯片的GND管脚上有干扰，随后确认电源滤波电容的干扰通过共地的GND管脚影响到芯片的差分输入。
在
要点6：高速信号，敏感信号远离输入电源及输入GND。

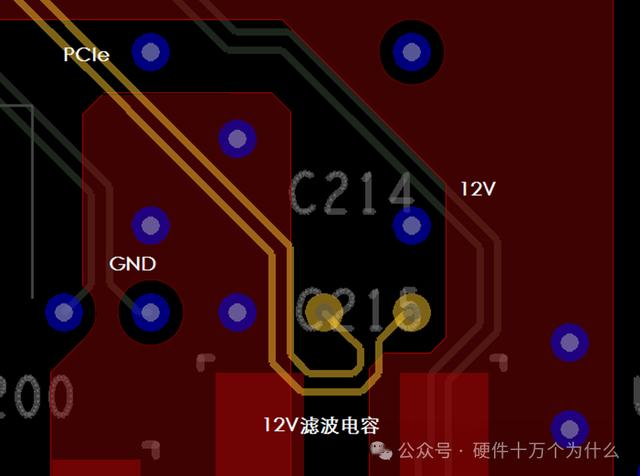

12V的PCIe 11 lane 离12V电源平面过近，耦合到噪声导致掉为1X或者os下掉盘。
错误示范如下：
要点7：大电流的DCDC输入建议电感隔离

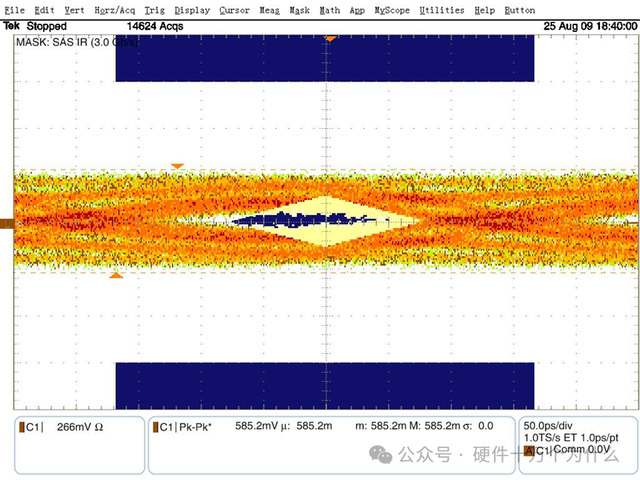

眼图很差,眼睛完全没睁开
根因分析：
12V上的开关噪声耦合到了1V1平面。VID电源的MOS管的开关噪声影响了前级的输入12V。而1.1V的参考地为12V，12V上的干扰耦合到了1.1V平面。
解决措施：
采用L型滤波，在VID输入的12V上串上1uH的电感，并并上一个470u电容。测量1.1V平面上的VID的噪声被完全滤除。现象也随之消除。

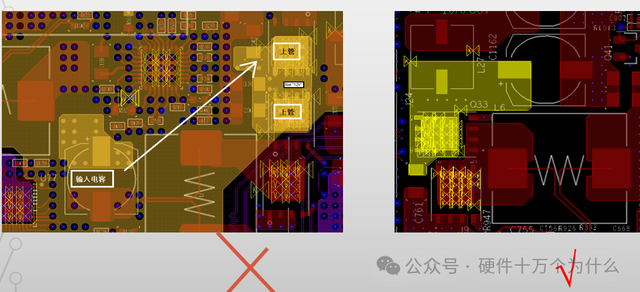

要点8：输入电容靠近上MOSFET放置

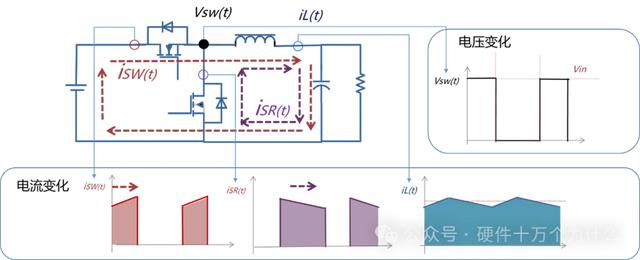

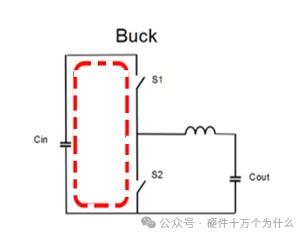

在开关电源工作过程中，上管打开的时候是下图中红色的电流环路；下管打开的时间内是下图中紫色的电流环路。但是两个时段叠加在一起，通过上管和下管的部分是一个大电流跳变的电流环路，而通过电感的电流跳变幅度并不大(蓝色波形)。
所以我们把上管下管和输入电容这个环路作为一个干扰环。
所以我们要把输入电容靠近上管和下管放置，尽可能减小这个环的面积。
要点9：GATE,BOOT电容走线尽量短粗
MOS管的栅极驱动由于开关电压差较大，瞬间电流很大，所以在布线时要尽量走短而粗的线，减小走线沿路的干扰和走线的电感效应，保证mos管可靠开闭，一般15mil或以上，如果空间不够的话，互连也会走10mil的大小。

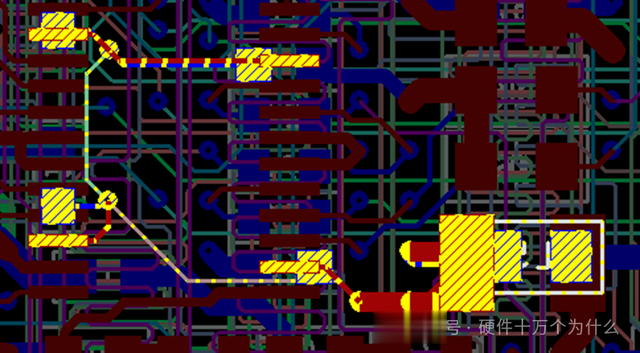

下图左边的图中粉红色高亮的线为上MOS管的驱动走线，该走线在内层的布线宽度只有4.2mil，而且线长也没有做到最短。开关电源的MOS管在板上用到的数量不算多，所以要挨个排查驱动线的走线，特别是换层后走线宽度是否仍满足宽度要求。
要点10：二极管、电感、磁珠、RC滤波的电阻前后的走线线宽需要保持一致；
如下图中，磁珠隔离后，给器件的4个电源管脚供电，走线太细，宽度只有5mil；

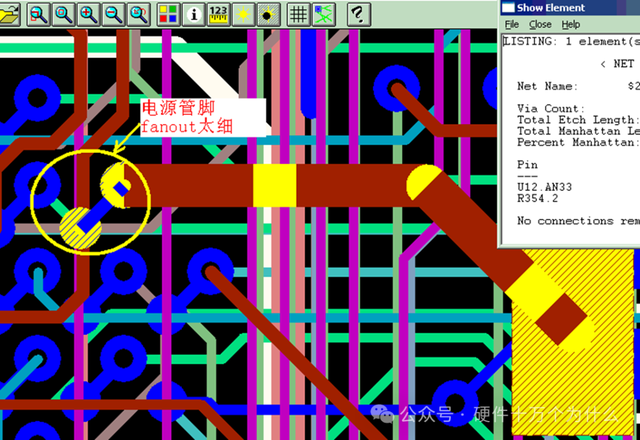

如下图圈中，core电源线满足要求，但fanout太细；
如下图圈中，锁相环地经过磁珠滤波后，走线太长太细，fanout太细；
