几个月前开源的H5页面制作平台H5-Dooring 收到了很多热心的反馈和交流, 顺着笔者之前的规划, 我们又做了一款可视化大屏编辑器V6.Dooring. 接下来笔者就来带大家一起看看我们的方案设计和技术实现.
你将收获可视化大屏产品设计思路主流可视化图表库技术选型大屏编辑器设计思路大屏可视化编辑器Schema设计用户数据自治探索在介绍之前, 我们先看看实现的效果展示.

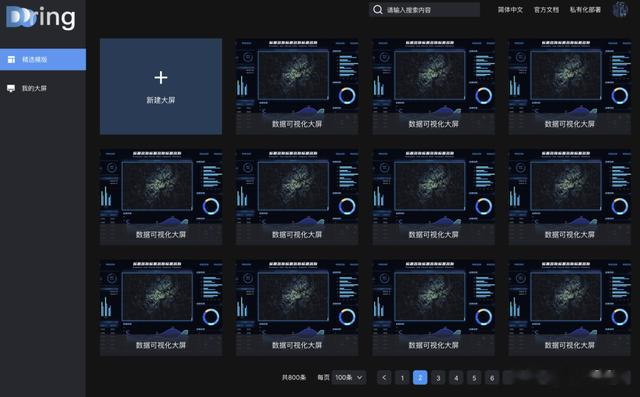

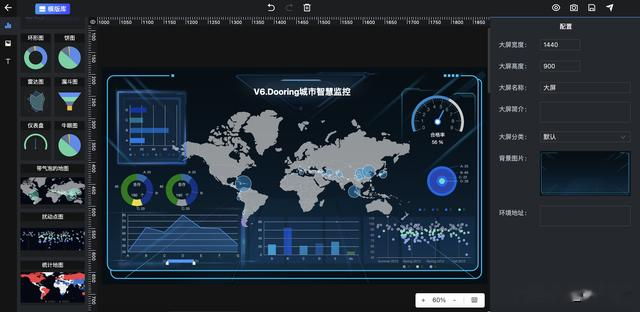

效果预览
V6.Dooring
v6.dooring可视化大屏
方案实现可视化大屏产品设计思路目前很多企业或多或少的面临“信息孤岛”问题，各个系统平台之间的数据无法实现互通共享，难以实现一体化的数据分析和实时呈现。
相比于传统手工定制的图表与数据仪表盘，可视化大屏制作平台的出现，可以打破低消的定制开发, 数据分散的问题，通过数据采集、清洗、分析到直观实时的数据可视化展现，能够多方位、多角度、全景展现各项指标，实时监控，动态一目了然。
针对以上需求, 我们设计了一套可视化大屏解决方案, 具体包含如下几点:
v6.dooring

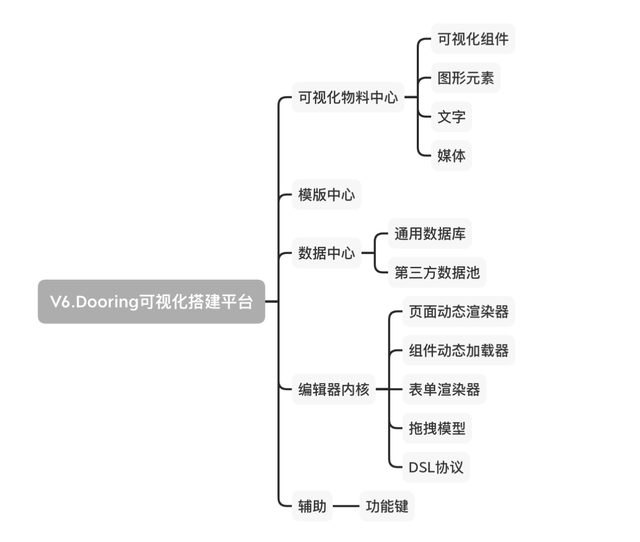

上图是笔者4个月前设计的基本草图, 后期会持续更新. 通过以上的设计分解, 我们基本可以搭建一个可自己定制的数据大屏.
主流可视化图表库技术选型目前笔者调研的已知主流可视化库有:
echart 一个基于 JavaScript 的老牌开源可视化图表库D3.js 一个数据驱动的可视化库, 可以不需要其他任何框架独立运行在现代浏览器中，它结合强大的可视化组件来驱动 DOM 操作antv 包含一套完整的可视化组件体系Chart.js 基于 HTML5 的 简单易用的 JavaScript 图表库metrics-graphics 建立在D3之上的可视化库, 针对可视化和布置时间序列数据进行了优化C3.js 通过包装构造整个图表所需的代码，使生成基于D3的图表变得容易我们使用以上任何一个库都可以实现我们的可视化大屏搭建的需求, 各位可以根据喜好来选择.

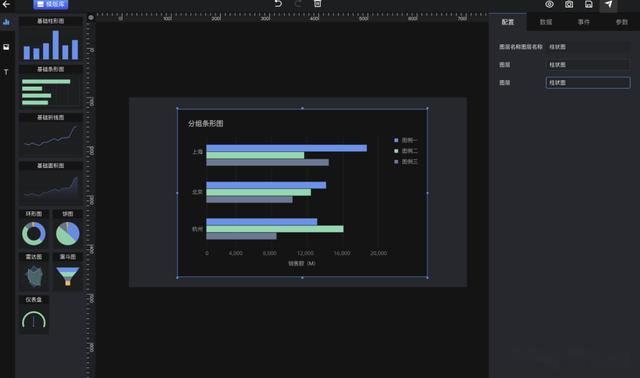

大屏编辑器设计思路在上面的分析中我们知道一个大屏编辑器需要有个编辑器核心, 主要包含以下部分:
组件库拖拽(自由拖拽, 参考线, 自动提示)画布渲染器属性编辑器如下图所示:
v6.dooring
组件库我们可以用任何组件封装方式(react/vue等), 这里沿用H5-Dooring的可视化组件设计方式, 对组件模型进行优化和设计.
类似的代码如下:
import { Chart } from '@antv/f2';import React, { memo, useEffect, useRef } from 'react';import styles from './index.less';import { IChartConfig } from './schema';const XChart = (props:IChartConfig) => { const { data, color, size, paddingTop, title } = props; const chartRef = useRef(null); useEffect(() => { const chart = new Chart({ el: chartRef.current || undefined, pixelRatio: window.devicePixelRatio, // 指定分辨率 }); // step 2: 处理数据 const dataX = data.map(item => ({ ...item, value: Number(item.value) })); // Step 2: 载入数据源 chart.source(dataX); // Step 3：创建图形语法，绘制柱状图，由 genre 和 sold 两个属性决定图形位置，genre 映射至 x 轴，sold 映射至 y 轴 chart .interval() .position('name*value') .color('name'); // Step 4: 渲染图表 chart.render(); }, [data]); return ( <divName={styles.chartWrap}> <divName={styles.chartTitle} style={{ color, fontSize: size, paddingTop }}> {title} </div> <canvas ref={chartRef}></canvas> </div> );};export default memo(XChart);复制代码以上只是一个简单的例子, 根据业务需求的复杂度我们往往会做更多的控制, 比如动画(animation), 事件(event), 数据获取(data inject)等.
组件拖拽可以采用市面已有的Dragable等插件, 也可以采用H5-Dooring的智能网格拖拽. 这里笔者选择自由拖拽来实现. 已有的有:
rc-dragsortablejsreact-dndreact-dragablevue-dragable等等. 具体拖拽呈现流程如下:
v6.dooring
具体拖拽流程就是:
使用H5 dragable API拖拽左侧组件(component data)进入目标容器(targetBox)监听拖拽结束事件拿到拖拽事件传递的data来渲染真实的可视化组件可视化组件挂载, schema注入编辑面板, 编辑面板渲染组件属性编辑器拖拽, 属性修改, 更新预览, 发布组件的schema参考Dooring DSL设计

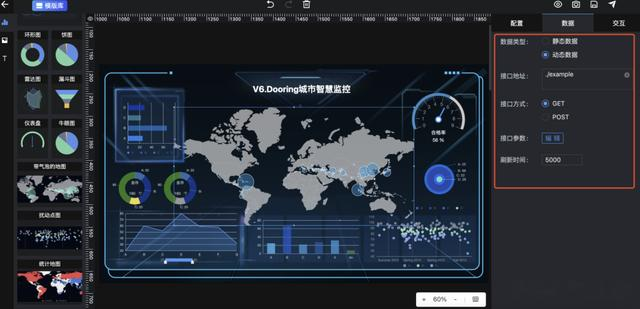

可视化大屏数据自治探索目前我们实现的搭建平台可以静态的设计数据源, 也可以注入第三方接口, 如下:
v6.dooring可视化大屏

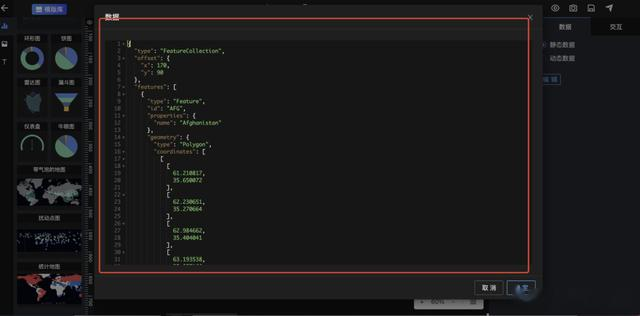

我们可以调用内部接口来实时获取数据, 这块在可视化监控平台用的场景比较多, 方式如下:
v6.dooring可视化大屏
参数(params)编辑区可以自定义接口参数. 代码编辑器笔者这里推荐两款, 大家可以选用:
react-monaco-editorreact-codemirror2使用以上之一可以实现mini版vscode, 大家也可以尝试一下.
辅助功能可视化大屏一键截图 一键截图功能还是沿用H5-Dooring 的快捷截图方案, 主要用于对大屏的分享, 海报制作等需求, 我们可以使用以下任何一个组件实现:
dom-to-imagehtml2canvas撤销重做

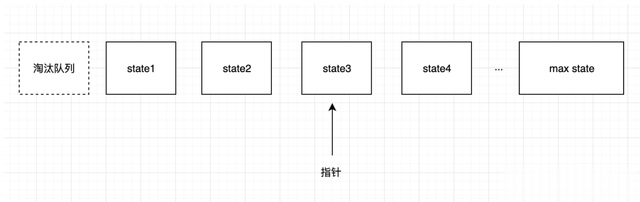

撤销重做功能我们可以使用已有的库比如react-undo, 也可以自己实现, 实现原理:
可视化大屏搭建平台
有点链表的意思, 我们将每一个状态存储到数组中, 通过指针来实现撤销重做的功能, 如果要想更健壮一点, 我们可以设计一套“状态淘汰机制”, 设置可保留的最大状态数, 之前的自动淘汰(删除, 更高大上一点地叫出栈). 这样可以避免复杂操作中的大量状态存储, 节约浏览器内存.
标尺参考线 标尺和参考线这里我们自己实现, 通过动态dom渲染来实现参考线在缩放后的动态收缩, 实现方案核心如下:
arr.forEach(el => { let dom = [...Array.from(el.querySelectorAll('.calibrationNumber'))][0] as HTMLElement; if (dom) { dom.style.transform = `translate3d(-4px, -8px, 0px) scale(${(multiple + 0.1).toFixed( 1, )})`; }});复制代码详细源码可参考: H5-Dooring | 参考线设计源码
后期规划最近我们的主要方向是H5-Dooring编辑器2.0的开发和可视化大屏搭建平台的升级和优化, 后面会出线上版demo, 欢迎大家把玩.
下期精彩3D可视化组件设计方案数据可视化监控平台设计可视化大屏的数据治理和实时数据呈现H5-Dooring 2.0版本技术分享往期推荐
