践行者初中物理电学典题详解第354题

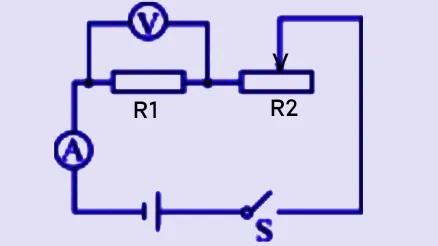

354.如图所示，滑动变阻器上标有“50Ω 1A”字样，电源电压为18V，当开关S闭合后，电流表的示数为0.5A,电压表的示数为5V，求:
⑴电阻R1的阻值;
⑵滑动变阻器在电路中的阻值;
⑶若电流表量程为0~0.6A，电压表的量程为0~15V，则滑动变阻器接入电路中的有效阻值不能小于多少？
解析:1当S闭合时:
1.1分析电路图可知:
①R1与R2串联，
②V测量R1两端电压U1，
并设R2两端电压为U2，
③A测电流I；
1.2由题意可知:
①U=18V，
②U1=5V，
②I=0.5A，
所以R1=U1/I=5V/0.5A=10Ω，
R2=U/I-R1
=18V/0.5A-10Ω
=36Ω-10Ω
=26Ω；
2当电流表量程为0~0.6A，
电压表的量程为0~15V时，
易知U1max=15V，
但此时Imax=U1max/R1
=15V/10Ω
=1.5A>0.6A，
所以Imax=0.6A，
所以R2min=U/Imax-R1
=18V/0.6A - 10Ω
=30Ω-10Ω
=20Ω，
所以滑动变阻器接入电路中的有效阻值不能小于20Ω。
