谷歌新AI芯片架构首公开谷歌公开TPUv7架构图
谷歌在Hot Chips大会上首次公开TPUv7（内部代号Ghostfish，原称TPUv6p）架构图，正式揭开了这代AI芯片的细节。

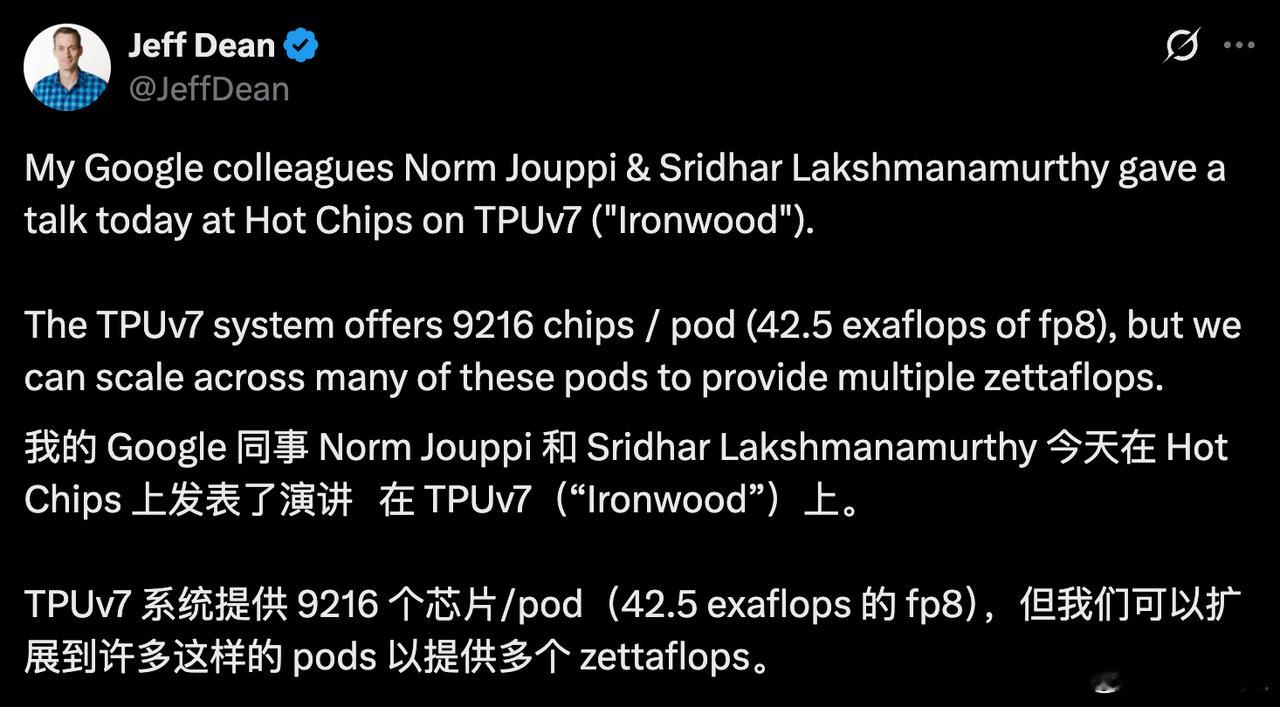

谷歌首席科学家Jeff Dean称，相比之前几代，TPUv7带来了明显的架构升级：
- 每颗芯片搭载8个HBM3e内存堆栈，内存带宽更强；
- 内部集成4个中型systolic array，用于高效执行矩阵计算；
- 支持以3D环形网络（3D Torus）方式扩展集群规模，最大可达9216颗芯片组成的Pod。
如果按FP8计算精度来算，一个Pod可达42.5 Exaflops算力，Jeff Dean表示可以通过多个Pod扩展至Zettaflops级别（1 ZFLOPS = 1000 EFLOPS）。
不过，3D Torus带来的高性能也伴随着高风险。
哪怕已经启用了OCS（Optical Circuit Switch）来降低影响范围，一旦某颗芯片出故障，还是会“炸掉”一个64颗芯片组成的立方体单元。而在TPUv3那代，没有OCS的保护机制时，一颗芯片故障可能导致整个集群瘫痪。
从谷歌公开的这张“铁杉（Ironwood）”架构图看，TPUv7系统内部结构复杂、模块分明：
- 每颗芯片分为两个TensorCore单元，各自配有MXU（矩阵单元）、XLU（扩展单元）和VPU（矢量单元）；
- 采用HBM3控制器直连高带宽堆叠内存，降低延迟；
- 通过SerDes芯粒与芯片间通信接口互连，构成可拓展的3D网络拓扑。
虽然谷歌没有透露精确的功耗数据，但从硬件密度与拓扑复杂度来看，TPUv7明显面向的是超大规模AI训练任务，比如LLM和多模态模型。
